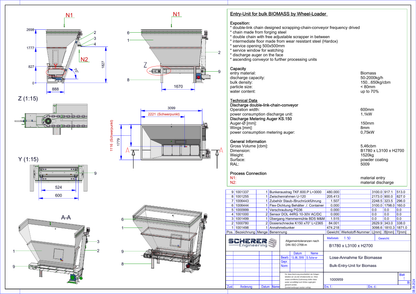

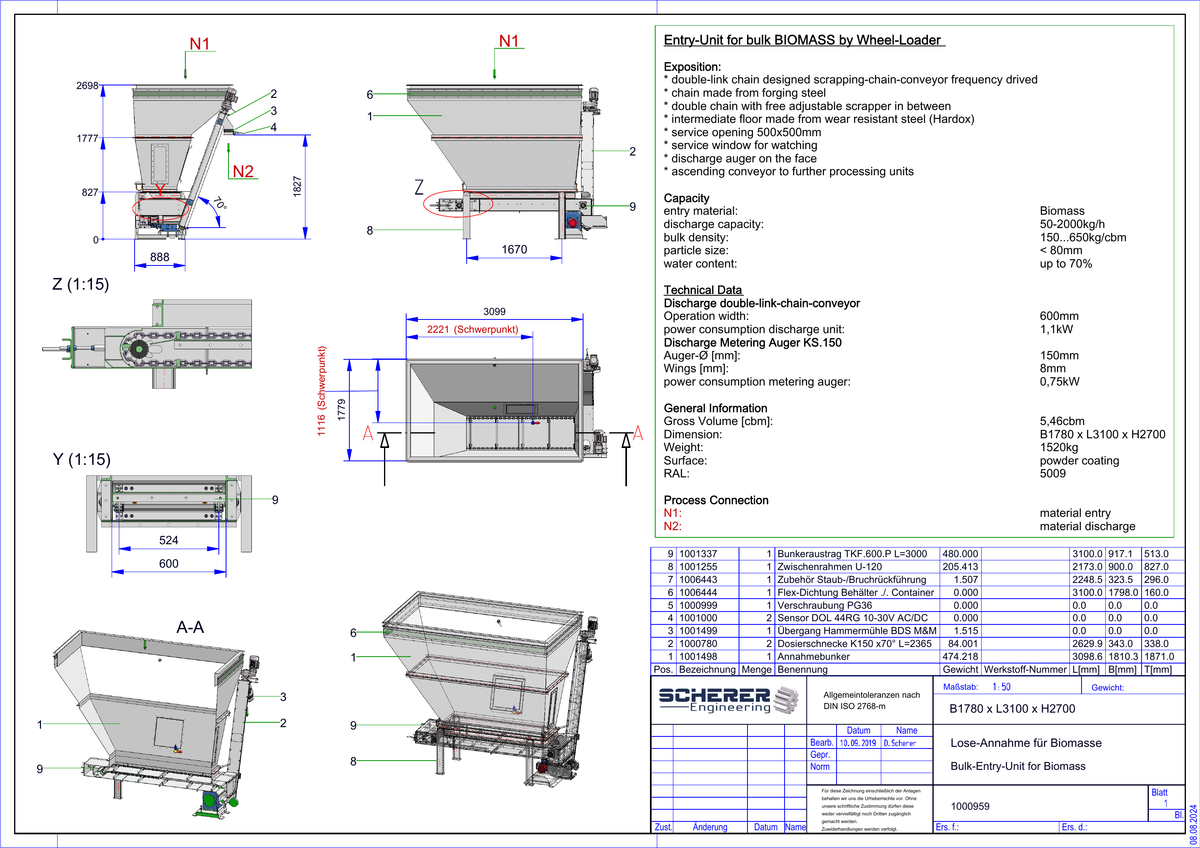

• IP-003 Lose-Annahme für Biomasse - vollständige Zeichnung 1000959

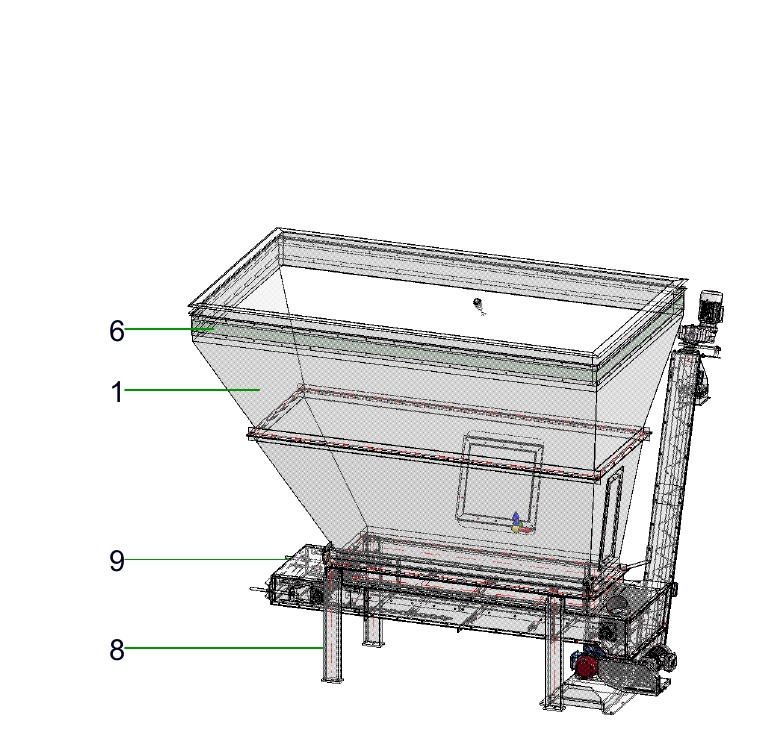

  • IP-003 Lose-Annahme für Biomasse - isometrische Ansicht
1 2

IP-003 | Lose-Annahme für Biomasse

IP-003 | Lose-Annahme für Biomasse

Lizenzpreis auf Anfrage
Lizenzumfang und Vergütung werden asset- bzw. projektbezogen festgelegt.
Lizenz / Engineering anfragen

Die IP-ID wird an die Anfrage übergeben. Lizenzumfang und Vergütung werden projektbezogen festgelegt.

Robuste Lose-Annahme für Biomasse mit dosiertem Austrag

Die Lose-Annahme ist als kompakte Materialannahme für Biomasse ausgelegt. Sie kombiniert einen großvolumigen Annahmebunker mit Doppelketten-Kratzerförderer und Dosierschnecken zur kontrollierten Beschickung nachfolgender Prozessstufen.

Technische Eckdaten

  • Bruttovolumen: ca. 5,46 m³
  • Austragsleistung: ca. 50–2.000 kg/h
  • Schüttdichte: ca. 150–650 kg/m³
  • Partikelgröße: < 80 mm
  • Materialfeuchte: bis 70 %
  • Abmessungen: B 1.780 × L 3.100 × H 2.700 mm
  • Gewicht: ca. 1.520 kg
  • Oberfläche: pulverbeschichtet, RAL 5009

Austragssystem

  • Doppelketten-Kratzerförderer, Arbeitsbreite 600 mm
  • Antriebsleistung Austrag: 1,1 kW
  • Dosierschnecken KS.150, Schnecken-Ø 150 mm
  • Flügelstärke: 8 mm
  • Antriebsleistung Dosierschnecke: 0,75 kW

Konstruktive Merkmale

  • Annahme per Radlader
  • verschleißfeste Zwischenboden-Ausführung
  • Serviceöffnung und Sichtfenster
  • dosierter Materialaustrag zur nachfolgenden Prozessstufe
  • für Biomasse und vergleichbare Schüttgüter ausgelegt

Technischer Lieferumfang

• Technische Übersichts- und Baugruppenzeichnung, Referenz 1000959
• Dokumentierte technische Produktdaten aus dem Engineering IP Master
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind

Technische Dokumentation

IP-ID
IP-003
Zeichnungsreferenz
1000959
HELiOS / Dokumentenreferenz
Zeichnung 1000959; Engineering Asset Database DN-002646; Shop-Arbeitsstand REV01
Produktfamilie
Materialannahme & Austrag
Kategorie
Material Handling
Technologiereife
Industrieeinsatz
Entwicklungsstatus
Grundentwicklung

Lizenz- & Nutzungsrechte

Die Nutzung erfolgt ausschließlich auf Grundlage einer Lizenzvereinbarung. Standardgrundlage ist eine nicht-exklusive, zeitlich unbefristete Nutzungslizenz, sofern nichts Abweichendes vereinbart wird. Der Nutzungsumfang kann insbesondere Projektabwicklung, Angebotserstellung, Entwicklung technischer Lösungen und Weiterentwicklung bestehender Systeme umfassen. Fertigungs-, Serien-, Weitergabe-, Unterlizenzierungs- und sonstige kommerzielle Verwertungsrechte werden für das jeweilige Asset ausdrücklich im konkreten Lizenzvertrag festgelegt. Die Lizenzvergütung wird asset- bzw. projektbezogen nach Nutzungsumfang und wirtschaftlicher Verwertung bestimmt.
Vollständige Details anzeigen

Lizenz oder Engineering anfragen

Sie möchten dieses Engineering-Asset lizenzieren, fertigen oder an Ihre Anwendung anpassen? Nennen Sie in der Anfrage die IP-ID, den Einsatzfall und den gewünschten Nutzungsumfang.
