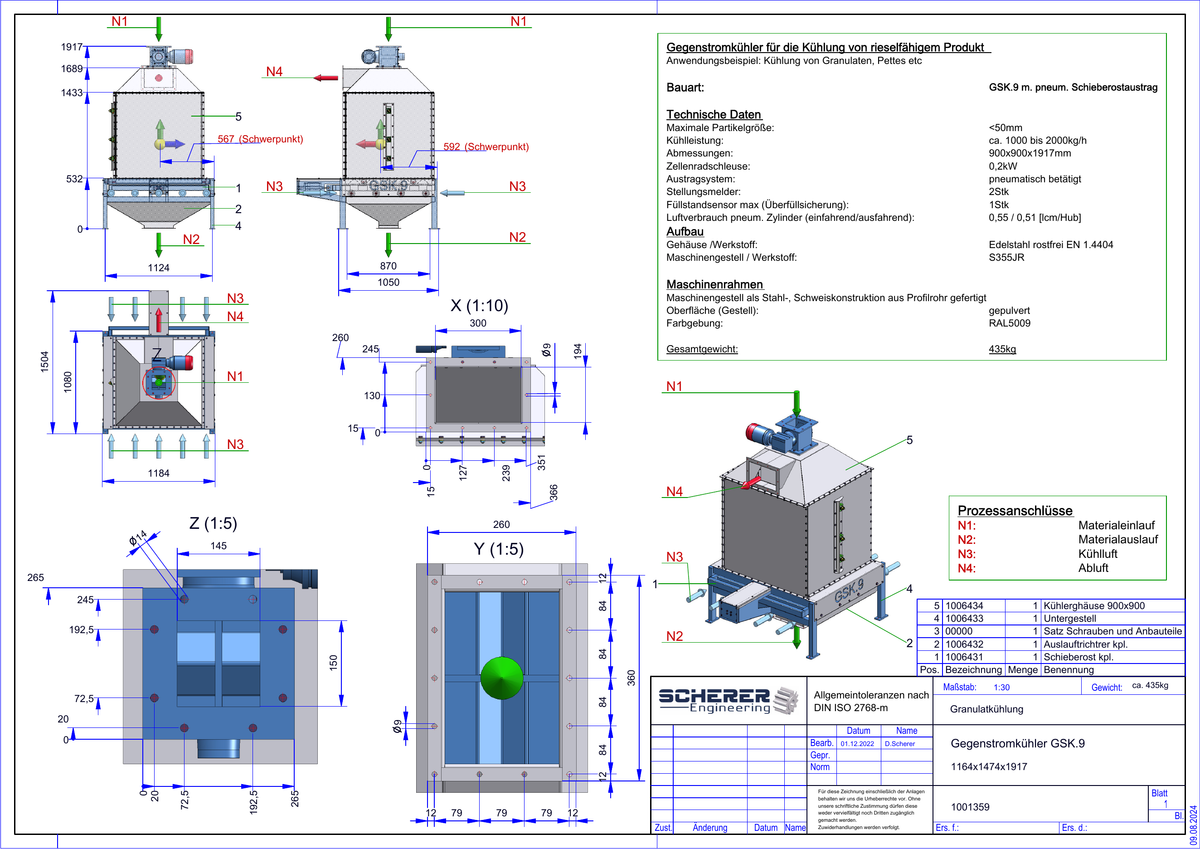

• IP-004 Gegenstromkühler GSK.9 - vollständige Zeichnung 1001359

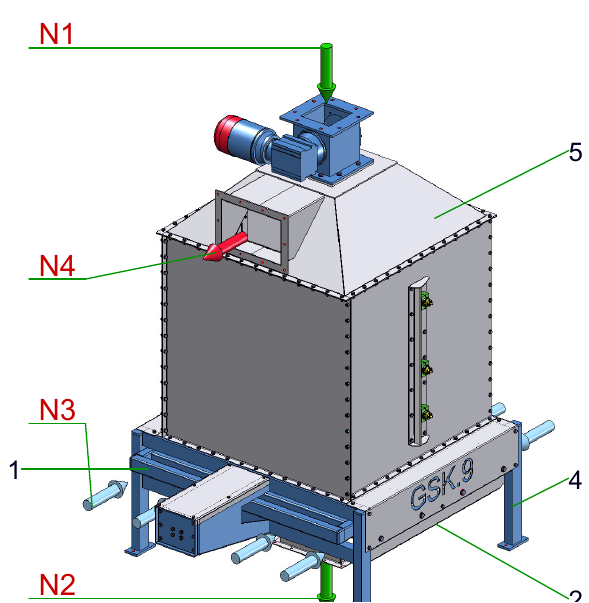

  • IP-004 Gegenstromkühler GSK.9 - isometrische Ansicht
1 2

IP-004 | Gegenstromkühler GSK.9

IP-004 | Gegenstromkühler GSK.9

Lizenzpreis auf Anfrage
Lizenzumfang und Vergütung werden asset- bzw. projektbezogen festgelegt.
Lizenz / Engineering anfragen

Die IP-ID wird an die Anfrage übergeben. Lizenzumfang und Vergütung werden projektbezogen festgelegt.

Kompakter Gegenstromkühler für Pellets, Granulate und rieselfähige Schüttgüter

Der GSK.9 ist als kompakter Gegenstromkühler zur schonenden Kühlung rieselfähiger Produkte ausgelegt. Die Kühlung erfolgt im Gegenstromprinzip; der Produktaustrag wird über einen pneumatisch betätigten Schieberost realisiert.

Technische Eckdaten

  • Kühlleistung: ca. 1.000–2.000 kg/h
  • Maximale Partikelgröße: < 50 mm
  • Bauart: GSK.9 mit pneumatischem Schieberostaustrag
  • Kühlergehäuse: 900 × 900 mm
  • Gesamtabmessungen: ca. 1.164 × 1.474 × 1.917 mm
  • Gewicht: ca. 435 kg
  • Zellenradschleuse: 0,2 kW
  • Füllstandsensor max.: 1 Stück
  • Stellungsmelder: 2 Stück

Konstruktive Merkmale

  • Gehäuse aus Edelstahl EN 1.4404
  • Maschinengestell aus S355JR
  • geschweißtes Stahlgestell aus Profilrohr
  • Gestell pulverbeschichtet, RAL 5009
  • pneumatisch betätigter Austrag
  • Prozessanschlüsse für Materialeinlauf, Materialauslauf, Kühlluft und Abluft

Technischer Lieferumfang

• Technische Übersichts- und Maßzeichnung, Referenz 1001359
• Dokumentierte technische Produktdaten aus dem Engineering IP Master
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind

Technische Dokumentation

IP-ID
IP-004
Zeichnungsreferenz
1001359
HELiOS / Dokumentenreferenz
Zeichnung 1001359; Engineering Asset Database DN-002646; Shop-Arbeitsstand REV01
Produktfamilie
Gegenstromkühler
Kategorie
Kühltechnik / Pelletierung
Technologiereife
Industrieeinsatz
Entwicklungsstatus
Grundentwicklung

Lizenz- & Nutzungsrechte

Die Nutzung erfolgt ausschließlich auf Grundlage einer Lizenzvereinbarung. Standardgrundlage ist eine nicht-exklusive, zeitlich unbefristete Nutzungslizenz, sofern nichts Abweichendes vereinbart wird. Der Nutzungsumfang kann insbesondere Projektabwicklung, Angebotserstellung, Entwicklung technischer Lösungen und Weiterentwicklung bestehender Systeme umfassen. Fertigungs-, Serien-, Weitergabe-, Unterlizenzierungs- und sonstige kommerzielle Verwertungsrechte werden für das jeweilige Asset ausdrücklich im konkreten Lizenzvertrag festgelegt. Die Lizenzvergütung wird asset- bzw. projektbezogen nach Nutzungsumfang und wirtschaftlicher Verwertung bestimmt.
