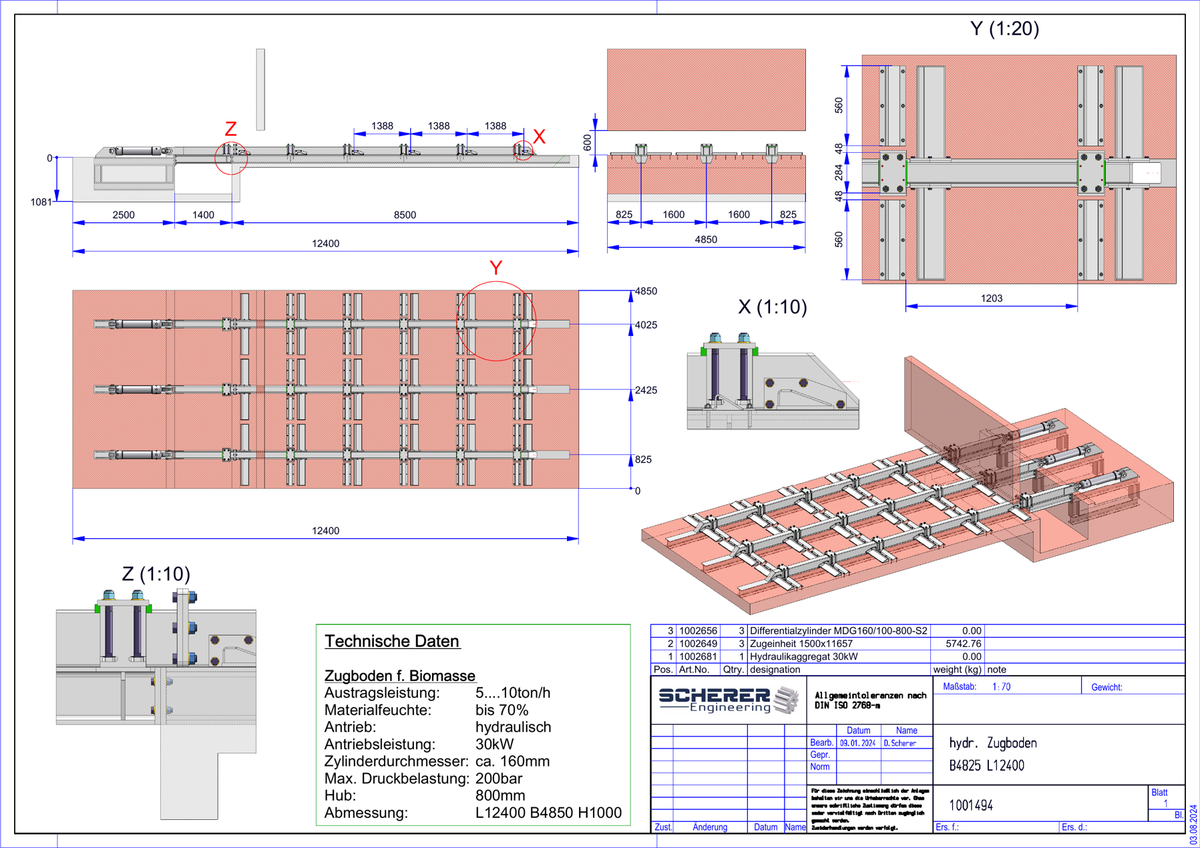

• IP-006 Hydraulischer Zugboden für Biomasse - vollständige Zeichnung 1001494

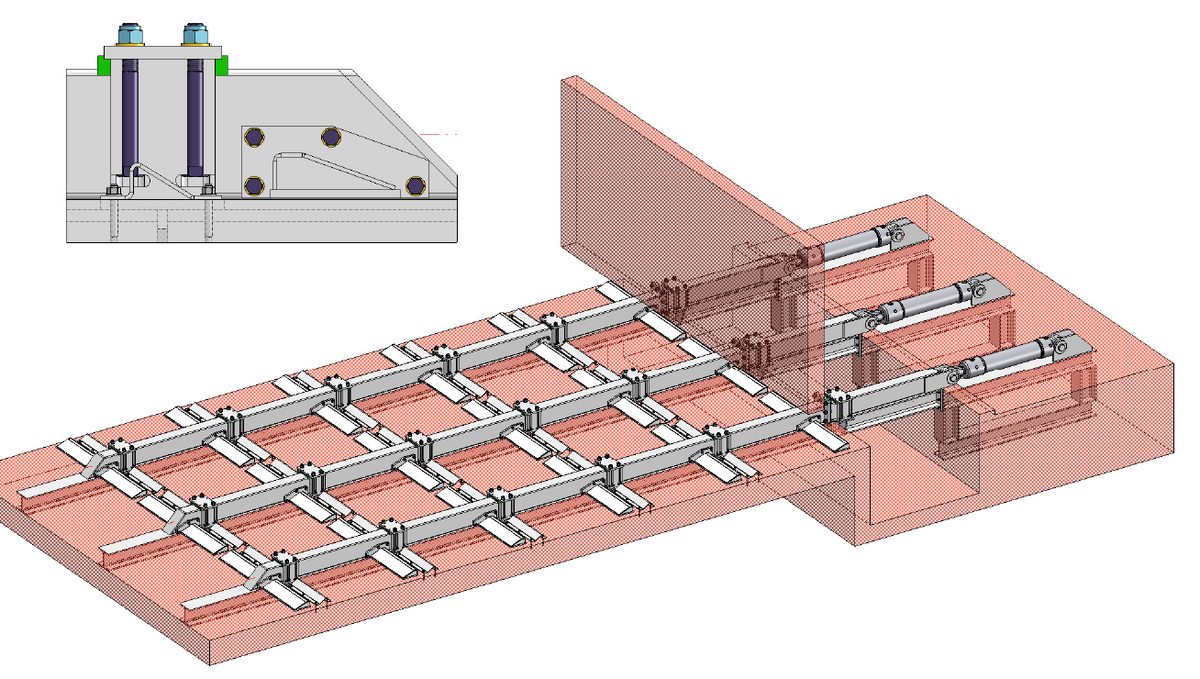

  • IP-006 Hydraulischer Zugboden für Biomasse - isometrische Ansicht
1 2

IP-006 | Hydraulischer Zugboden für Biomasse

IP-006 | Hydraulischer Zugboden für Biomasse

Lizenzpreis auf Anfrage
Lizenzumfang und Vergütung werden asset- bzw. projektbezogen festgelegt.
Lizenz / Engineering anfragen

Die IP-ID wird an die Anfrage übergeben. Lizenzumfang und Vergütung werden projektbezogen festgelegt.

Hydraulisches Schwerlast-Austragssystem für feuchte und schwer fließende Biomasse

Der hydraulische Zugboden ist zur kontrollierten Austragung von Biomasse aus Annahmebunkern und Lagerbehältern ausgelegt. Drei parallel arbeitende Zugeinheiten werden über Differentialzylinder hydraulisch betätigt und ermöglichen den Austrag auch bei hohen Materialfeuchten und schwer fließenden Schüttgütern.

Technische Eckdaten

  • Austragsleistung: ca. 5–10 t/h
  • Materialfeuchte: bis 70 %
  • Antrieb: hydraulisch
  • Antriebsleistung: 30 kW
  • Hydrauliksystem: 3 Differentialzylinder
  • Zylinderdurchmesser: ca. 160 mm
  • Hub: 800 mm
  • Max. Druckbelastung: 200 bar
  • Abmessungen: L 12.400 × B 4.850 × H 1.000 mm

Konstruktive Merkmale

  • Schwerlast-Zugbodensystem für großvolumige Bunker
  • drei hydraulisch betätigte Zugeinheiten
  • geeignet für feuchte und schlecht fließende Biomasse
  • gleichmäßige Materialaustragung über die Bunkerbreite
  • für Biomasse-, Recycling- und Schüttgutanwendungen ausgelegt

Technischer Lieferumfang

• Technische Übersichts- und Baugruppenzeichnung, Referenz 1001494
• Dokumentierte technische Produktdaten aus dem Engineering IP Master
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind

Technische Dokumentation

IP-ID
IP-006
Zeichnungsreferenz
1001494
HELiOS / Dokumentenreferenz
Zeichnung 1001494; Engineering Asset Database DN-002646; Shop-Arbeitsstand REV01
Produktfamilie
Materialannahme & Austrag
Kategorie
Material Handling / Austragstechnik
Technologiereife
Industrieeinsatz
Entwicklungsstatus
Grundentwicklung

Lizenz- & Nutzungsrechte

Die Nutzung erfolgt ausschließlich auf Grundlage einer Lizenzvereinbarung. Standardgrundlage ist eine nicht-exklusive, zeitlich unbefristete Nutzungslizenz, sofern nichts Abweichendes vereinbart wird. Der Nutzungsumfang kann insbesondere Projektabwicklung, Angebotserstellung, Entwicklung technischer Lösungen und Weiterentwicklung bestehender Systeme umfassen. Fertigungs-, Serien-, Weitergabe-, Unterlizenzierungs- und sonstige kommerzielle Verwertungsrechte werden für das jeweilige Asset ausdrücklich im konkreten Lizenzvertrag festgelegt. Die Lizenzvergütung wird asset- bzw. projektbezogen nach Nutzungsumfang und wirtschaftlicher Verwertung bestimmt.
Vollständige Details anzeigen

Lizenz oder Engineering anfragen

Sie möchten dieses Engineering-Asset lizenzieren, fertigen oder an Ihre Anwendung anpassen? Nennen Sie in der Anfrage die IP-ID, den Einsatzfall und den gewünschten Nutzungsumfang.

Anfrage starten
