IP-007 | Hammermühle HM.100 – 250 kW
IP-007 | Hammermühle HM.100 – 250 kW
Lizenzpreis auf Anfrage
Lizenz / Engineering anfragen
Lizenzumfang und Vergütung werden asset- bzw. projektbezogen festgelegt.
Die IP-ID wird an die Anfrage übergeben. Lizenzumfang und Vergütung werden projektbezogen festgelegt.
Industrielle Hochleistungs-Hammermühle für große Biomasse- und Holzdurchsätze
Die HM.100 ist als leistungsstarke Hammermühle zur Feinvermahlung großer Biomassemengen ausgelegt. Die Maschine kombiniert einen schweren Hochleistungsrotor mit großer Siebfläche und einem 250-kW-Hauptantrieb für industrielle Aufbereitungs- und Pelletieranlagen.
Technische Eckdaten
- Leistung: ca. 7.500–8.500 kg/h, anwendungsabhängig
- Anschlussleistung: 250 kW
- Drehzahl: 1.500 min⁻¹
- Drehrichtung: Rechts-/Linkslauf
- Rotor: Ø1.040/1.356 × 1.604 mm
- Schläger: 384 Stück
- Schlägerstärke: 6 mm
- Siebfläche: ca. 3,65 m²
- Siebausführung: anwendungsabhängig; Referenzsieb 5 mm
- Abmessungen: L 3.179 × B 1.908 × H 2.112 mm
- Gewicht: ca. 6.338 kg
- Oberfläche: pulverbeschichtet, RAL 5009
Referenzanwendung
- Holzvermahlung: G30–50
- Partikelgröße Eingang: < 50 mm
- Materialfeuchte: < 15 %
Konstruktive Merkmale
- schwerer Hochleistungsrotor für industrielle Daueranwendung
- große Siebfläche für hohe Durchsätze
- austauschbares bzw. anwendungsabhängiges Siebsystem
- für Biomasse-, Holz-, Pelletier- und Recyclinganwendungen geeignet

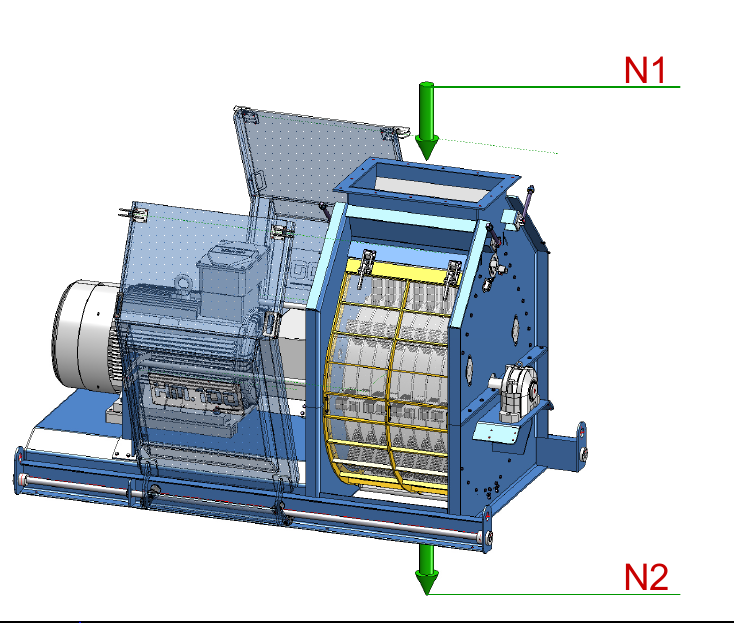

- definierter Materialeinlauf N1 und Materialauslauf N2
Technischer Lieferumfang
Technischer Lieferumfang

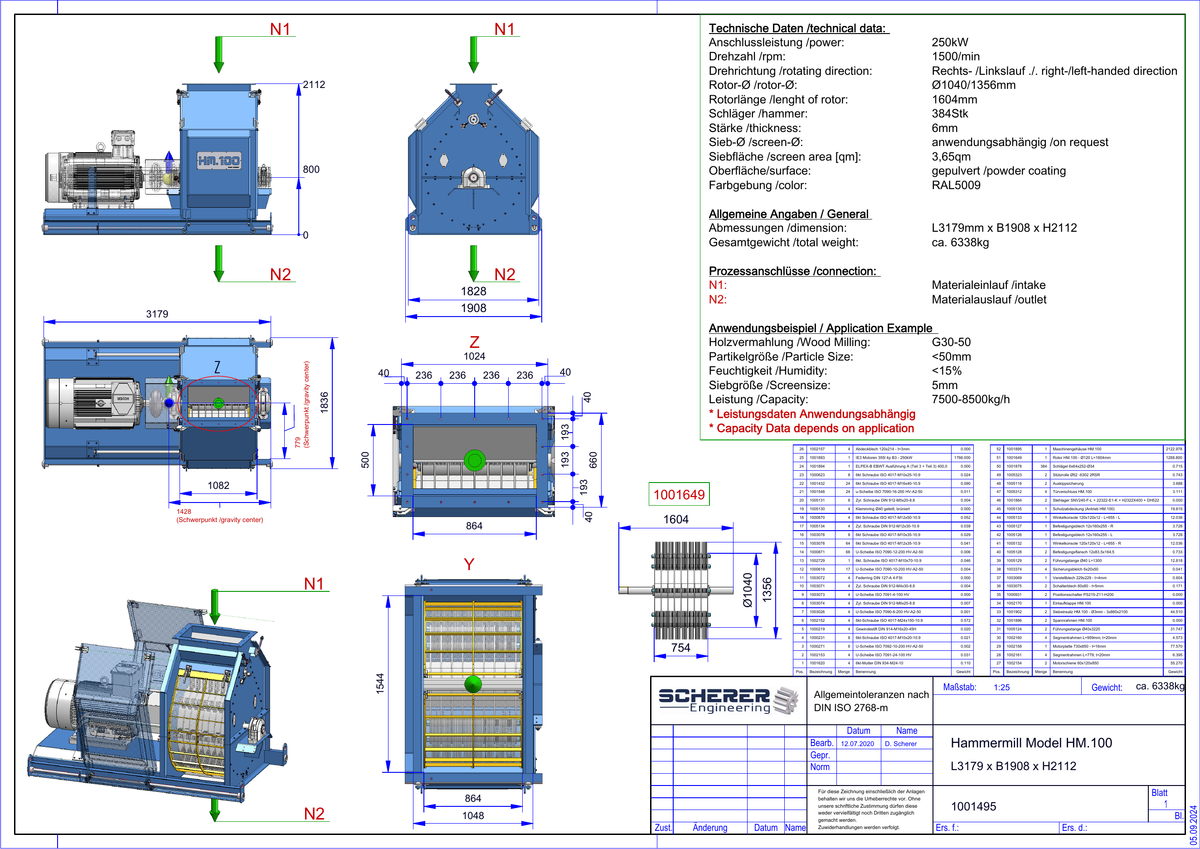

• Technische Übersichts- und Baugruppenzeichnung, Referenz 1001495
• Dokumentierte technische Produktdaten aus dem Engineering IP Master
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
• Dokumentierte technische Produktdaten aus dem Engineering IP Master
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
Technische Dokumentation
Technische Dokumentation
- IP-ID
- IP-007
- Zeichnungsreferenz
- 1001495
- HELiOS / Dokumentenreferenz
- Zeichnung 1001495; Engineering Asset Database DN-002646; Shop-Arbeitsstand REV01
- Produktfamilie
- Hammermühlen
- Kategorie
- Zerkleinerung / Mahlen
- Technologiereife
- Industrieeinsatz
- Entwicklungsstatus
- Grundentwicklung
Lizenz- & Nutzungsrechte
Lizenz- & Nutzungsrechte
Die Nutzung erfolgt ausschließlich auf Grundlage einer Lizenzvereinbarung. Standardgrundlage ist eine nicht-exklusive, zeitlich unbefristete Nutzungslizenz, sofern nichts Abweichendes vereinbart wird. Der Nutzungsumfang kann insbesondere Projektabwicklung, Angebotserstellung, Entwicklung technischer Lösungen und Weiterentwicklung bestehender Systeme umfassen. Fertigungs-, Serien-, Weitergabe-, Unterlizenzierungs- und sonstige kommerzielle Verwertungsrechte werden für das jeweilige Asset ausdrücklich im konkreten Lizenzvertrag festgelegt. Die Lizenzvergütung wird asset- bzw. projektbezogen nach Nutzungsumfang und wirtschaftlicher Verwertung bestimmt.
Teilen
Lizenz oder Engineering anfragen
Sie möchten dieses Engineering-Asset lizenzieren, fertigen oder an Ihre Anwendung anpassen? Nennen Sie in der Anfrage die IP-ID, den Einsatzfall und den gewünschten Nutzungsumfang.
