IP-008 | Hammermühle HM.75 – 132 kW
IP-008 | Hammermühle HM.75 – 132 kW
Lizenzpreis auf Anfrage
Lizenz / Engineering anfragen
Lizenzumfang und Vergütung werden asset- bzw. projektbezogen festgelegt.
Die IP-ID wird an die Anfrage übergeben. Lizenzumfang und Vergütung werden projektbezogen festgelegt.
Industrielle Hammermühle der mittleren Leistungsklasse für Biomasse und Holz
Die HM.75 ist als leistungsstarke Hammermühle zur Feinvermahlung von Holz und Biomasse ausgelegt. Der 132-kW-Hauptantrieb, ein Rotor mit 750 mm Durchmesser und 750 mm Arbeitslänge sowie das anwendungsabhängige Siebsystem ermöglichen den Einsatz in industriellen Aufbereitungs- und Pelletieranlagen.
Technische Eckdaten
- Leistung: ca. 3.500–4.500 kg/h, anwendungsabhängig
- Anschlussleistung: 132 kW
- Drehzahl: 1.500 min⁻¹
- Rotor: Ø750 × 750 mm
- Schläger: 239 Stück
- Schlägerstärke: 6 mm
- Siebausführung: anwendungsabhängig; Referenzsieb 5 mm
- Abmessungen: L 2.450 × B 1.342 × H 1.208,5 mm
- Gewicht: ca. 2.850 kg
- Oberfläche: pulverbeschichtet, RAL 5009
Referenzanwendung
- Holzvermahlung: G30–50
- Partikelgröße Eingang: < 50 mm
- Materialfeuchte: < 15 %
Konstruktive Merkmale
- Hochleistungsrotor für industrielle Daueranwendung
- austauschbares bzw. anwendungsbezogenes Siebsystem

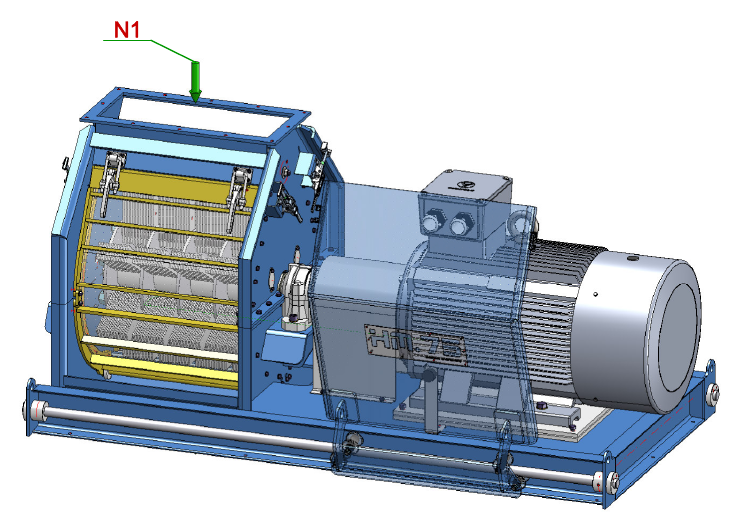

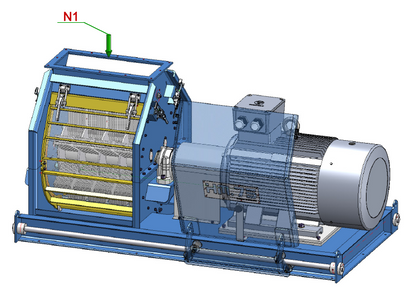

- definierter Materialeinlauf N1 und Materialauslauf N2
- für Biomasse-, Holz-, Pelletier- und Recyclinganwendungen geeignet
Technischer Lieferumfang
Technischer Lieferumfang

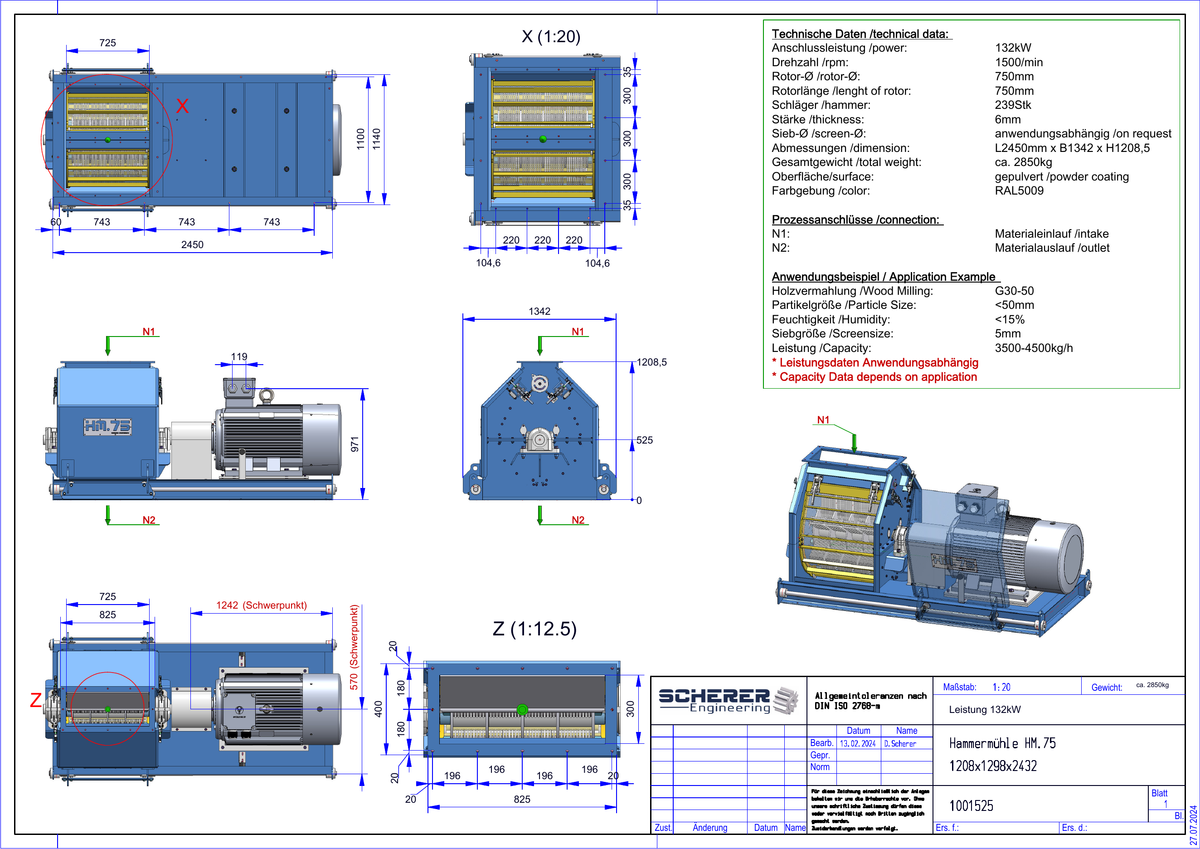

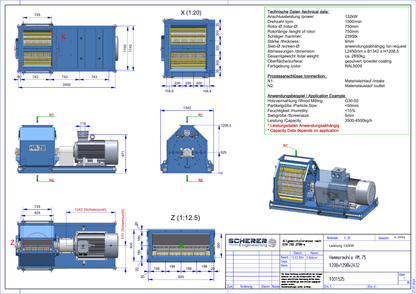

• Technische Übersichts- und Baugruppenzeichnung, Referenz 1001525
• Dokumentierte technische Produktdaten aus dem Engineering IP Master
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
• Dokumentierte technische Produktdaten aus dem Engineering IP Master
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
Technische Dokumentation
Technische Dokumentation
- IP-ID
- IP-008
- Zeichnungsreferenz
- 1001525
- HELiOS / Dokumentenreferenz
- Zeichnung 1001525; Engineering Asset Database DN-002646; Shop-Arbeitsstand REV01
- Produktfamilie
- Hammermühlen
- Kategorie
- Zerkleinerung / Mahlen
- Technologiereife
- Industrieeinsatz
- Entwicklungsstatus
- Grundentwicklung
Lizenz- & Nutzungsrechte
Lizenz- & Nutzungsrechte
Die Nutzung erfolgt ausschließlich auf Grundlage einer Lizenzvereinbarung. Standardgrundlage ist eine nicht-exklusive, zeitlich unbefristete Nutzungslizenz, sofern nichts Abweichendes vereinbart wird. Der Nutzungsumfang kann insbesondere Projektabwicklung, Angebotserstellung, Entwicklung technischer Lösungen und Weiterentwicklung bestehender Systeme umfassen. Fertigungs-, Serien-, Weitergabe-, Unterlizenzierungs- und sonstige kommerzielle Verwertungsrechte werden für das jeweilige Asset ausdrücklich im konkreten Lizenzvertrag festgelegt. Die Lizenzvergütung wird asset- bzw. projektbezogen nach Nutzungsumfang und wirtschaftlicher Verwertung bestimmt.
Teilen
Lizenz oder Engineering anfragen
Sie möchten dieses Engineering-Asset lizenzieren, fertigen oder an Ihre Anwendung anpassen? Nennen Sie in der Anfrage die IP-ID, den Einsatzfall und den gewünschten Nutzungsumfang.
