IP-011 | Pressenstrang MP.700.105
IP-011 | Pressenstrang MP.700.105
Lizenzpreis auf Anfrage
Lizenz / Engineering anfragen
Lizenzumfang und Vergütung werden asset- bzw. projektbezogen festgelegt.
Die IP-ID wird an die Anfrage übergeben. Lizenzumfang und Vergütung werden projektbezogen festgelegt.

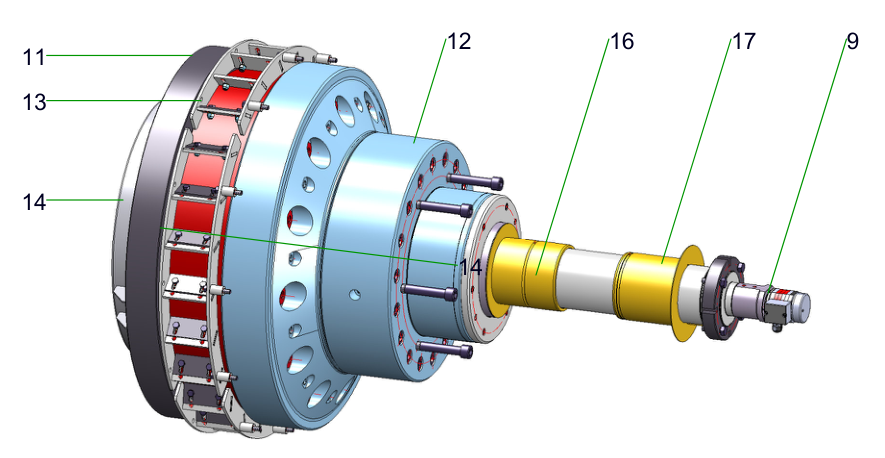

Kernaggregat der MP.700-Pelletpresse mit Hauptwelle, Rotor und Presswerkzeugen
Der Pressenstrang MP.700.105 bildet das zentrale mechanische Kernaggregat der MP.700-Pelletpresse. Die Baugruppe umfasst Hauptwelle, Rotorgehäuse, Rotor, Ringmatrize, Pressrollen, Messerring, Temperaturüberwachung und Zentralschmierung.
Technische Eckdaten
- Hauptwelle: Ø160/180 mm
- Werkstoff Hauptwelle: hochfester Vergütungsstahl, geschmiedet
- Ringmatrize innen: Ø700 mm
- Arbeitsbreite: 105 mm
- Pressrollen: 2 Stück
- Pressrollen-Ø: 310 mm
- Temperaturüberwachung der Pressrollen: vorhanden
- Schmierung: Anschluss für Zentralschmierung
- Lagerung: Kegelrollenlager
- Gesamtabmessungen: Ø1.057 × L 1.848 mm
- Gewicht: ca. 2.836 kg
Konstruktive Merkmale
- zweiteiliges, allseitig bearbeitetes Rotorgehäuse aus S355JR
- konische Matrizenaufnahme
- zentrale Kabelführung durch die Hauptwelle
- einstellbares Lagerspiel über Stellschrauben
- 24-teiliger Messerring
- verschleißfeste Wendemesser
- Schmierpunkte für Pressrollen, Hauptlager und Labyrinth
Technischer Lieferumfang
Technischer Lieferumfang

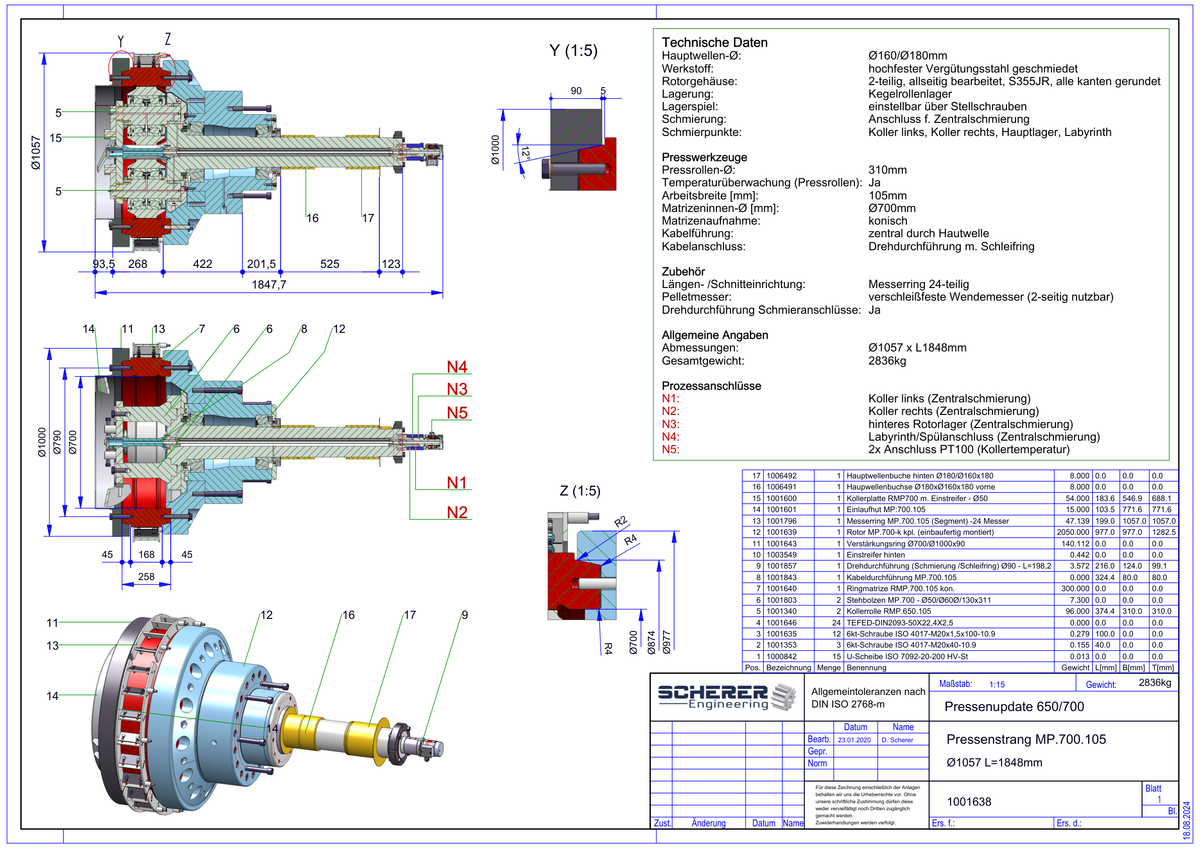

• Technische Übersichts- und Baugruppenzeichnung, Referenz 1001638
• Dokumentierte technische Produktdaten aus dem Engineering IP Master
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
• Dokumentierte technische Produktdaten aus dem Engineering IP Master
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
Technische Dokumentation
Technische Dokumentation
- IP-ID
- IP-011
- Zeichnungsreferenz
- 1001638
- HELiOS / Dokumentenreferenz
- Zeichnung 1001638; Engineering Asset Database DN-002646; Shop-Arbeitsstand REV01
- Produktfamilie
- Pelletpressen
- Kategorie
- Kernaggregat / Pelletierung
- Technologiereife
- Industrieeinsatz
- Entwicklungsstatus
- Grundentwicklung
Lizenz- & Nutzungsrechte
Lizenz- & Nutzungsrechte
Die Nutzung erfolgt ausschließlich auf Grundlage einer Lizenzvereinbarung. Standardgrundlage ist eine nicht-exklusive, zeitlich unbefristete Nutzungslizenz, sofern nichts Abweichendes vereinbart wird. Der Nutzungsumfang kann insbesondere Projektabwicklung, Angebotserstellung, Entwicklung technischer Lösungen und Weiterentwicklung bestehender Systeme umfassen. Fertigungs-, Serien-, Weitergabe-, Unterlizenzierungs- und sonstige kommerzielle Verwertungsrechte werden für das jeweilige Asset ausdrücklich im konkreten Lizenzvertrag festgelegt. Die Lizenzvergütung wird asset- bzw. projektbezogen nach Nutzungsumfang und wirtschaftlicher Verwertung bestimmt.
Teilen
Lizenz oder Engineering anfragen
Sie möchten dieses Engineering-Asset lizenzieren, fertigen oder an Ihre Anwendung anpassen? Nennen Sie in der Anfrage die IP-ID, den Einsatzfall und den gewünschten Nutzungsumfang.
