IP-013 | TKF.700.P – Kratzkettenförderer schwere Ausführung
IP-013 | TKF.700.P – Kratzkettenförderer schwere Ausführung
Lizenzpreis auf Anfrage
Lizenz / Engineering anfragen
Lizenzumfang und Vergütung werden asset- bzw. projektbezogen festgelegt.
Die IP-ID wird an die Anfrage übergeben. Lizenzumfang und Vergütung werden projektbezogen festgelegt.
Schwerer Kratzkettenförderer für nasse Biomasse und anspruchsvolle Recyclinganwendungen
Der TKF.700.P ist als robuster Panzer- bzw. Kratzkettenförderer für schwer fließende, feuchte und verschleißintensive Schüttgüter ausgelegt. Die dokumentierte Ausführung nutzt eine zweisträngige Rundstahlgliederkette, modular aufgebaute Fördertröge und einen verschleißfesten Boden für industrielle Materialtransportaufgaben.
Technische Eckdaten
- Ausführung: 2-Strang-Förderer
- Kette: Rundstahlgliederkette
- Fördergeschwindigkeit: ca. 0,2–0,5 m/s
- Förderlänge Referenzausführung: ca. 20,2 m
- Förderkanal: B 670 × H 550 mm
- Fördertröge: modular, 500 / 1.000 / 2.000 mm
- Schleißboden: HARDOX
- Aufgabematerial Referenz: bis ca. 70 % H₂O
- Stückgutlänge Referenz: bis ca. 150 mm
- Gesamtgewicht Referenzausführung: ca. 3.600 kg
Konstruktive Merkmale

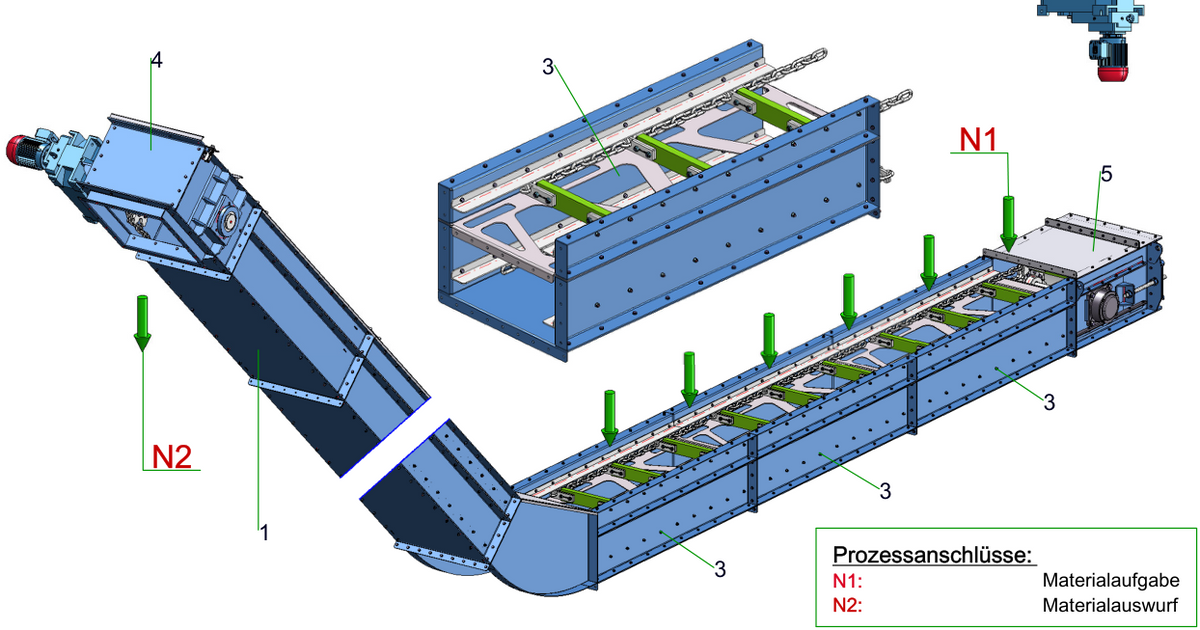

- modularer Aufbau mit Antriebs-, Spann- und Fördersektionen
- zweisträngige Rundstahlgliederkette für hohe mechanische Belastungen
- verschleißfester HARDOX-Boden
- Carry-Over-Einrichtung und Überlastklappe vorgesehen
- Förderwinkel und Teilung projektspezifisch anpassbar
- Gehäuseausführung optional in S355JR oder Edelstahl 1.4571
- für Biomasse-, Recycling- und Schüttgutanwendungen geeignet
Technischer Lieferumfang
Technischer Lieferumfang

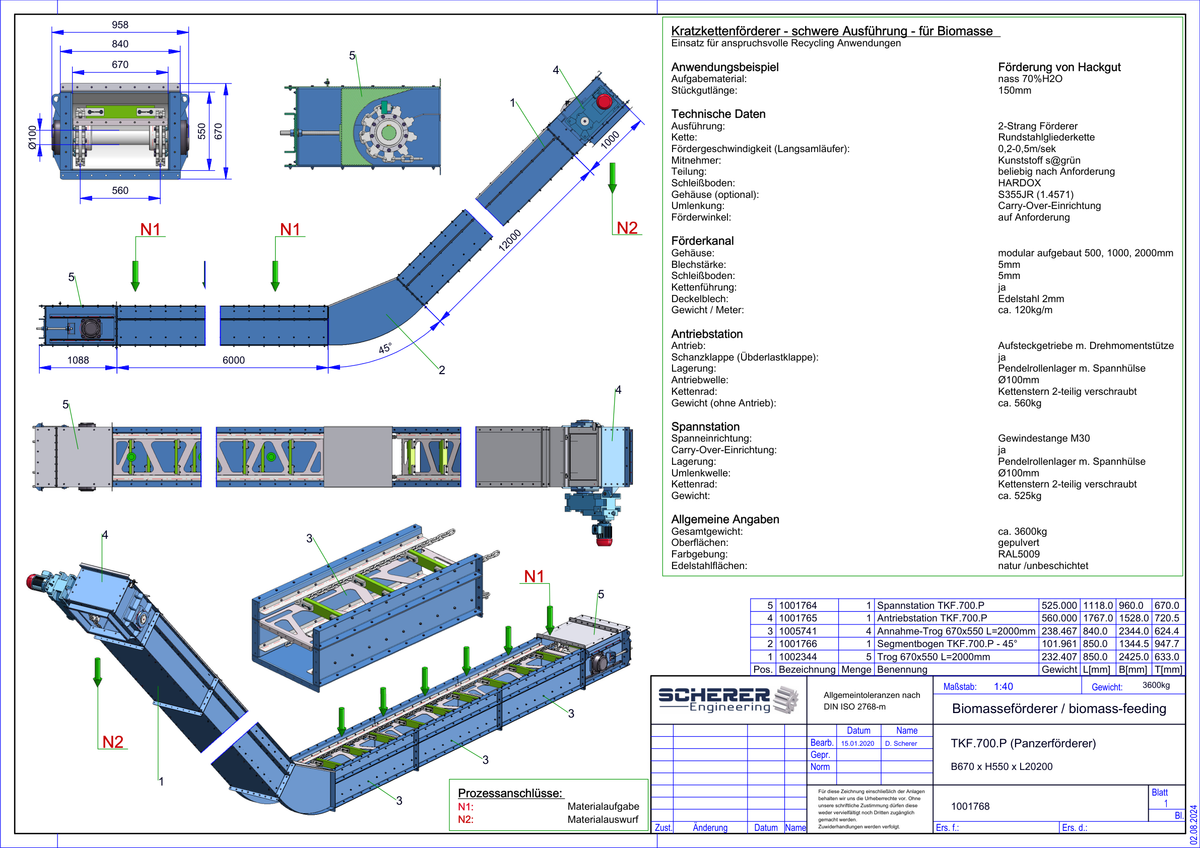

• Technische Übersichts- und Baugruppenzeichnung, Referenz 1001768
• Dokumentierte technische Produktdaten aus dem Engineering IP Master
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
• Dokumentierte technische Produktdaten aus dem Engineering IP Master
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
Technische Dokumentation
Technische Dokumentation
- IP-ID
- IP-013
- Zeichnungsreferenz
- 1001768
- HELiOS / Dokumentenreferenz
- Zeichnung 1001768; Engineering Asset Database DN-002646; Shop-Arbeitsstand REV01
- Produktfamilie
- Trogkettenförderer
- Kategorie
- Fördertechnik
- Technologiereife
- Industrieeinsatz
- Entwicklungsstatus
- Grundentwicklung
Lizenz- & Nutzungsrechte
Lizenz- & Nutzungsrechte
Die Nutzung erfolgt ausschließlich auf Grundlage einer Lizenzvereinbarung. Standardgrundlage ist eine nicht-exklusive, zeitlich unbefristete Nutzungslizenz, sofern nichts Abweichendes vereinbart wird. Der Nutzungsumfang kann insbesondere Projektabwicklung, Angebotserstellung, Entwicklung technischer Lösungen und Weiterentwicklung bestehender Systeme umfassen. Fertigungs-, Serien-, Weitergabe-, Unterlizenzierungs- und sonstige kommerzielle Verwertungsrechte werden für das jeweilige Asset ausdrücklich im konkreten Lizenzvertrag festgelegt. Die Lizenzvergütung wird asset- bzw. projektbezogen nach Nutzungsumfang und wirtschaftlicher Verwertung bestimmt.
Teilen
Lizenz oder Engineering anfragen
Sie möchten dieses Engineering-Asset lizenzieren, fertigen oder an Ihre Anwendung anpassen? Nennen Sie in der Anfrage die IP-ID, den Einsatzfall und den gewünschten Nutzungsumfang.
