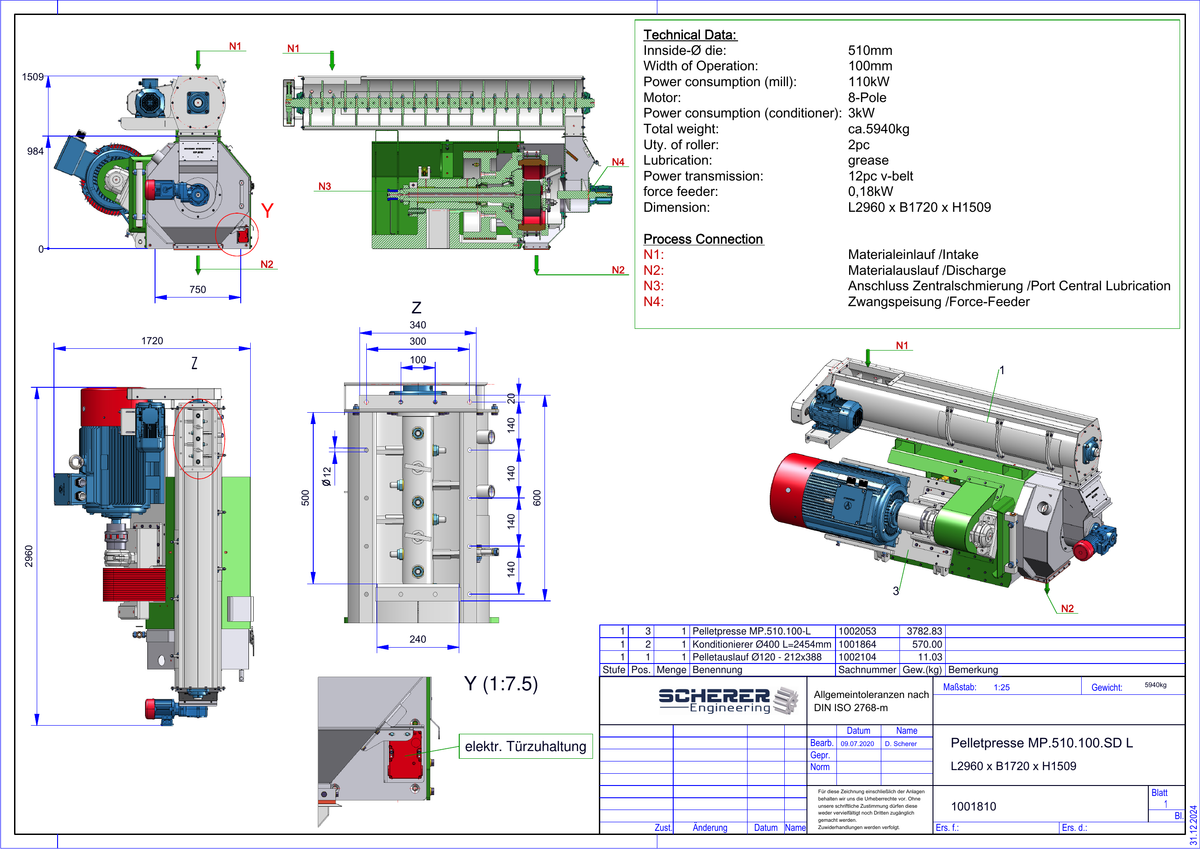

• IP-014 Pelletpresse MP.510.100.SD - vollständige Zeichnung 1001810

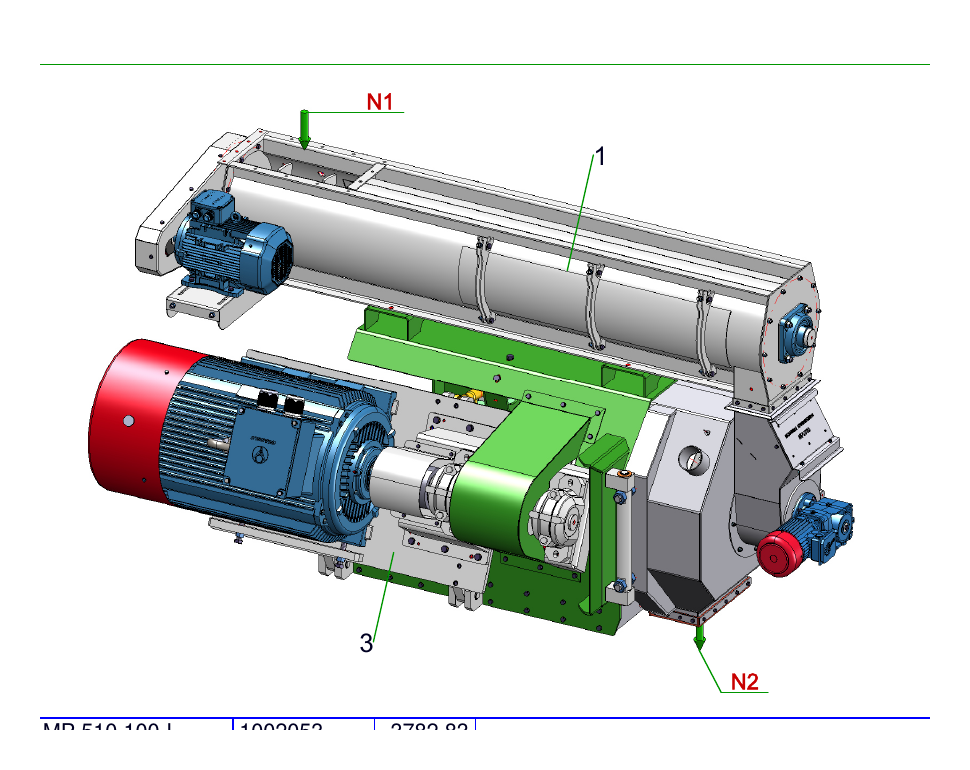

  • IP-014 Pelletpresse MP.510.100.SD - isometrische Ansicht
1 2

IP-014 | Pelletpresse MP.510.100.SD

IP-014 | Pelletpresse MP.510.100.SD

Lizenzpreis auf Anfrage
Lizenzumfang und Vergütung werden asset- bzw. projektbezogen festgelegt.
Lizenz / Engineering anfragen

Die IP-ID wird an die Anfrage übergeben. Lizenzumfang und Vergütung werden projektbezogen festgelegt.

Industrielle Pelletpresse der mittleren Leistungsklasse

Die MP.510.100.SD ist eine industriell ausgelegte Pelletpresse für Biomasse, Holzpellets und Futtermittel. Die Maschine kombiniert eine Ringmatrize Ø510 mm mit 100 mm Arbeitsbreite, 110-kW-Hauptantrieb, Konditionierer und Zwangsspeisung zu einem kompakten Pelletiermodul.

Technische Eckdaten

  • Ringmatrize innen: Ø510 mm
  • Arbeitsbreite: 100 mm
  • Hauptantrieb: 110 kW
  • Motor: 8-polig
  • Konditionierer: 3 kW
  • Zwangsspeisung: 0,18 kW
  • Pressrollen: 2 Stück
  • Kraftübertragung: 12 Keilriemen
  • Schmierung: Fett
  • Abmessungen: L 2.960 × B 1.720 × H 1.509 mm
  • Gewicht: ca. 5.940 kg

Konstruktive Merkmale

  • Ringmatrizen-Pelletpresse für kontinuierlichen Industrieeinsatz
  • integrierter Konditionierer
  • Zwangsspeisung zur definierten Materialzuführung
  • Anschluss für Zentralschmierung
  • separater Materialeinlauf und Materialauslauf
  • für Biomasse, Holzpellets und Futtermittel einsetzbar

Technischer Lieferumfang

• Technische Übersichts- und Baugruppenzeichnung, Referenz 1001810
• Dokumentierte technische Produktdaten aus dem Engineering IP Master DN-002646
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind

Technische Dokumentation

IP-ID
IP-014
Zeichnungsreferenz
1001810
HELiOS / Dokumentenreferenz
Zeichnung 1001810; Engineering Asset Database DN-002646; Shop-Arbeitsstand REV01
Produktfamilie
Pelletpressen
Kategorie
Pelletierung
Technologiereife
Industrieeinsatz
Entwicklungsstatus
Grundentwicklung

Lizenz- & Nutzungsrechte

Die Nutzung erfolgt ausschließlich auf Grundlage einer Lizenzvereinbarung. Standardgrundlage ist eine nicht-exklusive, zeitlich unbefristete Nutzungslizenz, sofern nichts Abweichendes vereinbart wird. Der Nutzungsumfang kann insbesondere Projektabwicklung, Angebotserstellung, Entwicklung technischer Lösungen und Weiterentwicklung bestehender Systeme umfassen. Fertigungs-, Serien-, Weitergabe-, Unterlizenzierungs- und sonstige kommerzielle Verwertungsrechte werden für das jeweilige Asset ausdrücklich im konkreten Lizenzvertrag festgelegt. Die Lizenzvergütung wird asset- bzw. projektbezogen nach Nutzungsumfang und wirtschaftlicher Verwertung bestimmt.
Vollständige Details anzeigen

Lizenz oder Engineering anfragen

Sie möchten dieses Engineering-Asset lizenzieren, fertigen oder an Ihre Anwendung anpassen? Nennen Sie in der Anfrage die IP-ID, den Einsatzfall und den gewünschten Nutzungsumfang.

Anfrage starten
