IP-015 | Hammermühle HM.75 – 160 kW
IP-015 | Hammermühle HM.75 – 160 kW
Lizenzpreis auf Anfrage
Lizenz / Engineering anfragen
Lizenzumfang und Vergütung werden asset- bzw. projektbezogen festgelegt.
Die IP-ID wird an die Anfrage übergeben. Lizenzumfang und Vergütung werden projektbezogen festgelegt.
Leistungsgesteigerte Hammermühle der HM.75-Plattform für industrielle Biomasse- und Holzvermahlung
Die HM.75 in der 160-kW-Ausführung ist eine leistungsstärkere Weiterentwicklung der bestehenden HM.75-Plattform für höhere Durchsatzleistungen. Die Maschine kombiniert einen Rotor mit 750 mm Durchmesser und 750 mm Rotorlänge, 239 Schläger und ein anwendungsabhängiges Siebsystem für den Einsatz in industriellen Aufbereitungs- und Pelletieranlagen.
Technische Eckdaten
- Leistung: ca. 4.500–6.000 kg/h, anwendungsabhängig
- Anschlussleistung: 160 kW
- Drehzahl: 1.500 min⁻¹
- Rotor: Ø750 × 750 mm
- Schläger: 239 Stück
- Schlägerstärke: 6 mm
- Siebausführung: anwendungsabhängig; Referenzsieb 5 mm
- Abmessungen: L 2.917 × B 1.342 × H 1.208,5 mm
- Gewicht: ca. 2.850 kg
- Oberfläche: pulverbeschichtet, RAL 5009
- Aspiration: anwendungsabhängig
Referenzanwendung
- Holzvermahlung: G20–30
- Partikelgröße Eingang: < 50 mm
- Materialfeuchte: < 18 %
Konstruktive Merkmale
- leistungsgesteigerte HM.75-Ausführung mit 160-kW-Hauptantrieb
- Hochleistungsrotor für industrielle Daueranwendung
- austauschbares bzw. anwendungsbezogenes Siebsystem

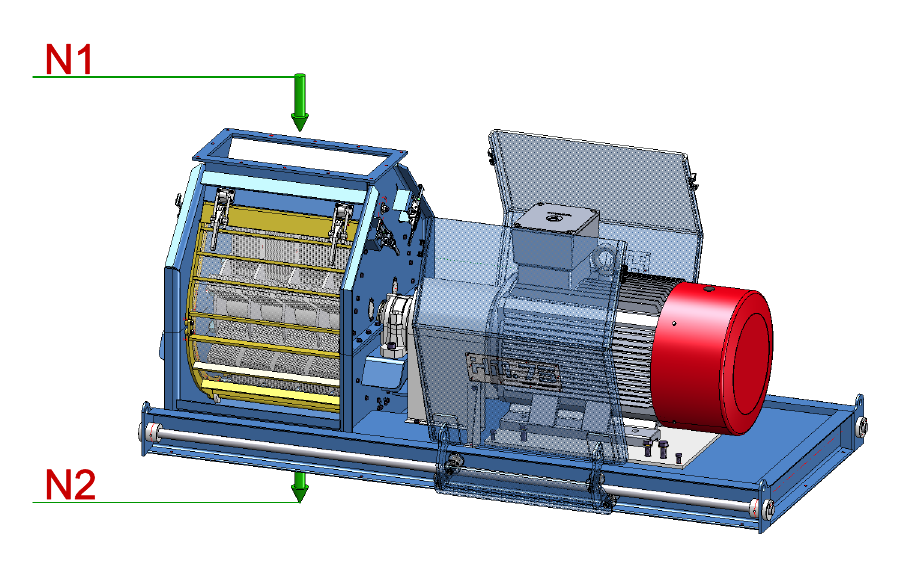

- definierter Materialeinlauf N1 und Materialauslauf N2
- für Biomasse-, Holz-, Pelletier- und Recyclinganwendungen geeignet
Technischer Lieferumfang
Technischer Lieferumfang

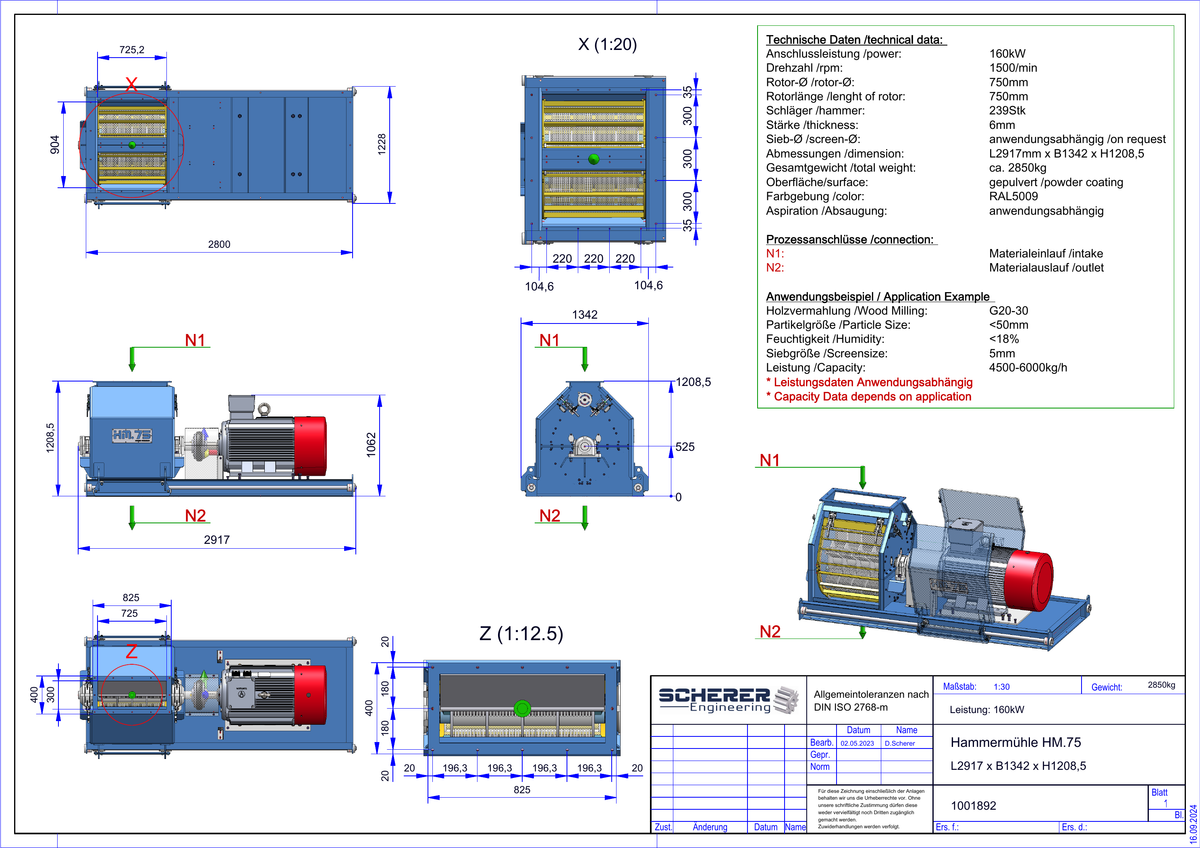

• Technische Übersichts- und Baugruppenzeichnung, Referenz 1001892
• Dokumentierte technische Produktdaten aus dem Engineering IP Master DN-002646
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
• Dokumentierte technische Produktdaten aus dem Engineering IP Master DN-002646
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
Technische Dokumentation
Technische Dokumentation
- IP-ID
- IP-015
- Zeichnungsreferenz
- 1001892
- HELiOS / Dokumentenreferenz
- Zeichnung 1001892; Engineering Asset Database DN-002646; Shop-Arbeitsstand REV01
- Produktfamilie
- Hammermühlen
- Kategorie
- Zerkleinerung / Mahlen
- Technologiereife
- Industrieeinsatz
- Entwicklungsstatus
- Weiterentwicklung
Lizenz- & Nutzungsrechte
Lizenz- & Nutzungsrechte
Die Nutzung erfolgt ausschließlich auf Grundlage einer Lizenzvereinbarung. Standardgrundlage ist eine nicht-exklusive, zeitlich unbefristete Nutzungslizenz, sofern nichts Abweichendes vereinbart wird. Der Nutzungsumfang kann insbesondere Projektabwicklung, Angebotserstellung, Entwicklung technischer Lösungen und Weiterentwicklung bestehender Systeme umfassen. Fertigungs-, Serien-, Weitergabe-, Unterlizenzierungs- und sonstige kommerzielle Verwertungsrechte werden für das jeweilige Asset ausdrücklich im konkreten Lizenzvertrag festgelegt. Die Lizenzvergütung wird asset- bzw. projektbezogen nach Nutzungsumfang und wirtschaftlicher Verwertung bestimmt.
Teilen
Lizenz oder Engineering anfragen
Sie möchten dieses Engineering-Asset lizenzieren, fertigen oder an Ihre Anwendung anpassen? Nennen Sie in der Anfrage die IP-ID, den Einsatzfall und den gewünschten Nutzungsumfang.
