IP-016 | Pelletmill RMP.520.178-CNAT
IP-016 | Pelletmill RMP.520.178-CNAT
Lizenzpreis auf Anfrage
Lizenz / Engineering anfragen
Lizenzumfang und Vergütung werden asset- bzw. projektbezogen festgelegt.
Die IP-ID wird an die Anfrage übergeben. Lizenzumfang und Vergütung werden projektbezogen festgelegt.
Eigenständige industrielle Pelletpressenplattform mit Doppelantrieb und großer Arbeitsbreite
Die RMP.520.178-CNAT ist eine eigenständig entwickelte industrielle Pelletmill-Plattform für Biomasse, Holzpellets und Futtermittel. Die Konstruktion kombiniert eine Ringmatrize der RMP.520-Baureihe mit 178 mm Arbeitsbreite, Doppelantrieb, neuem Gehäuse-, Rotor- und Lagerkonzept sowie Anschluss für Zentralschmierung.
Technische Eckdaten
- Ringmatrize: Ø520 mm
- Arbeitsbreite Matrize: 178 mm
- Arbeitsgeschwindigkeit Matrize: 3,8–4,8 m/s
- Offene Lochfläche: 42–48 %
- Antrieb: 2 × 75 kW = 150 kW
- Motoren: 6-polig, 50 Hz
- Kraftübertragung: 2 × 7 Keilriemen, 14 Stück gesamt
- Pressrollen-Arbeitsbreite: 182 mm
- Pressrollen-Außendurchmesser: 250 mm
- Pressrollen-Innendurchmesser: 180 mm

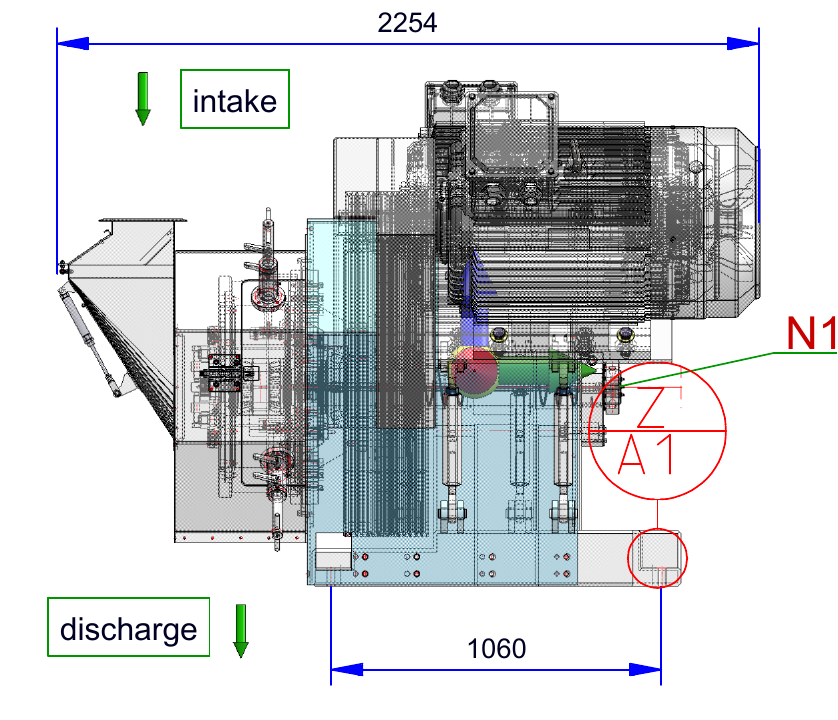

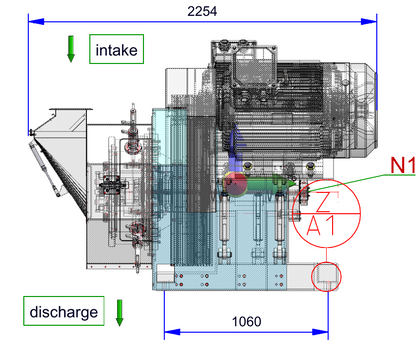

- Abmessungen Referenzausführung: ca. L 2.254 × B 2.696 × H 1.601 mm
- Gesamtgewicht inkl. Motoren: ca. 7.430 kg
- Gewicht ohne Motoren: ca. 4.200 kg
- Farbgebung Referenzausführung: Pelletmill RAL 1015, Motoren RAL 5010
Konstruktive Merkmale
- eigenständige RMP.520-Pelletpressenplattform
- Doppelantrieb mit zwei 75-kW-Motoren
- große Matrizen-Arbeitsbreite von 178 mm
- neu entwickeltes Maschinengehäuse, Rotor- und Lagerkonzept
- Pressrollenbaugruppe mit 182 mm Arbeitsbreite
- Anschluss für kundenseitig bereitgestellte Zentralschmierung
- für Biomasse-, Holzpellet-, Futtermittel- und Industrieanwendungen ausgelegt
Technischer Lieferumfang
Technischer Lieferumfang

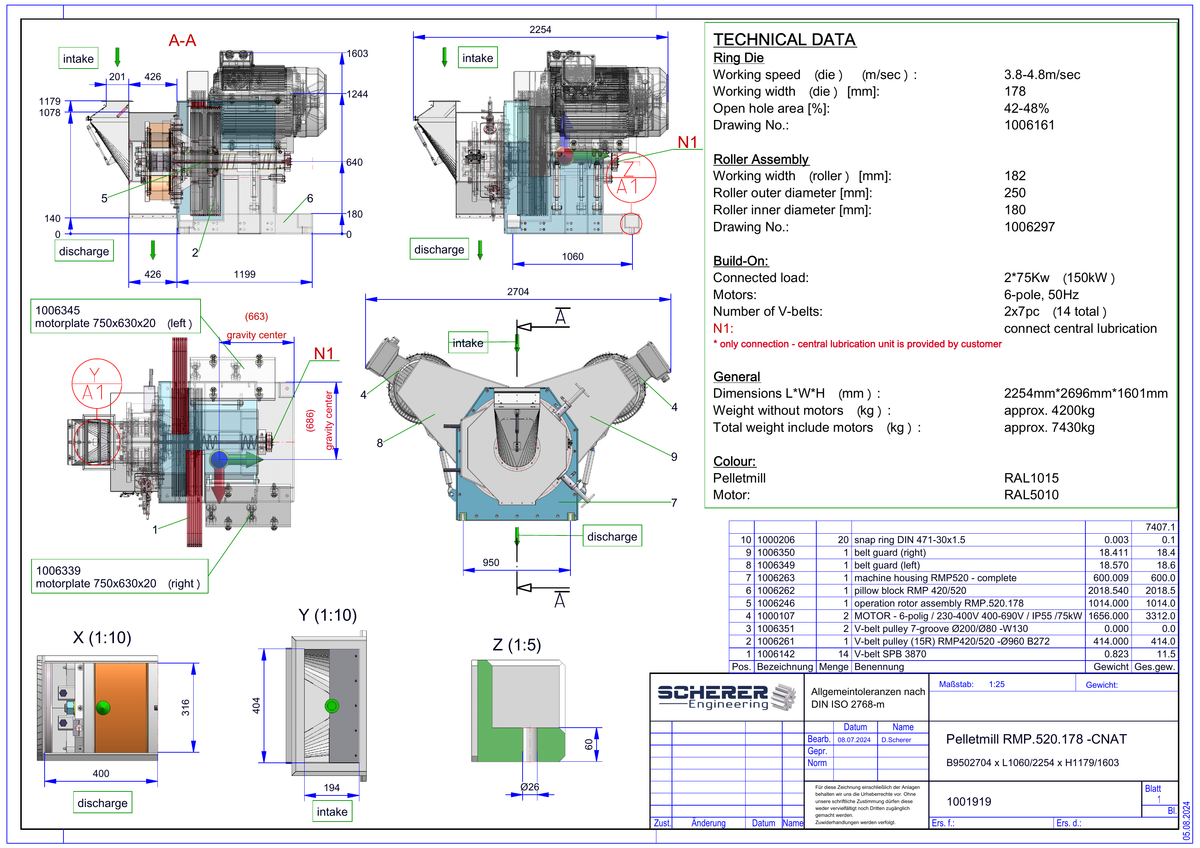

• Technische Übersichts- und Baugruppenzeichnung, Referenz 1001919
• Dokumentierte technische Produktdaten aus dem Engineering IP Master DN-002646
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
• Dokumentierte technische Produktdaten aus dem Engineering IP Master DN-002646
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
Technische Dokumentation
Technische Dokumentation
- IP-ID
- IP-016
- Zeichnungsreferenz
- 1001919
- HELiOS / Dokumentenreferenz
- Zeichnung 1001919; Engineering Asset Database DN-002646; Shop-Arbeitsstand REV01
- Produktfamilie
- Pelletpressen
- Kategorie
- Pelletierung
- Technologiereife
- Industrieeinsatz
- Entwicklungsstatus
- Grundentwicklung
Lizenz- & Nutzungsrechte
Lizenz- & Nutzungsrechte
Die Nutzung erfolgt ausschließlich auf Grundlage einer Lizenzvereinbarung. Standardgrundlage ist eine nicht-exklusive, zeitlich unbefristete Nutzungslizenz, sofern nichts Abweichendes vereinbart wird. Der Nutzungsumfang kann insbesondere Projektabwicklung, Angebotserstellung, Entwicklung technischer Lösungen und Weiterentwicklung bestehender Systeme umfassen. Fertigungs-, Serien-, Weitergabe-, Unterlizenzierungs- und sonstige kommerzielle Verwertungsrechte werden für das jeweilige Asset ausdrücklich im konkreten Lizenzvertrag festgelegt. Die Lizenzvergütung wird asset- bzw. projektbezogen nach Nutzungsumfang und wirtschaftlicher Verwertung bestimmt.
Teilen
Lizenz oder Engineering anfragen
Sie möchten dieses Engineering-Asset lizenzieren, fertigen oder an Ihre Anwendung anpassen? Nennen Sie in der Anfrage die IP-ID, den Einsatzfall und den gewünschten Nutzungsumfang.
