IP-017 | Automatisches Additiv-Dosiersystem ADS.100
IP-017 | Automatisches Additiv-Dosiersystem ADS.100
Lizenzpreis auf Anfrage
Lizenz / Engineering anfragen
Lizenzumfang und Vergütung werden asset- bzw. projektbezogen festgelegt.
Die IP-ID wird an die Anfrage übergeben. Lizenzumfang und Vergütung werden projektbezogen festgelegt.
Automatisches Dosier- und Fördersystem für trockene Pulveradditive
Das ADS.100 ist als automatisches Additiv-Dosiersystem für die pneumatische Förderung trockener Pulverstoffe von der Aufgabe bis zur Injektionsstelle ausgelegt. Das System kombiniert eine Sendeeinheit ADS.100 mit einer Dosiereinheit AD.100 und ermöglicht die automatische Nachfüllung sowie die Einbindung einer Big-Bag-Entleerstation.
Technische Eckdaten
- Sendeeinheit: Typ ADS.100
- Dosiereinheit: AD.100 mit Aufsatzfilter
- Bruttovolumen: ca. 100 l
- Nutzinhalt netto: ca. 65–70 l
- Zulauföffnung: DN250
- Förderanschluss: DN50
- Druckluftanschluss: 1 Zoll
- Luftverbrauch: ca. 350 l je Batch
- Förderluft: bauseits
- Werkstoff: Edelstahl
- Abmessungen Referenzausführung: Ø550 × H 2.465 mm
- Gewicht: ca. 450 kg
Konstruktive Merkmale
- pneumatische Förderung trockener Pulveradditive
- automatische Nachfüllung der Dosiereinheit

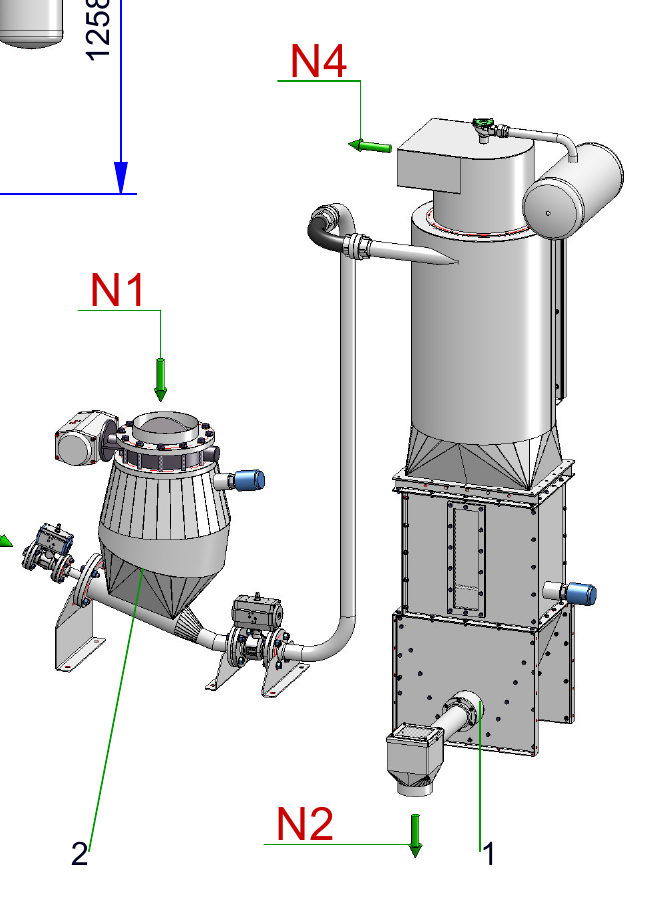

- System aus Sendeeinheit ADS.100 und Dosiereinheit AD.100
- Förderleitung DN50 mit Edelstahlrohr- und Schlauchkomponenten
- beliebige Richtungsänderungen im Förderweg ohne zusätzliche Förderaggregate möglich
- Big-Bag-Anbindung als Alternative zu einem klassischen Additivsilo möglich
- für Biomasse-, Pelletier-, Futtermittel- und verfahrenstechnische Anwendungen geeignet
Technischer Lieferumfang
Technischer Lieferumfang

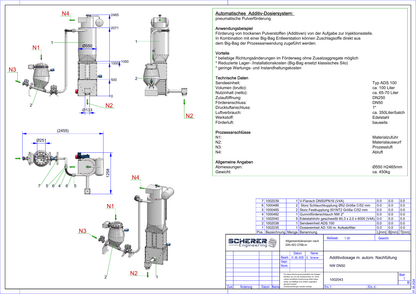

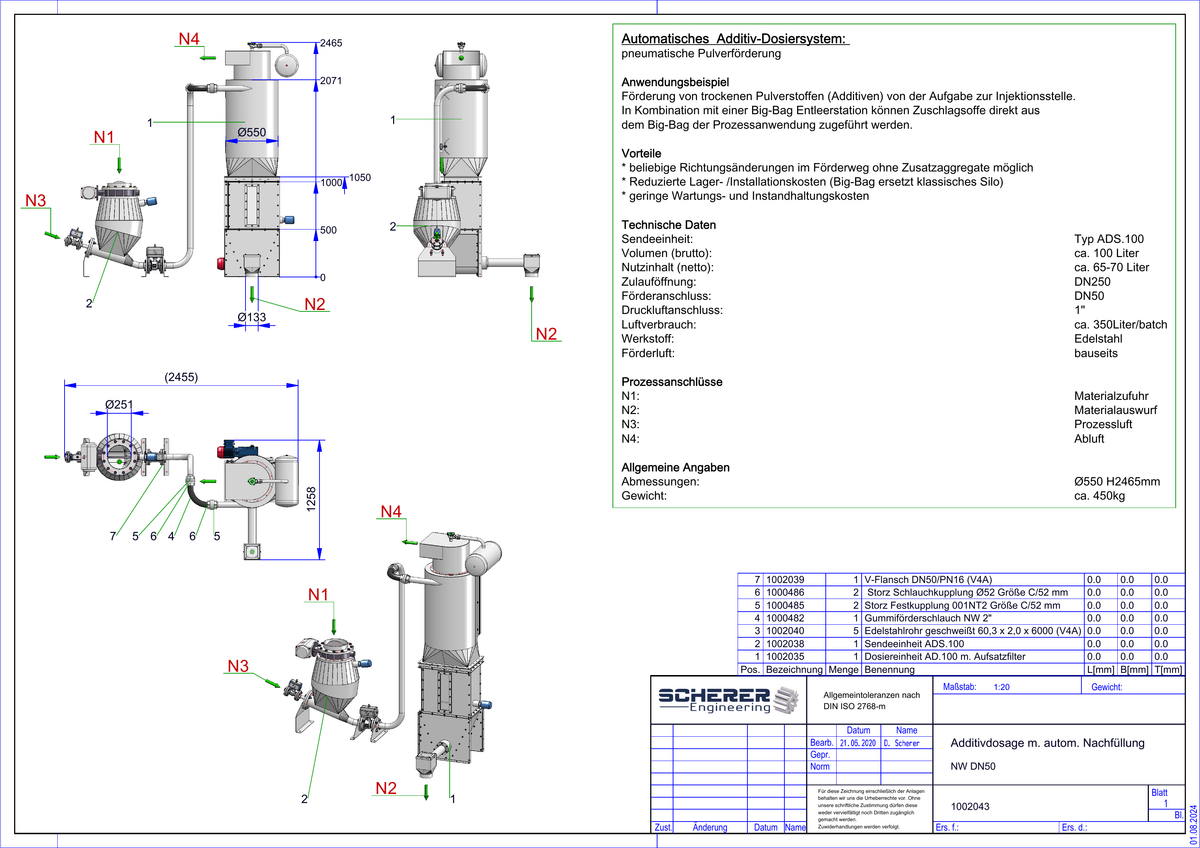

• Technische Übersichts- und Baugruppenzeichnung, Referenz 1002043
• Dokumentierte technische Produktdaten aus dem Engineering IP Master DN-002646
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
• Dokumentierte technische Produktdaten aus dem Engineering IP Master DN-002646
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
Technische Dokumentation
Technische Dokumentation
- IP-ID
- IP-017
- Zeichnungsreferenz
- 1002043
- HELiOS / Dokumentenreferenz
- Zeichnung 1002043; Engineering Asset Database DN-002646; Shop-Arbeitsstand REV01
- Produktfamilie
- Additivdosierung
- Kategorie
- Dosier- und Fördertechnik
- Technologiereife
- Industrieeinsatz
- Entwicklungsstatus
- Grundentwicklung
Lizenz- & Nutzungsrechte
Lizenz- & Nutzungsrechte
Die Nutzung erfolgt ausschließlich auf Grundlage einer Lizenzvereinbarung. Standardgrundlage ist eine nicht-exklusive, zeitlich unbefristete Nutzungslizenz, sofern nichts Abweichendes vereinbart wird. Der Nutzungsumfang kann insbesondere Projektabwicklung, Angebotserstellung, Entwicklung technischer Lösungen und Weiterentwicklung bestehender Systeme umfassen. Fertigungs-, Serien-, Weitergabe-, Unterlizenzierungs- und sonstige kommerzielle Verwertungsrechte werden für das jeweilige Asset ausdrücklich im konkreten Lizenzvertrag festgelegt. Die Lizenzvergütung wird asset- bzw. projektbezogen nach Nutzungsumfang und wirtschaftlicher Verwertung bestimmt.
Teilen
Lizenz oder Engineering anfragen
Sie möchten dieses Engineering-Asset lizenzieren, fertigen oder an Ihre Anwendung anpassen? Nennen Sie in der Anfrage die IP-ID, den Einsatzfall und den gewünschten Nutzungsumfang.
