IP-018 | 4-fach Schneckenboden Ø500
IP-018 | 4-fach Schneckenboden Ø500
Lizenzpreis auf Anfrage
Lizenz / Engineering anfragen
Lizenzumfang und Vergütung werden asset- bzw. projektbezogen festgelegt.
Die IP-ID wird an die Anfrage übergeben. Lizenzumfang und Vergütung werden projektbezogen festgelegt.
Progressiver Vierfach-Schneckenboden für schwer fließende Schüttgüter
Der 4-fach Schneckenboden Ø500 ist als robuster Bunkeraustrag für schwer fließende und nicht frei rieselfähige Schüttgüter ausgelegt. Vier separat angetriebene Schnecken mit progressiver Steigung ermöglichen einen kontrollierten Materialaustrag über eine großflächige Bunkeröffnung.
Technische Eckdaten
- Austragleistung: ca. 1.000–50.000 kg/h, anwendungsabhängig
- Schüttdichte Referenzbereich: ca. 150–700 kg/m³
- Anzahl Schnecken: 4 Stück
- Schneckendurchmesser: Ø500 mm
- Schneckensteigung: progressiv, 125–250 mm
- Anzahl Antriebe: 4 Stück
- Antriebsleistung: 4 × 5,5 kW
- Gesamtanschlussleistung: 22 kW
- Antriebsart: Aufsteckgetriebe
- Lagerung: Stehlager mit Spannhülse
- Drehzahlüberwachung: vorhanden
- Anschlussöffnung: L 3.440 × B 2.130 mm
- Abmessungen Referenzausführung: L 5.353 × B 2.250 × H 833 mm
- Gesamtgewicht: ca. 5.810 kg
Konstruktive Merkmale
- vier separat angetriebene Schneckenbäume
- progressive Schneckensteigung zur gleichmäßigen Austragung über die Bunkerfläche
- rechts- und linksläufige Schneckenausführung
- großflächige Anschlussöffnung für Bunker- und Siloanwendungen
- Revisionsklappen am Auslaufbereich
- Überwachung der Schneckendrehzahl
- für Biomasse, Ersatzbrennstoffe, Recyclingmaterial und weitere schwer fließende Schüttgüter geeignet
Technischer Lieferumfang
Technischer Lieferumfang

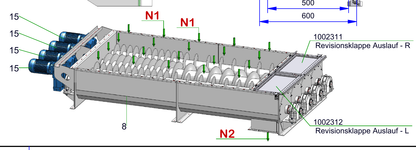

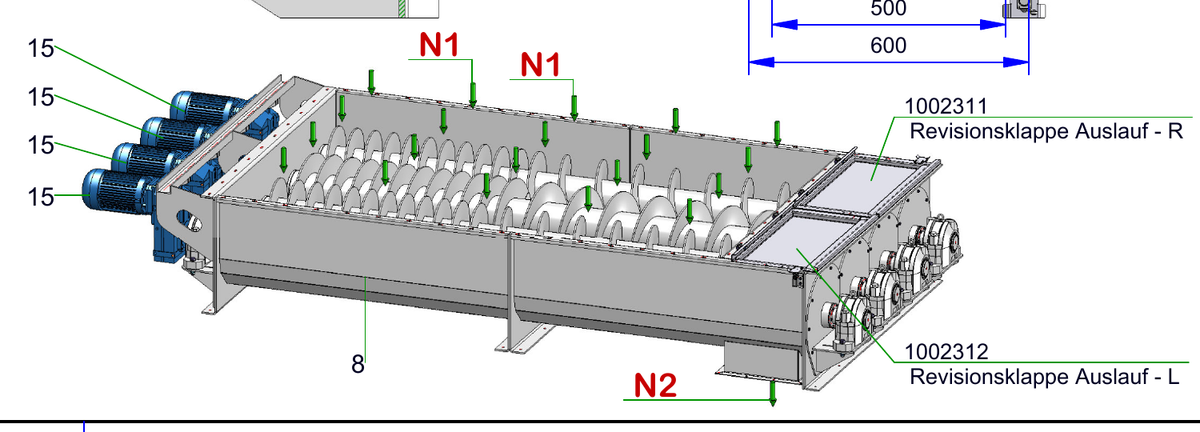

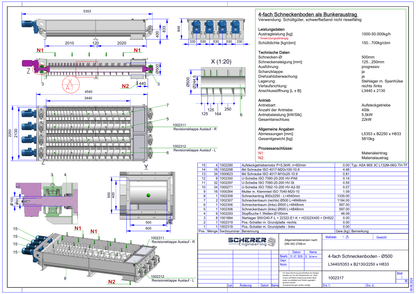

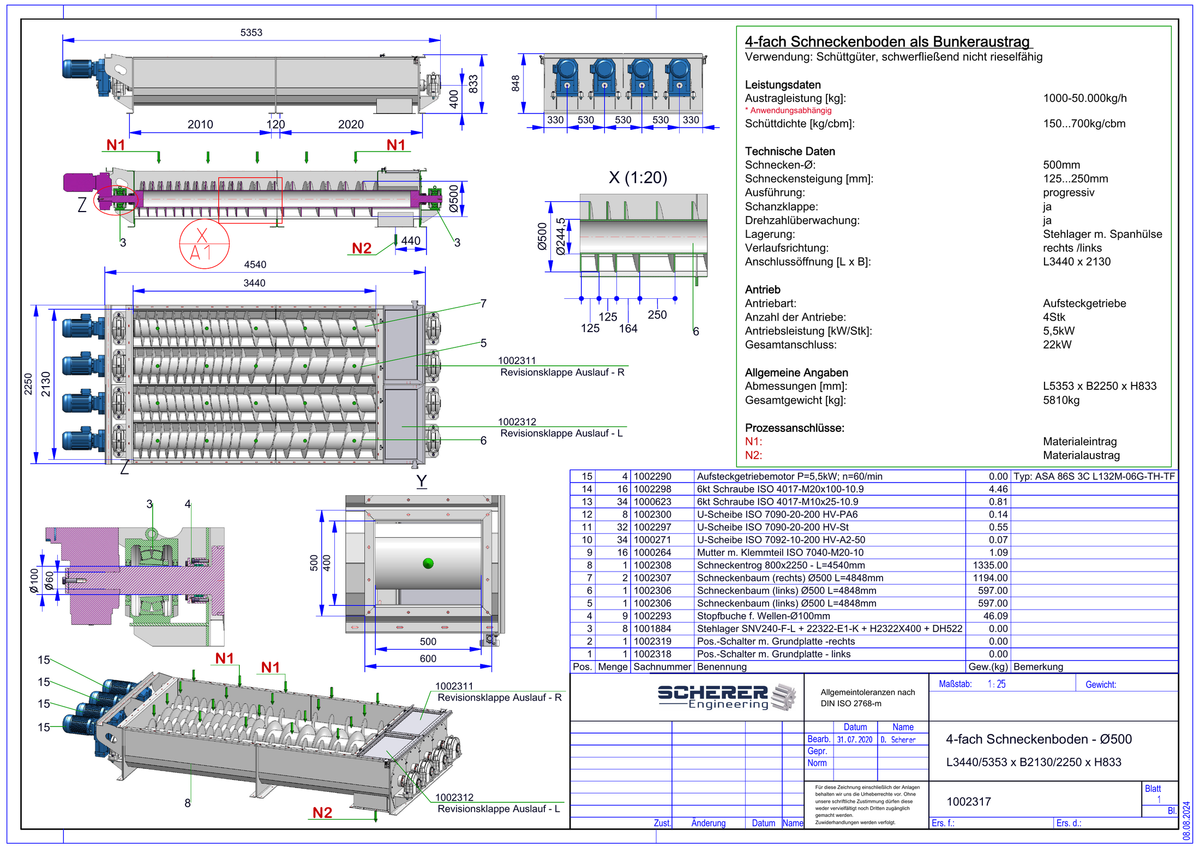

• Technische Übersichts- und Baugruppenzeichnung, Referenz 1002317
• Dokumentierte technische Produktdaten aus dem Engineering IP Master DN-002646
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
• Dokumentierte technische Produktdaten aus dem Engineering IP Master DN-002646
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
Technische Dokumentation
Technische Dokumentation
- IP-ID
- IP-018
- Zeichnungsreferenz
- 1002317
- HELiOS / Dokumentenreferenz
- Zeichnung 1002317; Engineering Asset Database DN-002646; Shop-Arbeitsstand REV01
- Produktfamilie
- Materialannahme & Austrag
- Kategorie
- Austragstechnik / Material Handling
- Technologiereife
- Industrieeinsatz
- Entwicklungsstatus
- Grundentwicklung
Lizenz- & Nutzungsrechte
Lizenz- & Nutzungsrechte
Die Nutzung erfolgt ausschließlich auf Grundlage einer Lizenzvereinbarung. Standardgrundlage ist eine nicht-exklusive, zeitlich unbefristete Nutzungslizenz, sofern nichts Abweichendes vereinbart wird. Der Nutzungsumfang kann insbesondere Projektabwicklung, Angebotserstellung, Entwicklung technischer Lösungen und Weiterentwicklung bestehender Systeme umfassen. Fertigungs-, Serien-, Weitergabe-, Unterlizenzierungs- und sonstige kommerzielle Verwertungsrechte werden für das jeweilige Asset ausdrücklich im konkreten Lizenzvertrag festgelegt. Die Lizenzvergütung wird asset- bzw. projektbezogen nach Nutzungsumfang und wirtschaftlicher Verwertung bestimmt.
Teilen
Lizenz oder Engineering anfragen
Sie möchten dieses Engineering-Asset lizenzieren, fertigen oder an Ihre Anwendung anpassen? Nennen Sie in der Anfrage die IP-ID, den Einsatzfall und den gewünschten Nutzungsumfang.
