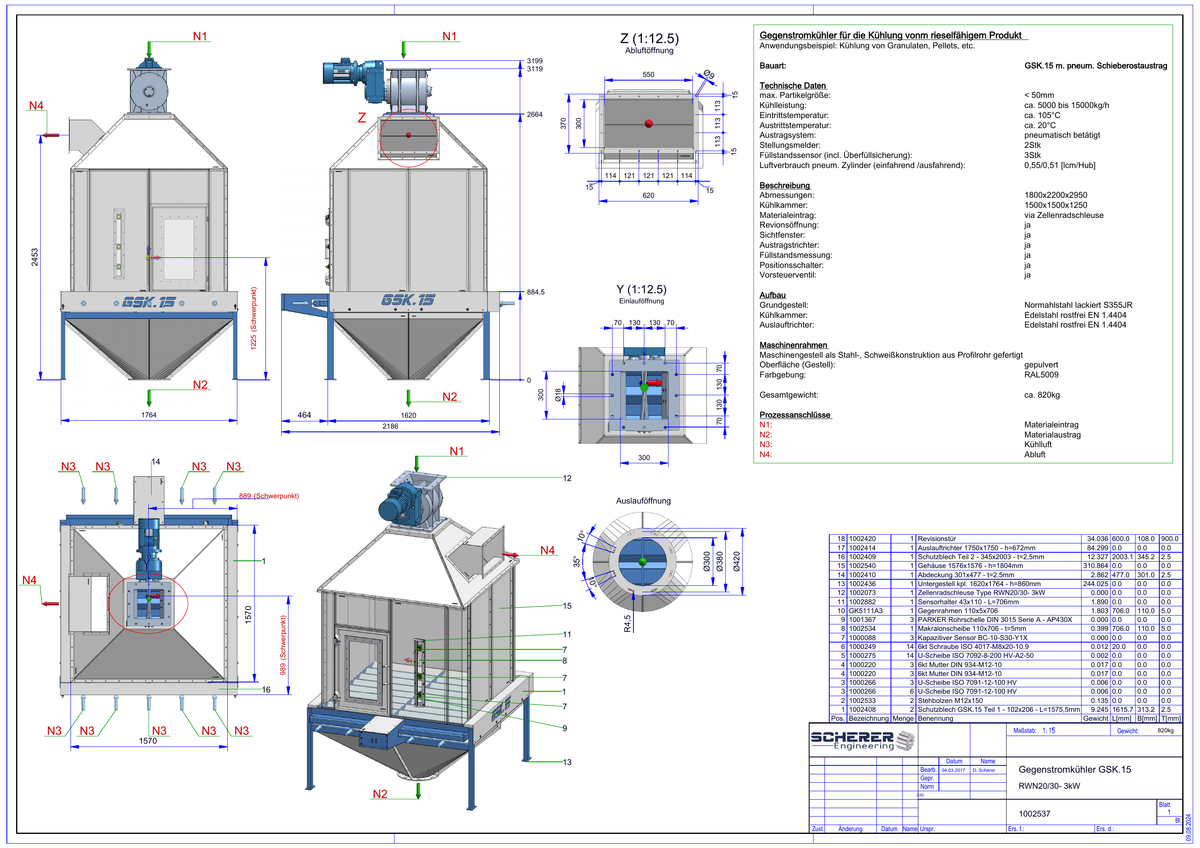

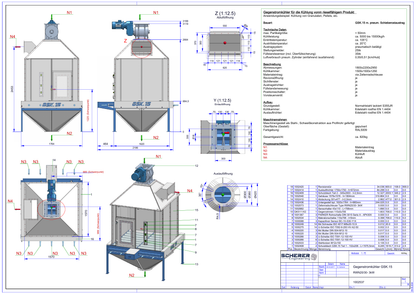

• IP-019 Gegenstromkühler GSK.15 - vollständige Zeichnung 1002537

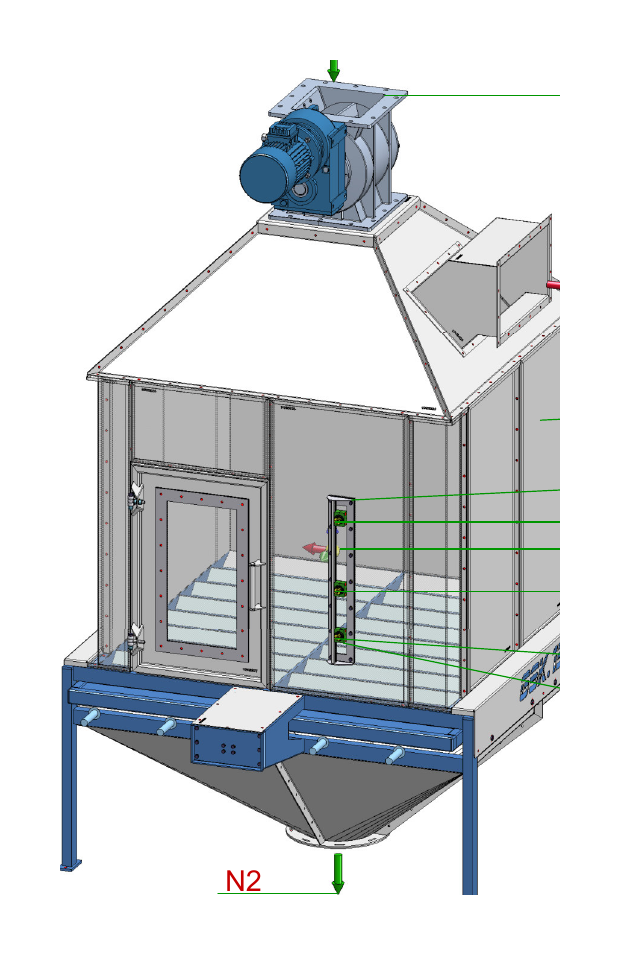

  • IP-019 Gegenstromkühler GSK.15 - isometrische Ansicht
1 2

IP-019 | Gegenstromkühler GSK.15

IP-019 | Gegenstromkühler GSK.15

Lizenzpreis auf Anfrage
Lizenzumfang und Vergütung werden asset- bzw. projektbezogen festgelegt.
Lizenz / Engineering anfragen

Die IP-ID wird an die Anfrage übergeben. Lizenzumfang und Vergütung werden projektbezogen festgelegt.

Industrieller Gegenstromkühler für rieselfähige Granulate und Pellets

Der GSK.15 ist als industrieller Gegenstromkühler für die Abkühlung rieselfähiger Produkte ausgelegt. Die Anlage kombiniert eine Edelstahl-Kühlkammer mit pneumatisch betätigtem Schieberostaustrag, Zellenradschleuse am Materialeintrag und automatischer Füllstandsüberwachung für den kontinuierlichen Betrieb in Pelletier- und Granulatanlagen.

Technische Eckdaten

  • Kühlleistung: ca. 5.000–15.000 kg/h
  • max. Partikelgröße: < 50 mm
  • Eintrittstemperatur: ca. 105 °C
  • Austrittstemperatur: ca. 20 °C
  • Bauart: GSK.15 mit pneumatischem Schieberostaustrag
  • Kühlkammer: 1.500 × 1.500 × 1.250 mm
  • Abmessungen: ca. 1.800 × 2.200 × 2.950 mm
  • Gesamtgewicht: ca. 820 kg
  • Materialeintrag: über Zellenradschleuse
  • Füllstandssensoren inkl. Überfüllsicherung: 3 Stück
  • Stellungsmelder: 2 Stück
  • Austragsystem: pneumatisch betätigt
  • Kühlkammer / Auslauftrichter: Edelstahl EN 1.4404
  • Grundgestell: S355JR
  • Farbgebung Gestell: RAL 5009, pulverbeschichtet

Konstruktive Merkmale

  • Gegenstromprinzip für die Kühlung von Pellets und Granulaten
  • pneumatischer Schieberostaustrag
  • automatische Füllstandsüberwachung mit Überfüllsicherung
  • Materialeintrag über Zellenradschleuse
  • Revisionsöffnung und Sichtfenster für Wartung und Prozesskontrolle
  • Edelstahl-Kühlkammer und Edelstahl-Auslauftrichter
  • robustes geschweißtes Stahlrahmengestell
  • Prozessanschlüsse für Materialeintrag, Materialaustrag, Kühlluft und Abluft

Technischer Lieferumfang

• Technische Übersichts- und Baugruppenzeichnung, Referenz 1002537
• Dokumentierte technische Produktdaten aus dem Engineering IP Master DN-002646
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind

Technische Dokumentation

IP-ID
IP-019
Zeichnungsreferenz
1002537
HELiOS / Dokumentenreferenz
Zeichnung 1002537; Engineering Asset Database DN-002646; Shop-Arbeitsstand REV01
Produktfamilie
Gegenstromkühler
Kategorie
Kühltechnik
Technologiereife
Industrieeinsatz
Entwicklungsstatus
Grundentwicklung

Lizenz- & Nutzungsrechte

Die Nutzung erfolgt ausschließlich auf Grundlage einer Lizenzvereinbarung. Standardgrundlage ist eine nicht-exklusive, zeitlich unbefristete Nutzungslizenz, sofern nichts Abweichendes vereinbart wird. Der Nutzungsumfang kann insbesondere Projektabwicklung, Angebotserstellung, Entwicklung technischer Lösungen und Weiterentwicklung bestehender Systeme umfassen. Fertigungs-, Serien-, Weitergabe-, Unterlizenzierungs- und sonstige kommerzielle Verwertungsrechte werden für das jeweilige Asset ausdrücklich im konkreten Lizenzvertrag festgelegt. Die Lizenzvergütung wird asset- bzw. projektbezogen nach Nutzungsumfang und wirtschaftlicher Verwertung bestimmt.
Vollständige Details anzeigen

Lizenz oder Engineering anfragen

Sie möchten dieses Engineering-Asset lizenzieren, fertigen oder an Ihre Anwendung anpassen? Nennen Sie in der Anfrage die IP-ID, den Einsatzfall und den gewünschten Nutzungsumfang.
