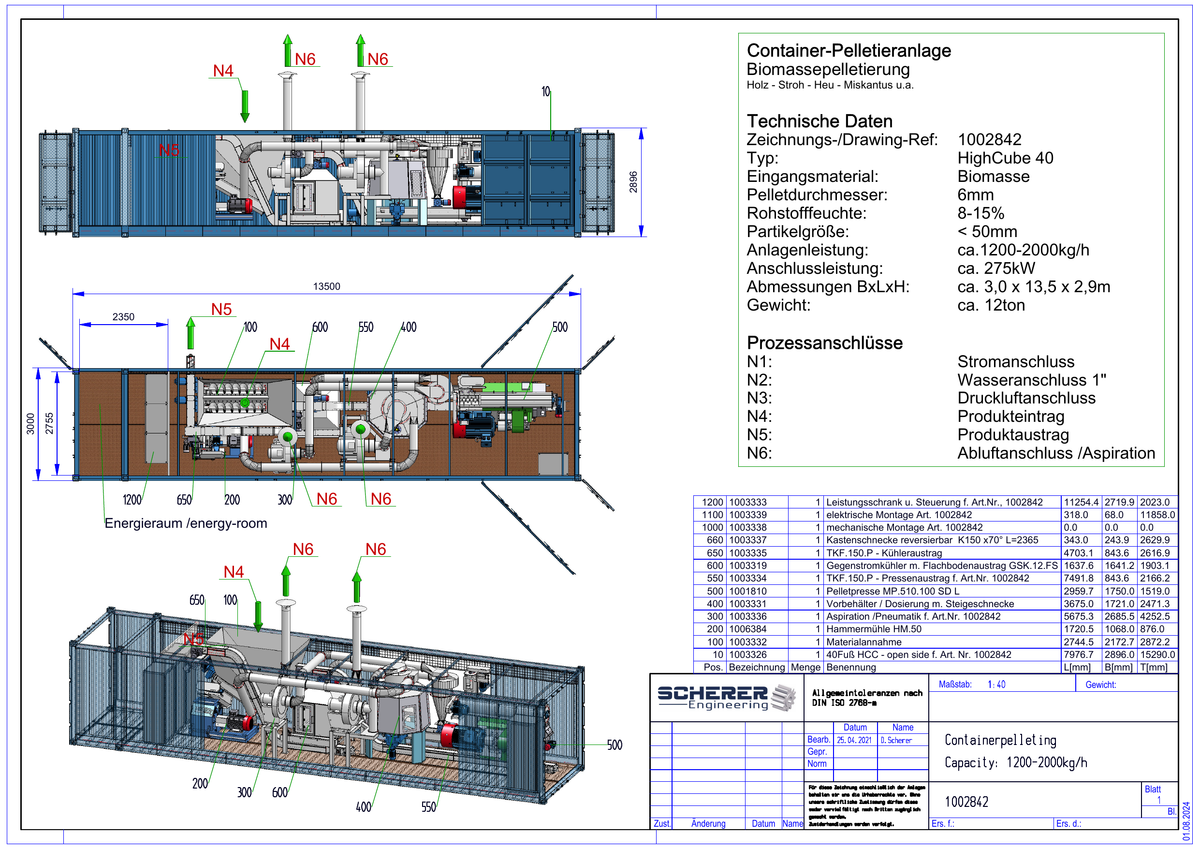

• IP-021 Container-Pelletieranlage 1,2–2,0 t/h - vollständige Zeichnung 1002842

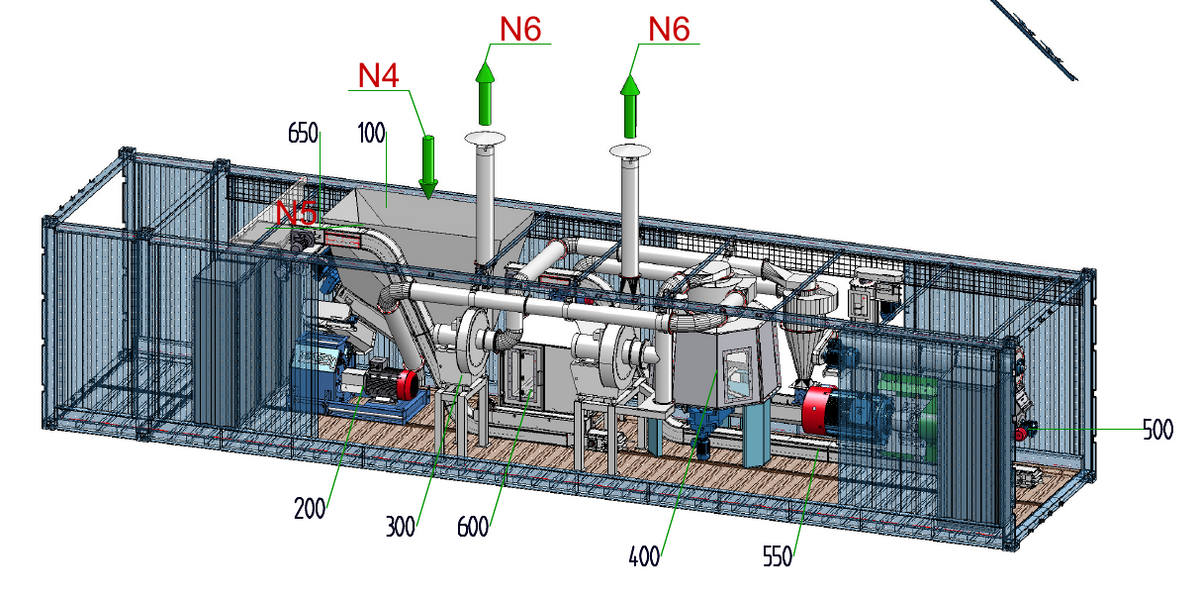

  • IP-021 Container-Pelletieranlage 1,2–2,0 t/h - isometrische Anlagenansicht
1 2

IP-021 | Container-Pelletieranlage 1,2–2,0 t/h

IP-021 | Container-Pelletieranlage 1,2–2,0 t/h

Lizenzpreis auf Anfrage
Lizenzumfang und Vergütung werden asset- bzw. projektbezogen festgelegt.
Lizenz / Engineering anfragen

Die IP-ID wird an die Anfrage übergeben. Lizenzumfang und Vergütung werden projektbezogen festgelegt.

Vollständig integrierte Biomasse-Pelletieranlage im 40'-High-Cube-Container

Die Container-Pelletieranlage ist als kompakte, mobile Prozesslinie für die Pelletierung unterschiedlicher Biomassen ausgelegt. Materialannahme, Vermahlung, Aspiration, Dosierung, Pelletierung, Kühlung, Fördertechnik sowie Schalt- und Steuerungstechnik sind in einer containerisierten Gesamtanlage integriert.

Technische Eckdaten

  • Anlagenleistung: ca. 1.200–2.000 kg/h
  • Anschlussleistung: ca. 275 kW
  • Gewicht: ca. 12 t
  • Container: 40' High Cube
  • Abmessungen Referenzausführung: ca. B 3,0 × L 13,5 × H 2,9 m
  • Eingangsmaterial: Biomasse
  • geeignete Referenzmaterialien: Holz, Stroh, Heu, Miscanthus u. a.
  • Rohstofffeuchte: ca. 8–15 %
  • Partikelgröße: < 50 mm
  • Pelletdurchmesser: 6 mm

Konstruktive Merkmale

  • Materialannahme im Containerverbund
  • Hammermühle HM.50
  • Aspiration und Pneumatik
  • Vorbehälter / Dosierung mit Steigeschnecke
  • Pelletpresse MP.510.100 SD
  • Pressen- und Kühleraustrag über Trogkettenförderer TKF.150.P
  • Gegenstromkühler GSK.12.FS mit Flachbodenaustrag
  • reversierbare Kastenschnecke für den Produktaustrag
  • integrierter Leistungsschrank und Steuerung
  • separater Energieraum innerhalb des Anlagenkonzepts

Prozessanschlüsse

  • N1: Stromanschluss
  • N2: Wasseranschluss 1 Zoll
  • N3: Druckluftanschluss
  • N4: Produkteintrag
  • N5: Produktaustrag
  • N6: Abluftanschluss / Aspiration

Technischer Lieferumfang

• Technische Gesamtanlagen- und Containerlayoutzeichnung, Referenz 1002842
• Systemstruktur mit Materialannahme, Hammermühle, Aspiration/Pneumatik, Dosierung, Pelletpresse, Kühler, Fördertechnik sowie Schalt- und Steuerungstechnik
• Dokumentierte technische Produktdaten aus dem Engineering IP Master DN-002646
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Detailzeichnungen, Stücklisten, Schnittstellen- oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
