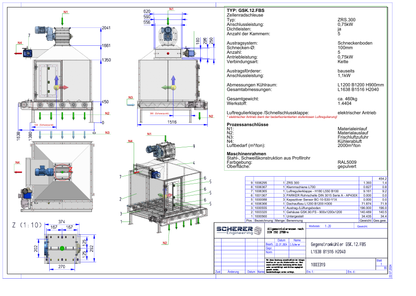

• IP-022 Gegenstromkühler GSK.12.FBS - vollständige Zeichnung 1003319

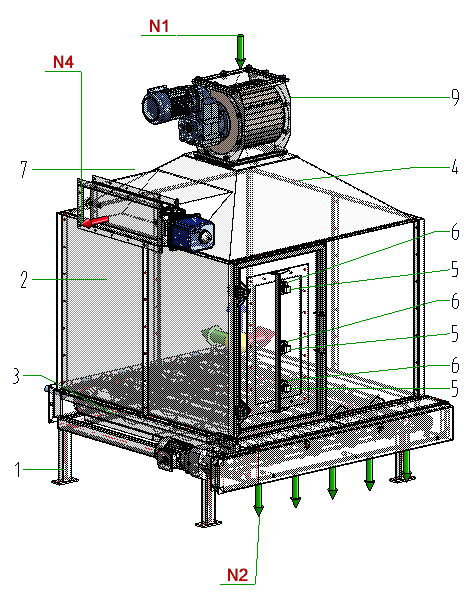

  • IP-022 Gegenstromkühler GSK.12.FBS – technische Baugruppenansicht 1003319
1 2

IP-022 | Gegenstromkühler GSK.12.FBS

IP-022 | Gegenstromkühler GSK.12.FBS

Lizenzpreis auf Anfrage
Lizenzumfang und Vergütung werden asset- bzw. projektbezogen festgelegt.
Lizenz / Engineering anfragen

Die IP-ID wird an die Anfrage übergeben. Lizenzumfang und Vergütung werden projektbezogen festgelegt.

Kompakter Gegenstromkühler mit fünfkammerigem Schneckenbodenaustrag

Der GSK.12.FBS ist als Gegenstromkühler für die Kühlung rieselfähiger Pellets und Granulate ausgelegt. Die Konstruktion kombiniert einen Kühlraum aus Edelstahl mit integriertem Schneckenboden, Zellenradschleuse und elektrisch betätigter Luftregulier- bzw. Schnellschlussklappe.

Technische Eckdaten

  • Typ: GSK.12.FBS
  • Kühlraum: L 1.200 × B 1.200 × H 900 mm
  • Gesamtabmessungen: L 1.638 × B 1.516 × H 2.040 mm
  • Gesamtgewicht: ca. 460 kg
  • Werkstoff produktberührter Bereich: Edelstahl 1.4404
  • Luftbedarf: ca. 2.000 m³/t
  • Zellenradschleuse: ZRS.300, 0,75 kW
  • Austragsystem: Schneckenboden
  • Anzahl Austragsschnecken: 5
  • Schneckendurchmesser: Ø100 mm
  • Antriebsleistung Schneckenboden: 0,75 kW
  • Kraftübertragung Schneckenboden: Kette
  • Austragsförderer: bauseits; Referenz-Anschlussleistung 1,1 kW
  • Maschinenrahmen: Stahl-Schweißkonstruktion aus Profilrohr
  • Oberfläche Rahmen: pulverbeschichtet, RAL 5009

Konstruktive Merkmale

  • fünfkammeriger Schneckenbodenaustrag
  • integrierte Zellenradschleuse ZRS.300 am Materialeintrag
  • elektrisch angetriebene Luftregulier- und Schnellschlussklappe
  • bedarfsorientierte stufenlose Luftregulierung
  • integrierter Austrag-/Lüftungsboden
  • kapazitive Sensorik im Kühlbereich
  • Prozessanschlüsse für Materialeinlauf, Materialauslauf, Frischluftzufuhr und Kühlerabluft
  • für Pelletier-, Biomasse-, Futtermittel- und Granulatanwendungen geeignet

Technischer Lieferumfang

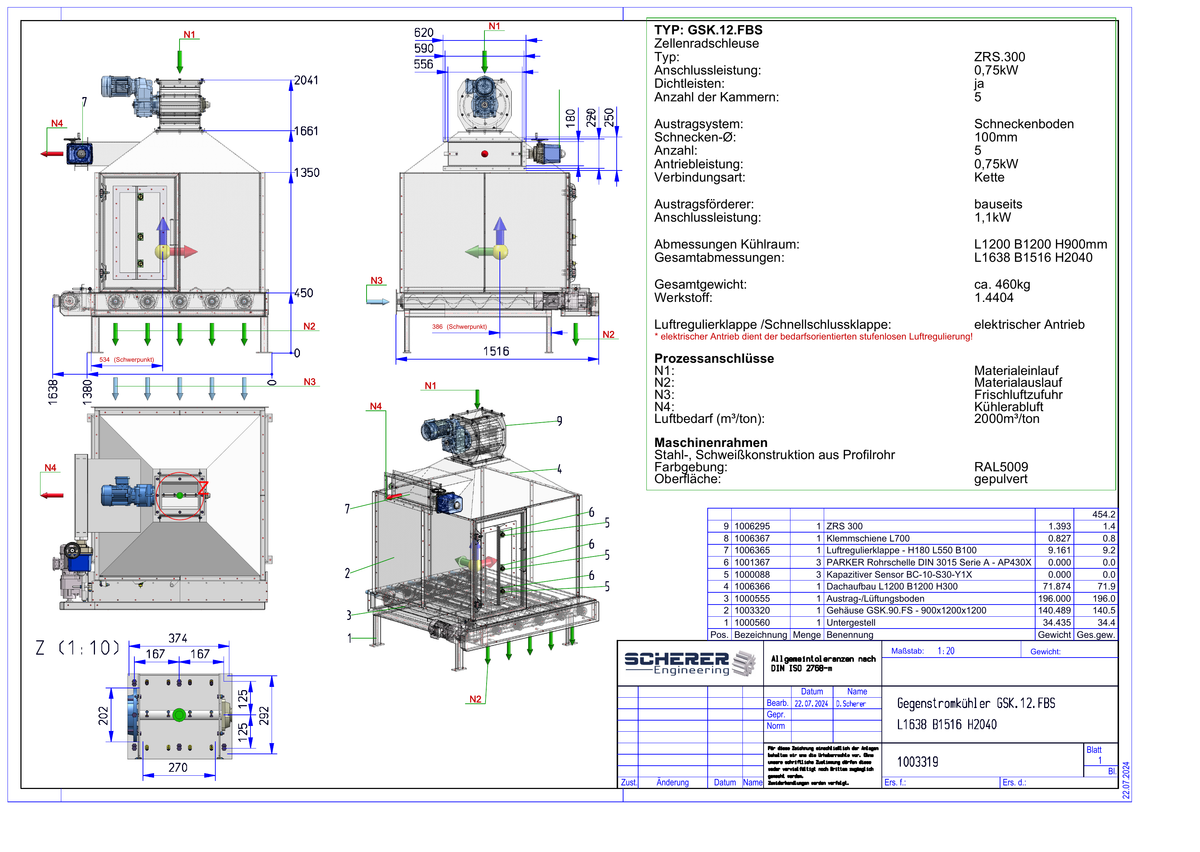

• Technische Übersichts- und Baugruppenzeichnung, Referenz 1003319
• Dokumentierte technische Produktdaten aus dem Engineering IP Master DN-002646
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
