IP-023 | L-Schneckenförderer KS.300
IP-023 | L-Schneckenförderer KS.300
Lizenzpreis auf Anfrage
Lizenz / Engineering anfragen
Lizenzumfang und Vergütung werden asset- bzw. projektbezogen festgelegt.
Die IP-ID wird an die Anfrage übergeben. Lizenzumfang und Vergütung werden projektbezogen festgelegt.
Horizontal-/Vertikal-Schneckenförderer für kontinuierliche Schüttgut- und Granulatförderung

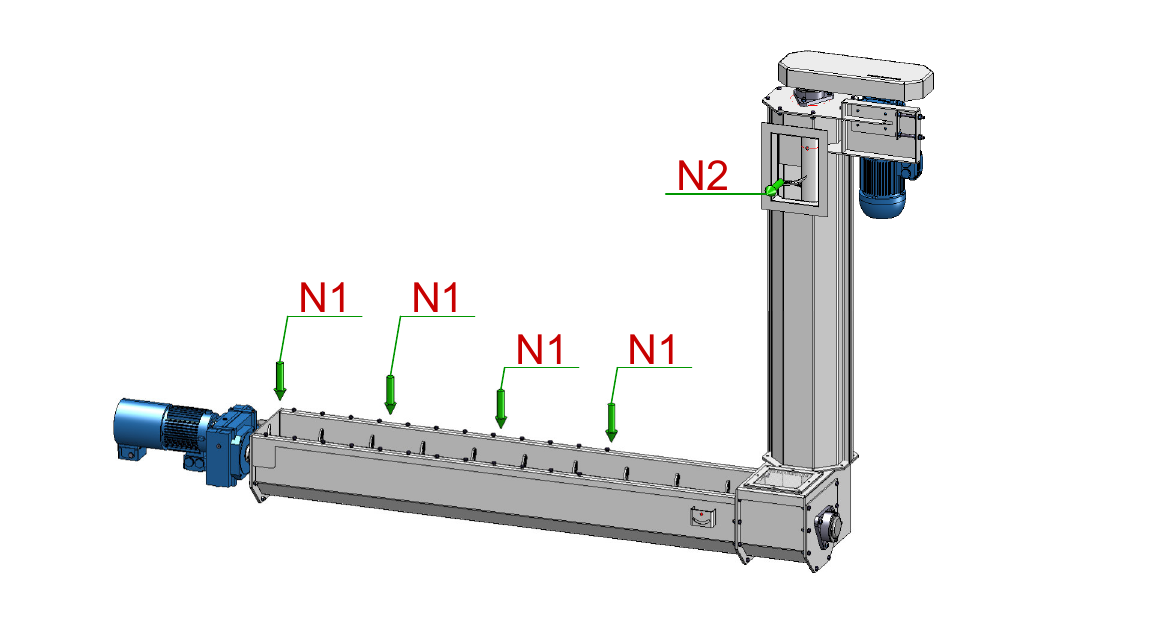

Der KS.300 L-Förderer ist als kompakter Überhebeförderer für den kontinuierlichen Materialtransport bei beengten Platzverhältnissen ausgelegt. Die Konstruktion kombiniert eine horizontale Kastenschnecke mit einer vertikalen Förderstufe und einem 90°-Schneckenkasten zu einer platzsparenden L-förmigen Förderlösung.
Technische Eckdaten
- Ausführung: KS.300 L-Förderer
- Anwendung: Überhebeförderer
- Förderleistung: ca. 3–7 t/h, anwendungsabhängig
- Anschlussleistung: 2 × 2,2 kW = 4,4 kW
- Referenzabmessungen: L 3.633 mm, H 2.200 mm
- Referenz-Trogweite: 300 mm
- weitere verfügbare Trogweiten: 400 / 500 / 600 mm
- Leistungsangaben Referenz: Holzhackschnitzel / Holzspäne
Konstruktive Merkmale
- horizontale Kastenschnecke KS.300
- vertikale Kastenschnecke KS.300
- 90°-Schneckenkasten als Übergabeeinheit
- kontrollierter und kontinuierlicher Materialtransport
- platzsparende Bauweise für beengte Aufstellverhältnisse
- keine Eigenlufterzeugung wie bei pneumatischen bzw. elevatorbasierten Förderprinzipien
- wartungs- und verschleißarme Förderlösung
- Prozessanschlüsse N1 Materialaufgabe und N2 Materialabgabe
Technischer Lieferumfang
Technischer Lieferumfang

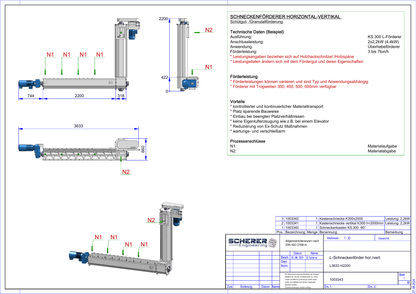

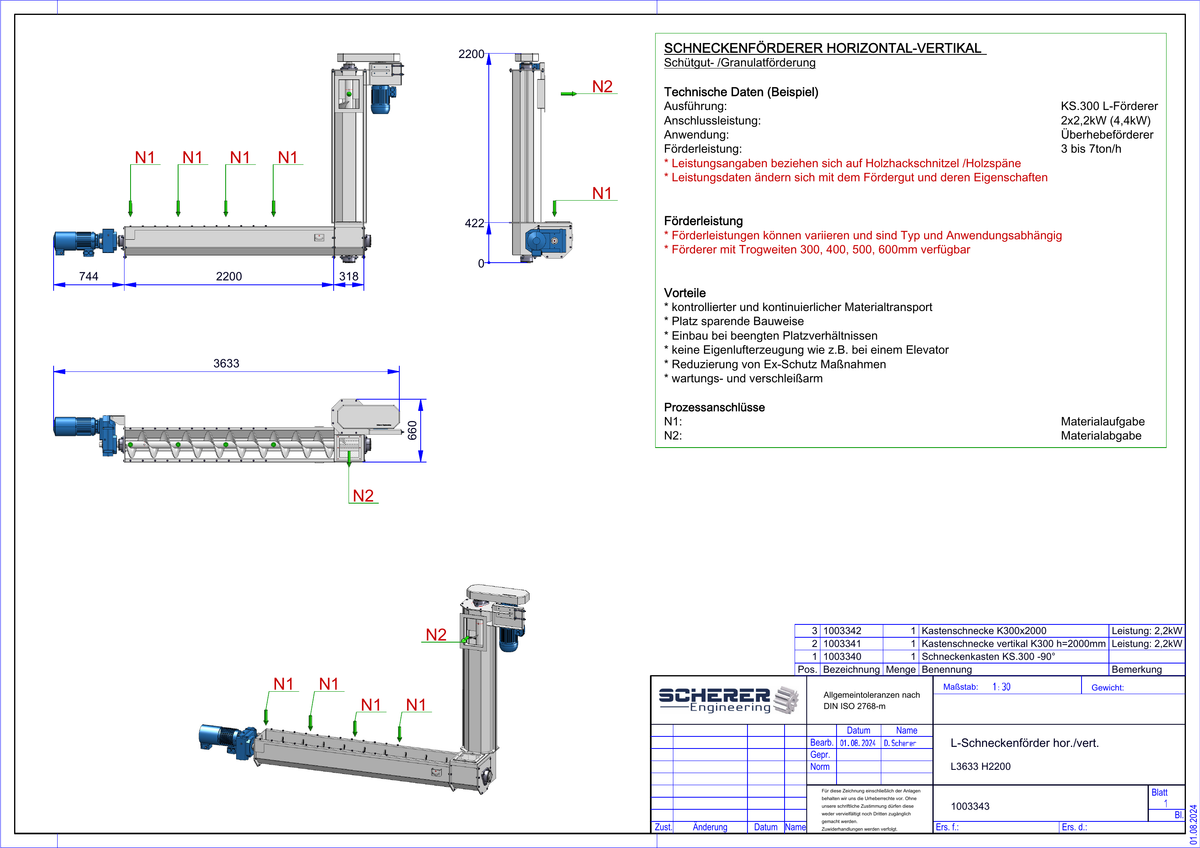

• Technische Übersichts- und Baugruppenzeichnung, Referenz 1003343
• Dokumentierte technische Produktdaten aus dem Engineering IP Master DN-002646
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
• Dokumentierte technische Produktdaten aus dem Engineering IP Master DN-002646
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
Technische Dokumentation
Technische Dokumentation
- IP-ID
- IP-023
- Zeichnungsreferenz
- 1003343
- HELiOS / Dokumentenreferenz
- Zeichnung 1003343; Engineering Asset Database DN-002646; Shop-Arbeitsstand REV01
- Produktfamilie
- Kastenschnecken
- Kategorie
- Fördertechnik
- Technologiereife
- Industrieeinsatz
- Entwicklungsstatus
- Grundentwicklung
Lizenz- & Nutzungsrechte
Lizenz- & Nutzungsrechte
Die Nutzung erfolgt ausschließlich auf Grundlage einer Lizenzvereinbarung. Standardgrundlage ist eine nicht-exklusive, zeitlich unbefristete Nutzungslizenz, sofern nichts Abweichendes vereinbart wird. Der Nutzungsumfang kann insbesondere Projektabwicklung, Angebotserstellung, Entwicklung technischer Lösungen und Weiterentwicklung bestehender Systeme umfassen. Fertigungs-, Serien-, Weitergabe-, Unterlizenzierungs- und sonstige kommerzielle Verwertungsrechte werden für das jeweilige Asset ausdrücklich im konkreten Lizenzvertrag festgelegt. Die Lizenzvergütung wird asset- bzw. projektbezogen nach Nutzungsumfang und wirtschaftlicher Verwertung bestimmt.
