IP-025 | Mobile Mahl- und Dosieranlage
IP-025 | Mobile Mahl- und Dosieranlage
Lizenzpreis auf Anfrage
Lizenz / Engineering anfragen
Lizenzumfang und Vergütung werden asset- bzw. projektbezogen festgelegt.
Die IP-ID wird an die Anfrage übergeben. Lizenzumfang und Vergütung werden projektbezogen festgelegt.

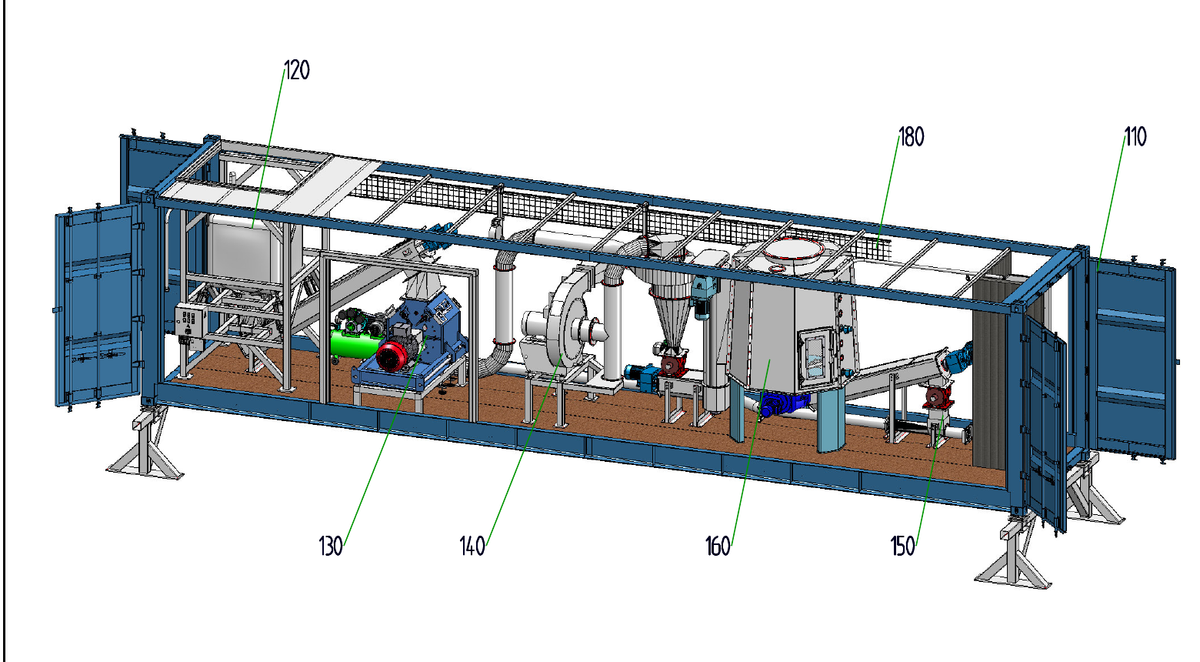

Mobile Aufbereitungsanlage im 40'-High-Cube-Container für Vermahlung und Dosierung von Holzhackschnitzeln
Die mobile Mahl- und Dosieranlage ist als containerisierte Prozesslinie für die dezentrale Aufbereitung von Holzhackschnitzeln ausgelegt. Materialeintrag, Mahlstufe, Aspiration/Pneumatik, Injektor, Vorbehälter mit Dosierung sowie Steuerung sind in einer kompakten 40'-High-Cube-Containerlösung integriert.
Technische Eckdaten
- Aufbau: Containeranlage
- Bauart: 40 Fuß High Cube Double Door
- Anwendung: Vermahlung von Holzhackschnitzeln
- Durchsatzleistung: ca. 1.000 kg/h mit Mahleinsatz Ø5 mm
- Mahlsiebe: anwendungsabhängig Ø3–12 mm
- Partikelgröße Eingang: < 50 mm
- Produktfeuchte: < 15 %
- Anschlussleistung: ca. 70 kW
- Dosierbunker: ca. 1,5 m³
- Abmessungen: ca. L 12.193 × B 2.438 × H 2.896 mm
- Gesamtgewicht: ca. 14 t
Konstruktive Merkmale
- integrierter Materialeintrag
- Mahlsektion für Holzhackschnitzel
- Aspiration und pneumatische Materialführung
- Injektor ZRS.200 mit Rohrleitung DN125
- Vorbehälter VB.16 mit Dosierung und Steigeschnecke
- integrierte mechanische und elektrische Installation
- zentrale Schalt- und Steuerungstechnik
- mobile, containerisierte Anlagenstruktur für dezentrale Aufbereitung
Technischer Lieferumfang
Technischer Lieferumfang

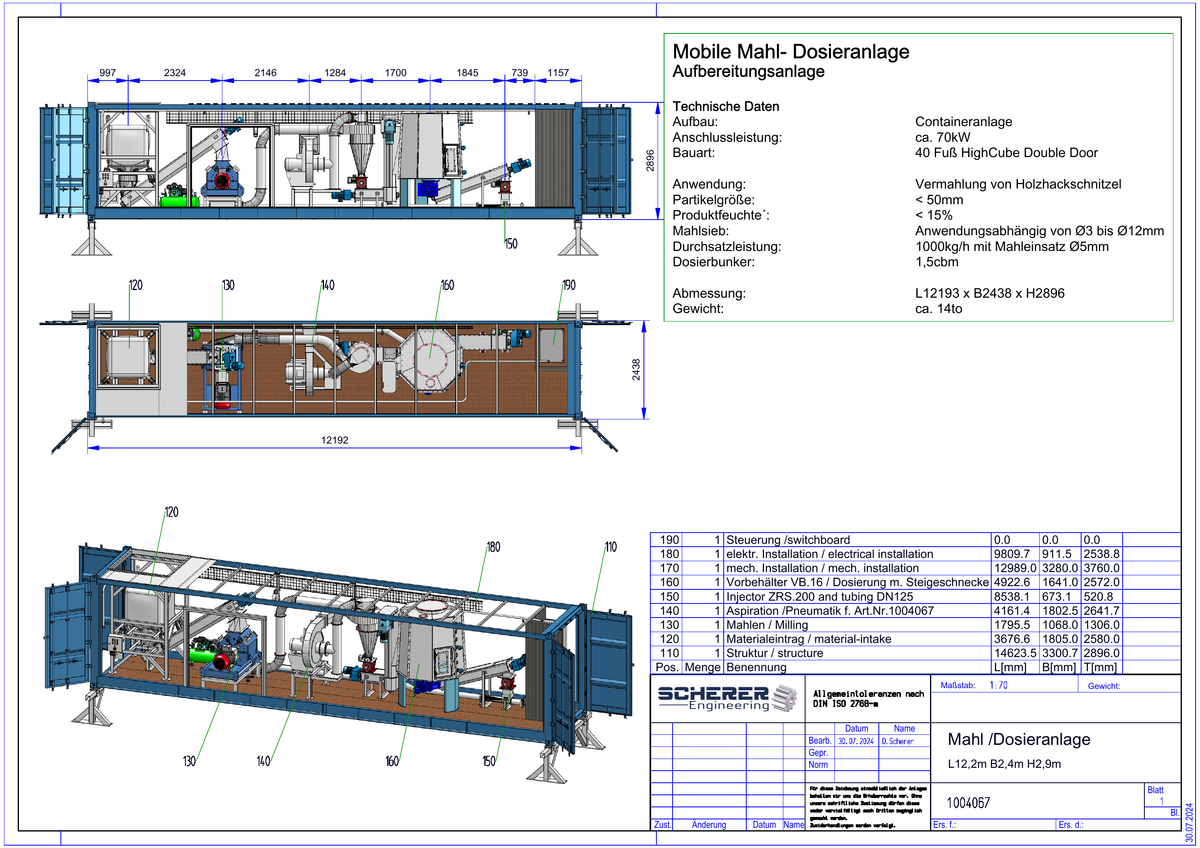

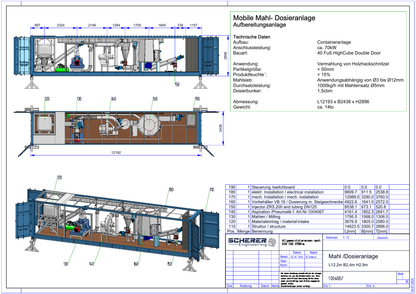

• Technische Gesamtanlagen- und Containerlayoutzeichnung, Referenz 1004067
• Systemstruktur mit Materialeintrag, Mahlsektion, Aspiration/Pneumatik, Injektor, Vorbehälter/Dosierung sowie Schalt- und Steuerungstechnik
• Dokumentierte technische Produktdaten aus dem Engineering IP Master DN-002646
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Detailzeichnungen, Stücklisten, Schnittstellen- oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
• Systemstruktur mit Materialeintrag, Mahlsektion, Aspiration/Pneumatik, Injektor, Vorbehälter/Dosierung sowie Schalt- und Steuerungstechnik
• Dokumentierte technische Produktdaten aus dem Engineering IP Master DN-002646
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Detailzeichnungen, Stücklisten, Schnittstellen- oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
Technische Dokumentation
Technische Dokumentation
- IP-ID
- IP-025
- Zeichnungsreferenz
- 1004067
- HELiOS / Dokumentenreferenz
- Zeichnung 1004067; Engineering Asset Database DN-002646; Shop-Arbeitsstand REV01
- Produktfamilie
- Containeranlagen
- Kategorie
- Mobile Prozessanlage / Containerlösung
- Technologiereife
- Industrieeinsatz
- Entwicklungsstatus
- Systementwicklung
Lizenz- & Nutzungsrechte
Lizenz- & Nutzungsrechte
Die Nutzung erfolgt ausschließlich auf Grundlage einer Lizenzvereinbarung. Standardgrundlage ist eine nicht-exklusive, zeitlich unbefristete Nutzungslizenz, sofern nichts Abweichendes vereinbart wird. Der Nutzungsumfang kann insbesondere Engineering, Projektabwicklung, Angebotserstellung, Entwicklung technischer Lösungen und Weiterentwicklung bestehender Systeme umfassen. Fertigungs-, Serien-, Weitergabe-, Unterlizenzierungs- und sonstige kommerzielle Verwertungsrechte werden für das jeweilige Asset ausdrücklich im konkreten Lizenzvertrag festgelegt. Die Lizenzvergütung wird asset- bzw. projektbezogen nach Nutzungsumfang und wirtschaftlicher Verwertung bestimmt.
Teilen
Lizenz oder Engineering anfragen
Sie möchten dieses Engineering-Asset lizenzieren, fertigen oder an Ihre Anwendung anpassen? Nennen Sie in der Anfrage die IP-ID, den Einsatzfall und den gewünschten Nutzungsumfang.
