IP-027 | Trogkettenförderer TKF.400 – 15°
IP-027 | Trogkettenförderer TKF.400 – 15°
Lizenzpreis auf Anfrage
Lizenz / Engineering anfragen
Lizenzumfang und Vergütung werden asset- bzw. projektbezogen festgelegt.
Die IP-ID wird an die Anfrage übergeben. Lizenzumfang und Vergütung werden projektbezogen festgelegt.

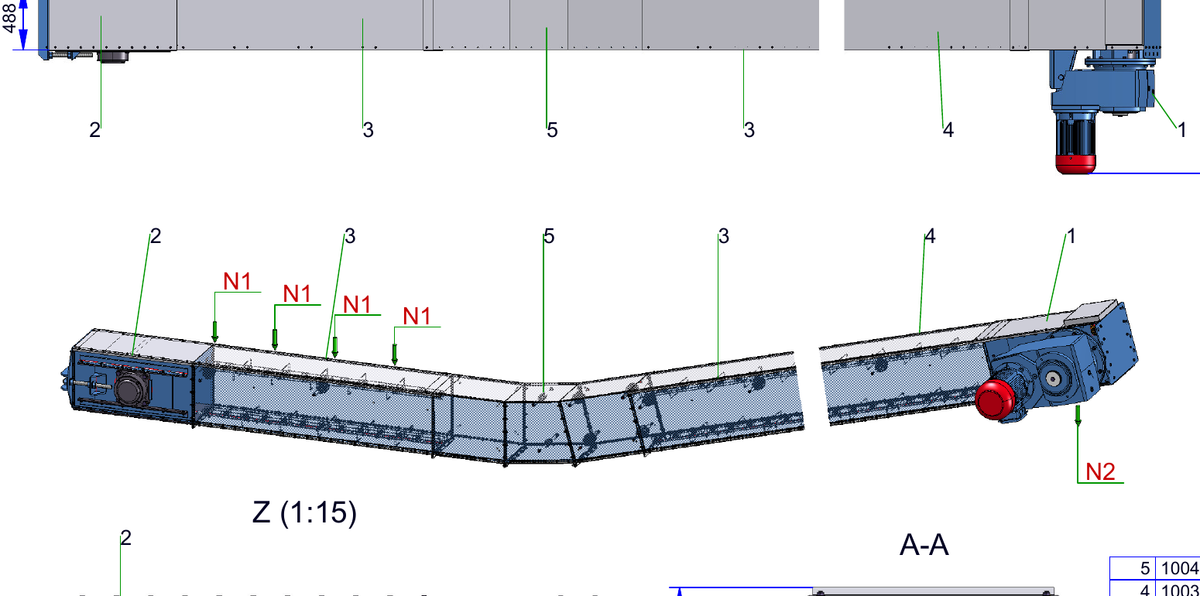

Modularer Trogkettenförderer für staubarme Schüttgutförderung über horizontale und steigende Förderstrecken
Der TKF.400 ist als robuster Langsamläufer für die kontinuierliche Förderung von Holzspänen, Spanmaterial und vergleichbaren Schüttgütern ausgelegt. Die Referenzausführung kombiniert eine horizontale Förderstrecke mit einem 15°-Segmentbogen und einer steigenden Förderstrecke zu einer modular aufgebauten Gesamtförderlänge von rund 20 m.
Technische Eckdaten
- Typ: TKF.400
- Fördermenge: ca. 8 t/h
- Fördervolumen: ca. 27,36 m³/h
- Referenz-Schüttgewicht: ca. 200 kg/m³
- Produktfeuchte: < 20 %
- Fördergut Referenz: Holzspäne / Spanmaterial
- Trogbreite: 400 mm
- Troglänge horizontal: ca. 3.700 mm
- Troglänge steigend: ca. 15.000 mm
- Segmentbogen: ca. 1.800 mm / 15°
- Fördergeschwindigkeit: ca. 0,23 m/s
- Produkthöhe im Förderer: ca. 120 mm
- Anschlussleistung: 9,2 kW
- Gesamtgewicht Referenzausführung: ca. 2.706 kg
- Geräuschpegel: ca. 54–64 dB
Konstruktive Merkmale
- modularer Aufbau mit Antriebsstation, Spannstation, geraden Fördertrögen und 15°-Segmentbogen
- Laschenkette mit zentraler Führungsschiene
- kugelgelagerte Führungsrollen in der Rückführung
- antistatischer Zwischenboden
- Deckelblech aus Edelstahl 1.4571
- Normalstahloberflächen pulverbeschichtet in RAL 5009
- Edelstahloberflächen natur / unbehandelt
- Prozessanschlüsse für Materialeintrag und Materialaustrag
Technischer Lieferumfang
Technischer Lieferumfang

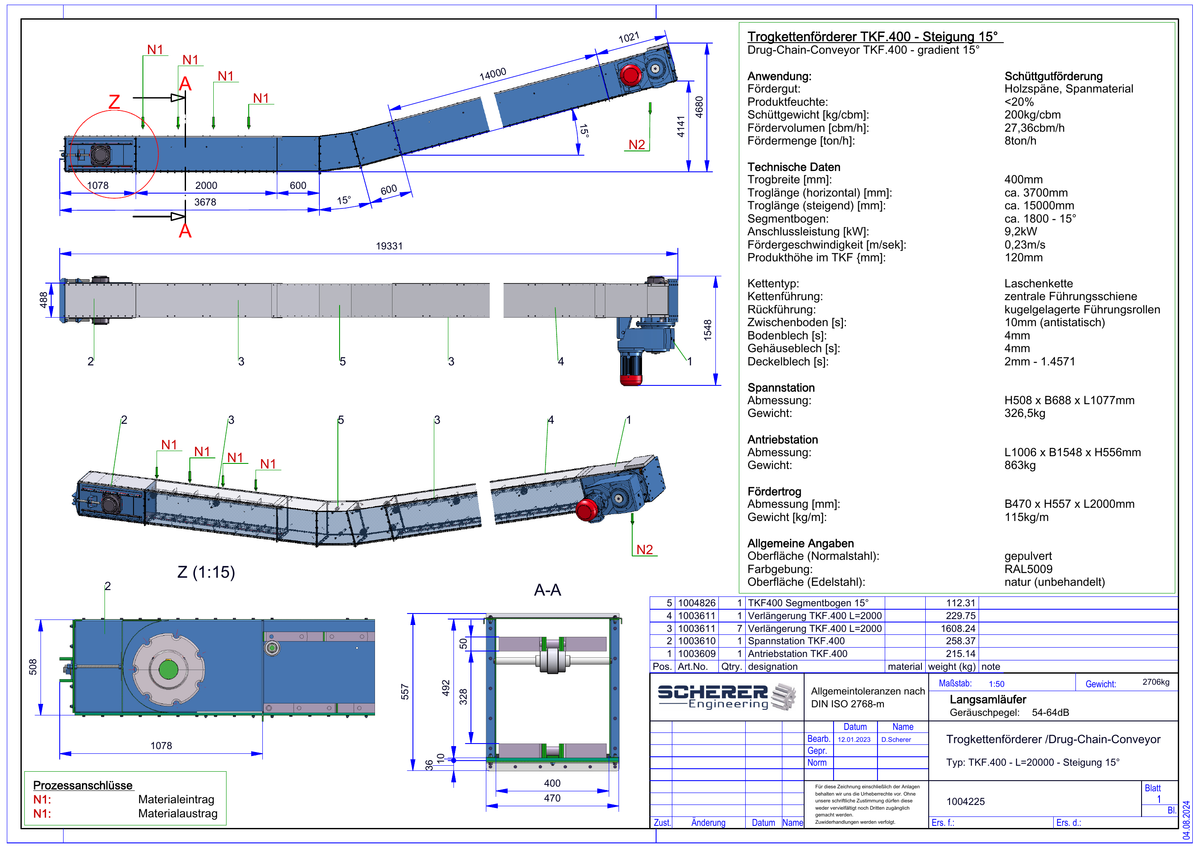

• Technische Übersichts- und Baugruppenzeichnung, Referenz 1004225
• Dokumentierte technische Produktdaten aus dem Engineering IP Master DN-002646
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
• Dokumentierte technische Produktdaten aus dem Engineering IP Master DN-002646
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
Technische Dokumentation
Technische Dokumentation
- IP-ID
- IP-027
- Zeichnungsreferenz
- 1004225
- HELiOS / Dokumentenreferenz
- Zeichnung 1004225; Engineering Asset Database DN-002646; Shop-Arbeitsstand REV01
- Produktfamilie
- Trogkettenförderer
- Kategorie
- Fördertechnik / Schüttgutförderung
- Technologiereife
- Industrieeinsatz
- Entwicklungsstatus
- Grundentwicklung
Lizenz- & Nutzungsrechte
Lizenz- & Nutzungsrechte
Die Nutzung erfolgt ausschließlich auf Grundlage einer Lizenzvereinbarung. Standardgrundlage ist eine nicht-exklusive, zeitlich unbefristete Nutzungslizenz, sofern nichts Abweichendes vereinbart wird. Der Nutzungsumfang kann insbesondere Projektabwicklung, Angebotserstellung, Entwicklung technischer Lösungen und Weiterentwicklung bestehender Systeme umfassen. Fertigungs-, Serien-, Weitergabe-, Unterlizenzierungs- und sonstige kommerzielle Verwertungsrechte werden für das jeweilige Asset ausdrücklich im konkreten Lizenzvertrag festgelegt. Die Lizenzvergütung wird asset- bzw. projektbezogen nach Nutzungsumfang und wirtschaftlicher Verwertung bestimmt.
Teilen
Lizenz oder Engineering anfragen
Sie möchten dieses Engineering-Asset lizenzieren, fertigen oder an Ihre Anwendung anpassen? Nennen Sie in der Anfrage die IP-ID, den Einsatzfall und den gewünschten Nutzungsumfang.
