IP-028 | Kastenschnecke KS.300
IP-028 | Kastenschnecke KS.300
Lizenzpreis auf Anfrage
Lizenz / Engineering anfragen
Lizenzumfang und Vergütung werden asset- bzw. projektbezogen festgelegt.
Die IP-ID wird an die Anfrage übergeben. Lizenzumfang und Vergütung werden projektbezogen festgelegt.
Modularer Kastenschneckenförderer für Biomasse und Schüttgüter
Die KS.300 ist als robuste, modular aufgebaute Kastenschnecke für die Förderung von Hackschnitzeln, Biomasse, Spänen und vergleichbaren Schüttgütern ausgelegt. Die Konstruktion bildet eine skalierbare Plattform innerhalb der KS-Baureihe und kann hinsichtlich Baulänge, Einlauf und Auslauf an die jeweilige Anwendung angepasst werden.
Technische Eckdaten – Referenzkonfiguration
- Förderleistung: 500–5.000 kg/h, anwendungsabhängig
- Antriebsleistung: 2,2 kW
- Drehzahl: ca. 40 min⁻¹
- Flügeldurchmesser: Ø280 mm
- Schneckensteigung: 230 mm
- Flügelstärke: 8 mm
- Schneckenbaum: Ø77–90 mm
- Werkstoff Grundkonstruktion: S235JR
- Deckel: 2 mm, EN 1.4571
- Oberfläche: pulverbeschichtet, RAL 9005
- Überlastklappe: vorhanden
- Abmessungen Referenzausführung: L 3655 × B 440 × H 446 mm
- Gewicht: ca. 283 kg
Konstruktive Merkmale
- modularer Schneckentrog mit Deckel
- Aufsteckgetriebemotor
- Einlauf- und Auslauföffnungen anwendungsbezogen ausführbar
- Baulängen nach Kundenanforderung und Erfordernis
- verfügbare Baugrößen: KS.150, KS.300, KS.400, KS.450, KS.500 und KS.800

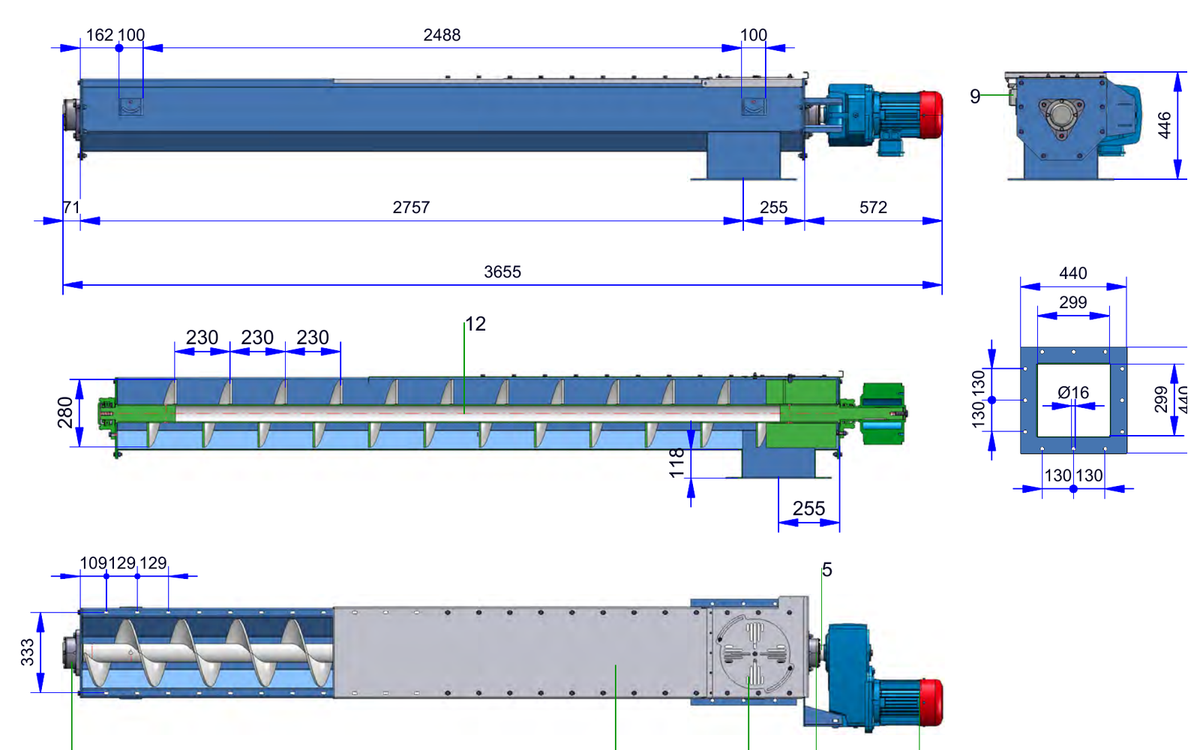

- Referenzzeichnung 1004226 für KS.300, L = 3000 mm
Technischer Lieferumfang
Technischer Lieferumfang

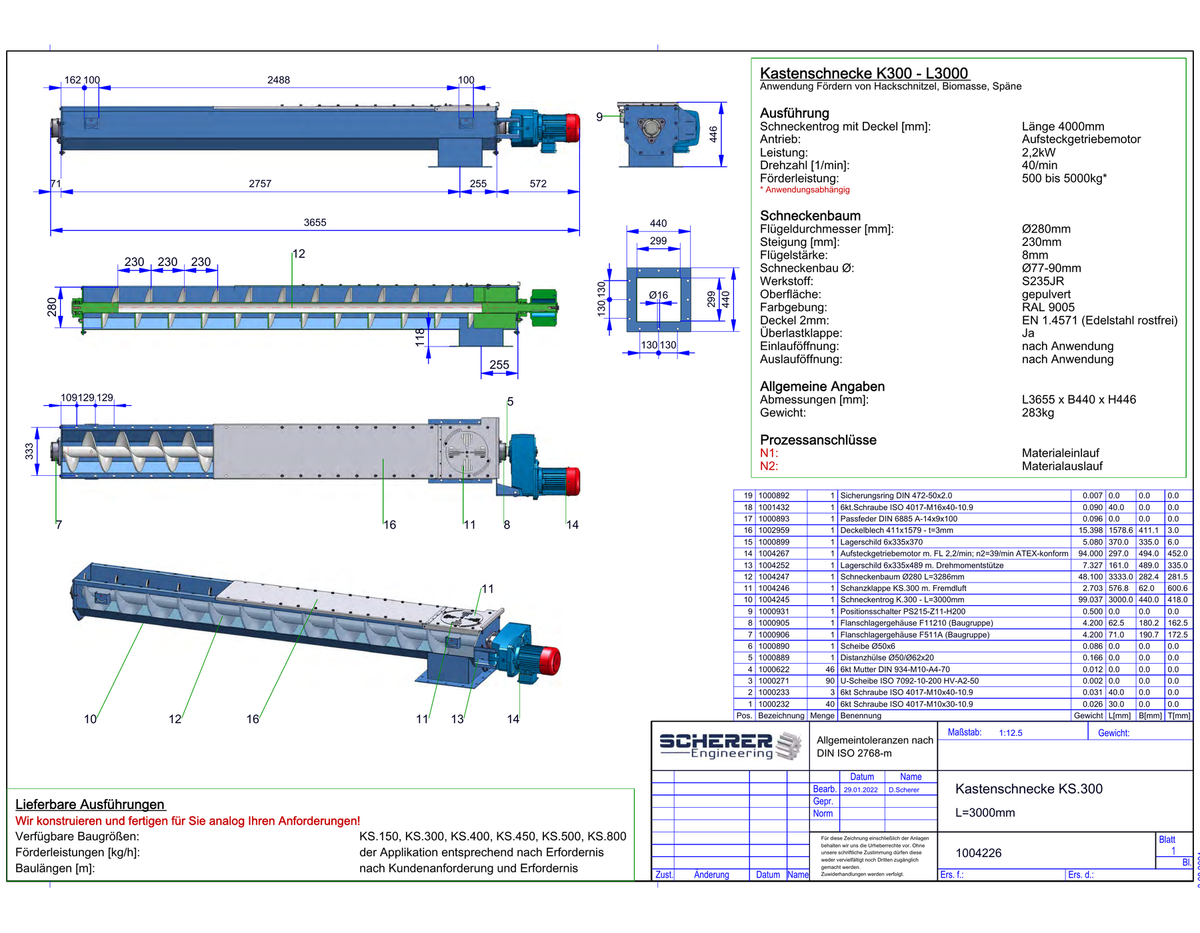

• Technische Übersichts- und Baugruppenzeichnung, Referenz 1004226
• Dokumentierte technische Produktdaten aus Engineering Asset Database DN-002646 und Engineering IP Portfolio DN-002647
• PDF-Dokumentation vorhanden
• STEP-Daten laut Asset Database derzeit offen
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
• Dokumentierte technische Produktdaten aus Engineering Asset Database DN-002646 und Engineering IP Portfolio DN-002647
• PDF-Dokumentation vorhanden
• STEP-Daten laut Asset Database derzeit offen
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
Technische Dokumentation
Technische Dokumentation
- IP-ID
- IP-028
- Zeichnungsreferenz
- 1004226
- HELiOS / Dokumentenreferenz
- Zeichnung 1004226; Engineering Asset Database DN-002646; Engineering IP Portfolio DN-002647
- Produktfamilie
- Kastenschnecken
- Kategorie
- Fördertechnik / Schneckenförderer
- Technologiereife
- Industrieeinsatz
- Entwicklungsstatus
- Grundentwicklung
Lizenz- & Nutzungsrechte
Lizenz- & Nutzungsrechte
Die Nutzung erfolgt ausschließlich auf Grundlage einer Lizenzvereinbarung. Standardgrundlage ist eine nicht-exklusive, zeitlich unbefristete Nutzungslizenz, sofern nichts Abweichendes vereinbart wird. Der Nutzungsumfang kann insbesondere Projektabwicklung, Angebotserstellung, Entwicklung technischer Lösungen und Weiterentwicklung bestehender Systeme umfassen. Fertigungs-, Serien-, Weitergabe-, Unterlizenzierungs- und sonstige kommerzielle Verwertungsrechte werden für das jeweilige Asset ausdrücklich im konkreten Lizenzvertrag festgelegt. Die Lizenzvergütung wird asset- bzw. projektbezogen nach Nutzungsumfang und wirtschaftlicher Verwertung bestimmt.
Teilen
Lizenz oder Engineering anfragen
Sie möchten dieses Engineering-Asset lizenzieren, fertigen oder an Ihre Anwendung anpassen? Nennen Sie in der Anfrage die IP-ID, den Einsatzfall und den gewünschten Nutzungsumfang.
