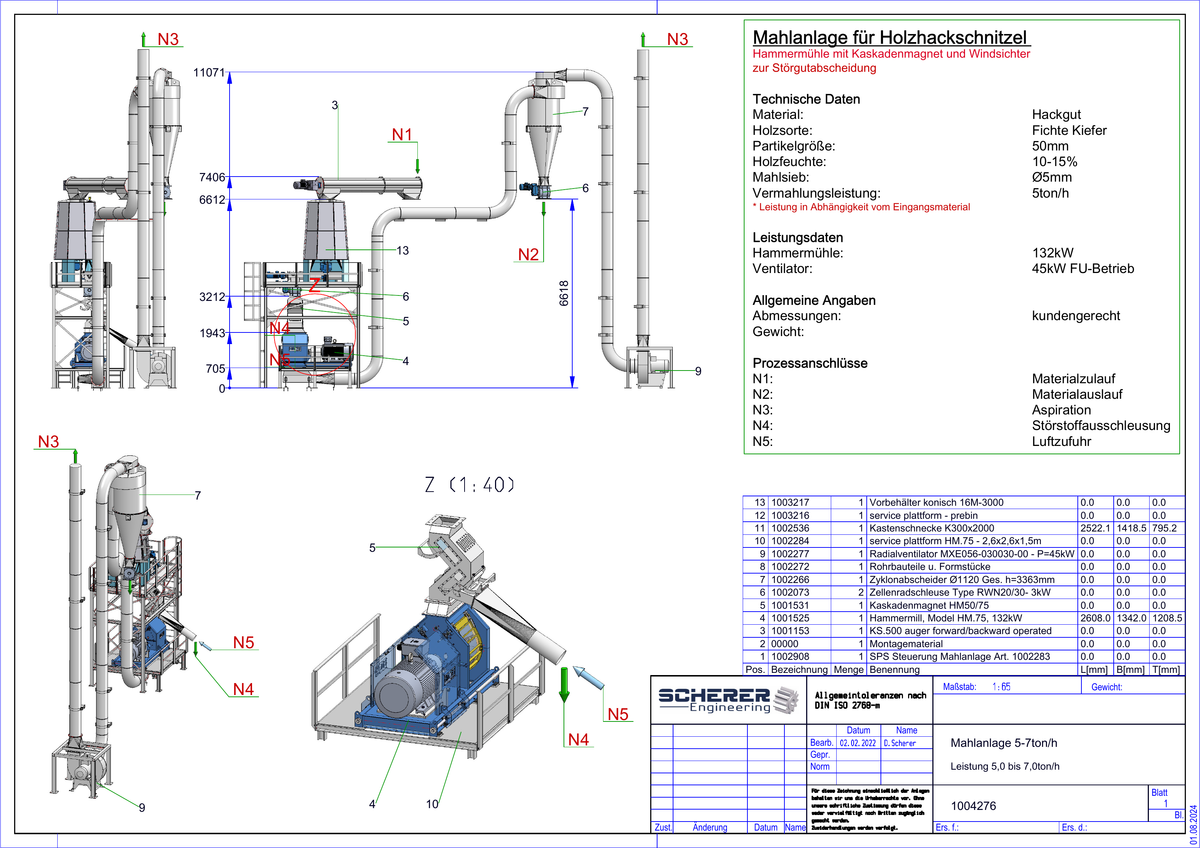

• IP-029 Mahlanlage 5–7 t/h für Holzhackschnitzel - vollständige Zeichnung 1004276

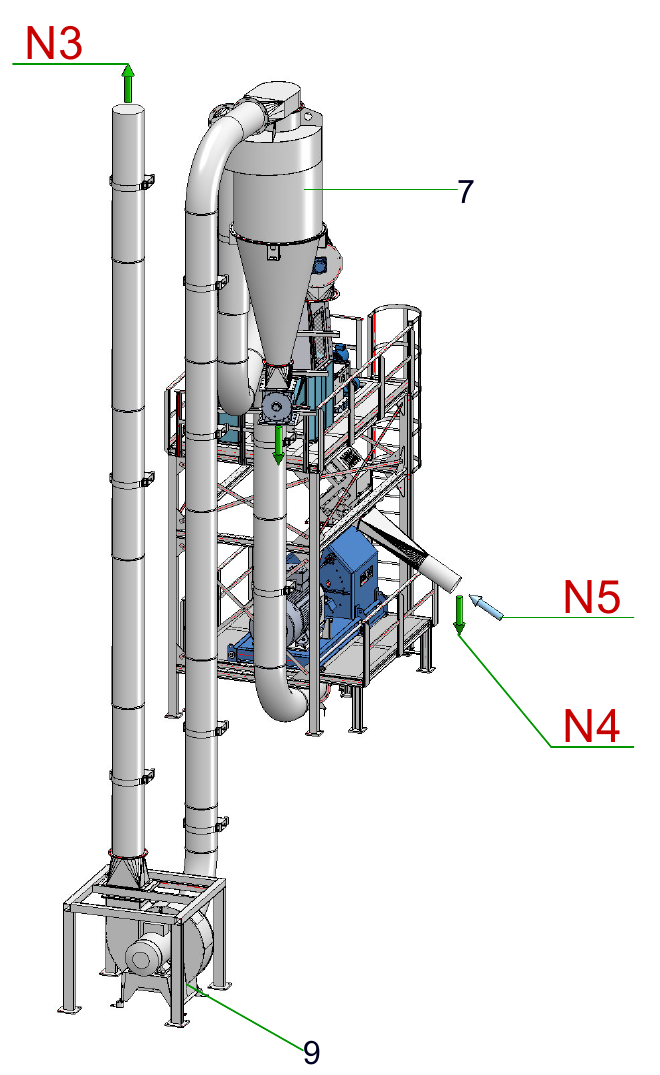

  • IP-029 Mahlanlage 5–7 t/h für Holzhackschnitzel - isometrische Anlagenansicht
1 2

IP-029 | Mahlanlage 5–7 t/h für Holzhackschnitzel

IP-029 | Mahlanlage 5–7 t/h für Holzhackschnitzel

Lizenzpreis auf Anfrage
Lizenzumfang und Vergütung werden asset- bzw. projektbezogen festgelegt.
Lizenz / Engineering anfragen

Die IP-ID wird an die Anfrage übergeben. Lizenzumfang und Vergütung werden projektbezogen festgelegt.

Industrielles Mahl- und Störstoffabscheidemodul für Holzhackschnitzel

Die Mahlanlage ist als integriertes Prozessmodul für die Vermahlung von Holzhackschnitzeln ausgelegt. Hammermühle, Kaskadenmagnet, Windsichter, Aspiration, Zyklonabscheider, Radialventilator, Vorbehälter, Fördertechnik und SPS-Steuerung bilden eine abgestimmte Systemeinheit.

Technische Eckdaten

  • Systemleistung: ca. 5–7 t/h, abhängig vom Eingangsmaterial
  • Referenz-Vermahlungsleistung: 5 t/h
  • Referenzmaterial: Hackgut, Fichte / Kiefer
  • Partikelgröße Eingang: ca. 50 mm
  • Holzfeuchte: ca. 10–15 %
  • Mahlsieb Referenz: Ø5 mm
  • Hammermühle: HM.75, 132 kW
  • Radialventilator: 45 kW, FU-Betrieb
  • Abmessungen: kundengerecht

Konstruktive Merkmale

  • Hammermühle HM.75 als zentrale Mahlstufe
  • Kaskadenmagnet HM50/75 zur Metallabscheidung
  • Windsichter zur Störstoffabscheidung
  • Zyklonabscheider Ø1.120 mm, Gesamthöhe ca. 3.363 mm
  • zwei Zellenradschleusen RWN20/30 mit jeweils 3 kW
  • Radialventilator mit 45 kW im FU-Betrieb
  • Vorbehälter mit Serviceplattform
  • Kastenschnecke K300 × 2.000 sowie reversierbare KS.500
  • integrierte SPS-Steuerung

Prozessanschlüsse

  • N1: Materialzulauf
  • N2: Materialauslauf
  • N3: Aspiration
  • N4: Störstoffausschleusung
  • N5: Luftzufuhr

Technischer Lieferumfang

• Technische Gesamtanlagen- und Layoutzeichnung, Referenz 1004276
• Systemstruktur mit Hammermühle, Kaskadenmagnet, Windsichter, Aspiration, Zyklonabscheider, Ventilator, Vorbehälter, Fördertechnik und SPS-Steuerung
• Dokumentierte technische Produktdaten aus dem Engineering IP Master DN-002646
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Detailzeichnungen, Stücklisten, Schnittstellen- oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind

Technische Dokumentation

IP-ID
IP-029
Zeichnungsreferenz
1004276
HELiOS / Dokumentenreferenz
Zeichnung 1004276; Engineering Asset Database DN-002646; Shop-Arbeitsstand REV01
Produktfamilie
Mahlanlagen
Kategorie
Gesamtanlage / Prozessmodul
Technologiereife
Industrieeinsatz
Entwicklungsstatus
Systementwicklung

Lizenz- & Nutzungsrechte

Die Nutzung erfolgt ausschließlich auf Grundlage einer Lizenzvereinbarung. Standardgrundlage ist eine nicht-exklusive, zeitlich unbefristete Nutzungslizenz, sofern nichts Abweichendes vereinbart wird. Der Nutzungsumfang kann insbesondere Engineering, Projektabwicklung, Angebotserstellung, Entwicklung technischer Lösungen und Weiterentwicklung bestehender Systeme umfassen. Fertigungs-, Serien-, Weitergabe-, Unterlizenzierungs- und sonstige kommerzielle Verwertungsrechte werden für das jeweilige Asset ausdrücklich im konkreten Lizenzvertrag festgelegt. Die Lizenzvergütung wird asset- bzw. projektbezogen nach Nutzungsumfang und wirtschaftlicher Verwertung bestimmt.
Vollständige Details anzeigen

Lizenz oder Engineering anfragen

Sie möchten dieses Engineering-Asset lizenzieren, fertigen oder an Ihre Anwendung anpassen? Nennen Sie in der Anfrage die IP-ID, den Einsatzfall und den gewünschten Nutzungsumfang.

Anfrage starten
