IP-031 | Vor-/Dosierbehälter 16M-1500
IP-031 | Vor-/Dosierbehälter 16M-1500
Lizenzpreis auf Anfrage
Lizenz / Engineering anfragen
Lizenzumfang und Vergütung werden asset- bzw. projektbezogen festgelegt.
Die IP-ID wird an die Anfrage übergeben. Lizenzumfang und Vergütung werden projektbezogen festgelegt.
Konischer Vor- und Dosierbehälter mit aktiver Austragshilfe für schwer fließende Schüttgüter
Der 16M-1500 ist als Vor- und Dosierbehälter für Brikettier-, Pelletier- und vergleichbare Prozessanlagen ausgelegt. Der polygonal-konische Behälter kombiniert einen großvolumigen Edelstahlbehälter mit einer aktiv angetriebenen Dreiarm-Austragshilfe für schwer fließende, nicht frei rieselfähige Medien.
Technische Eckdaten
- Nutzinhalt: ca. 2.260 l
- Bruttovolumen: ca. 2.680 l
- Behälterkonstruktion: polygonal-konisch
- Behälterwerkstoff: Edelstahl 1.4571
- Bodengruppe: Flachboden, S355
- Austragung: 3-Arm-Austragshilfe Ø1.475 mm
- Anschlussleistung: 0,75 kW
- Antrieb: ATEX-Kegelstirnradgetriebemotor, n₂ ca. 0,98 min⁻¹
- Partikelgröße: 0–50 mm
- Produktfeuchte: ca. 5–70 %
- Abmessungen: L 1.600 × B 1.600 × H 2.572 mm
- Gesamtgewicht: ca. 1.445 kg
- Oberfläche Bodengruppe: pulverbeschichtet, RAL 5009
Konstruktive Merkmale
- aktive Dreiarm-Austragshilfe für schwer fließende Medien
- polygonal-konischer Edelstahlbehälter
- separate Flachboden-Bodengruppe mit ATEX-Antrieb
- Revisionstür im Behältermantel
- drei Soliphant-M FTM50-Sensoren gemäß Referenzkonstruktion
- Prozessanschlüsse für Produkteintrag, Produktaustrag, Materialrückführung und Entlüftung
- für Pelletierung, Brikettierung, Biomasse und allgemeine Schüttguttechnik geeignet
Technischer Lieferumfang
Technischer Lieferumfang

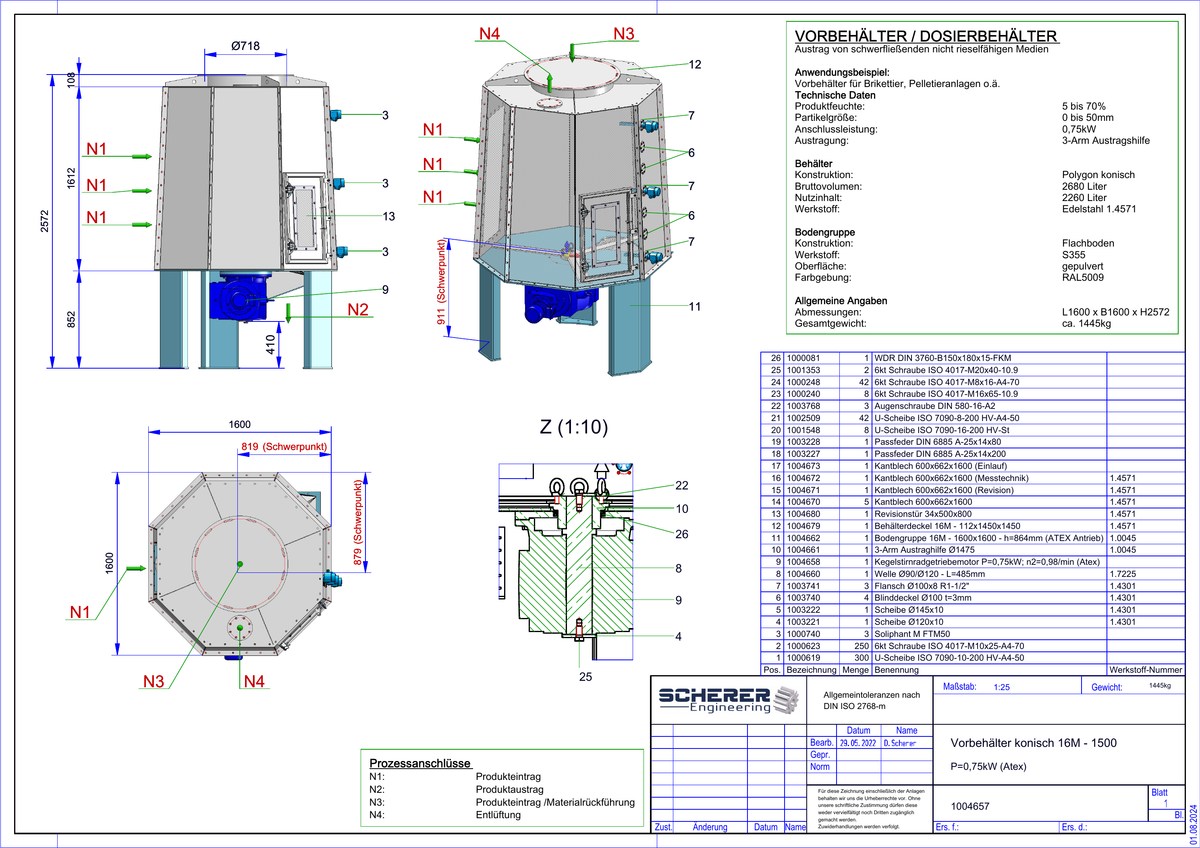

• Technische Übersichts- und Baugruppenzeichnung, Referenz 1004657
• Dokumentierte technische Produktdaten aus dem Engineering IP Master DN-002646
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
• Dokumentierte technische Produktdaten aus dem Engineering IP Master DN-002646
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
Technische Dokumentation
Technische Dokumentation
- IP-ID
- IP-031
- Zeichnungsreferenz
- 1004657
- HELiOS / Dokumentenreferenz
- Zeichnung 1004657; Engineering Asset Database DN-002646; Shop-Arbeitsstand REV01
- Produktfamilie
- Vor- und Dosierbehälter
- Kategorie
- Dosier- und Verfahrenstechnik
- Technologiereife
- Industrieeinsatz
- Entwicklungsstatus
- Grundentwicklung
Lizenz- & Nutzungsrechte
Lizenz- & Nutzungsrechte
Die Nutzung erfolgt ausschließlich auf Grundlage einer Lizenzvereinbarung. Standardgrundlage ist eine nicht-exklusive, zeitlich unbefristete Nutzungslizenz, sofern nichts Abweichendes vereinbart wird. Der Nutzungsumfang kann insbesondere Projektabwicklung, Angebotserstellung, Entwicklung technischer Lösungen und Weiterentwicklung bestehender Systeme umfassen. Fertigungs-, Serien-, Weitergabe-, Unterlizenzierungs- und sonstige kommerzielle Verwertungsrechte werden für das jeweilige Asset ausdrücklich im konkreten Lizenzvertrag festgelegt. Die Lizenzvergütung wird asset- bzw. projektbezogen nach Nutzungsumfang und wirtschaftlicher Verwertung bestimmt.
Teilen
Lizenz oder Engineering anfragen
Sie möchten dieses Engineering-Asset lizenzieren, fertigen oder an Ihre Anwendung anpassen? Nennen Sie in der Anfrage die IP-ID, den Einsatzfall und den gewünschten Nutzungsumfang.
