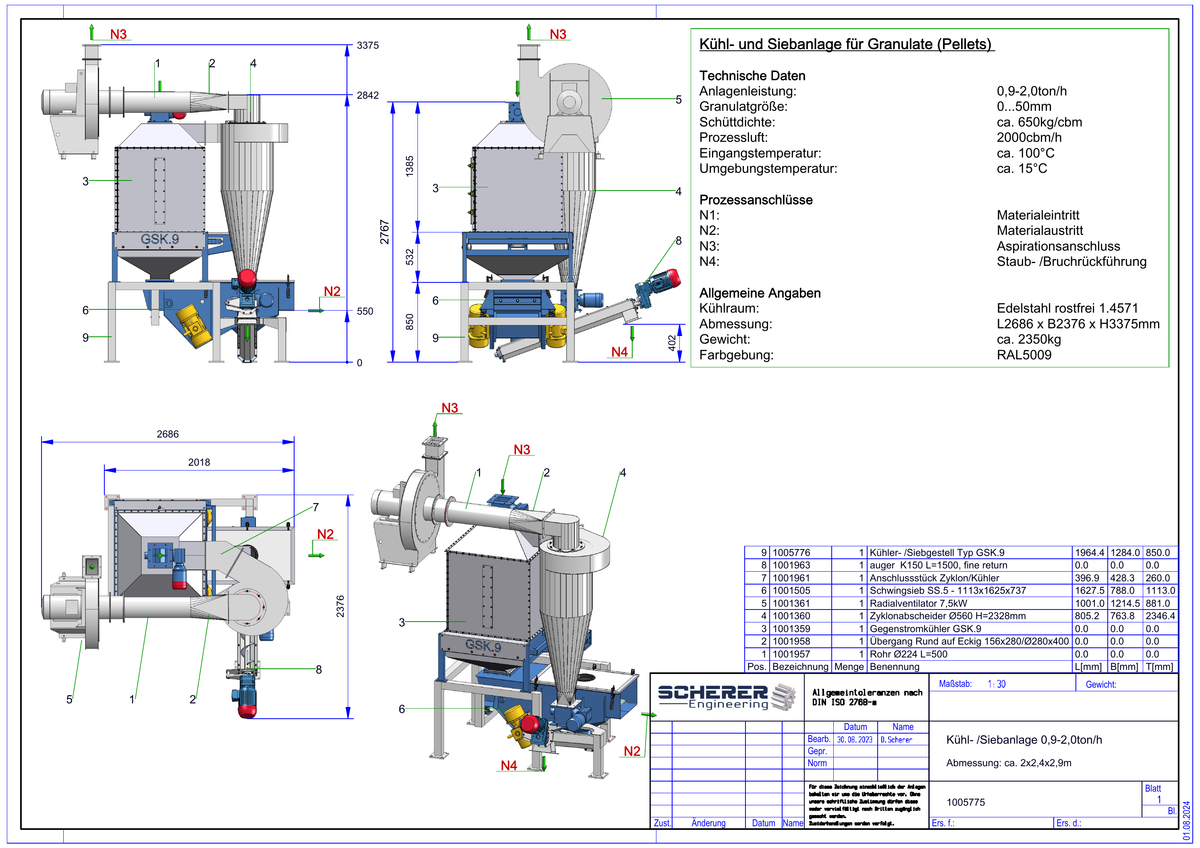

• IP-032 Kühl- und Siebanlage 0,9–2,0 t/h - vollständige Zeichnung 1005775

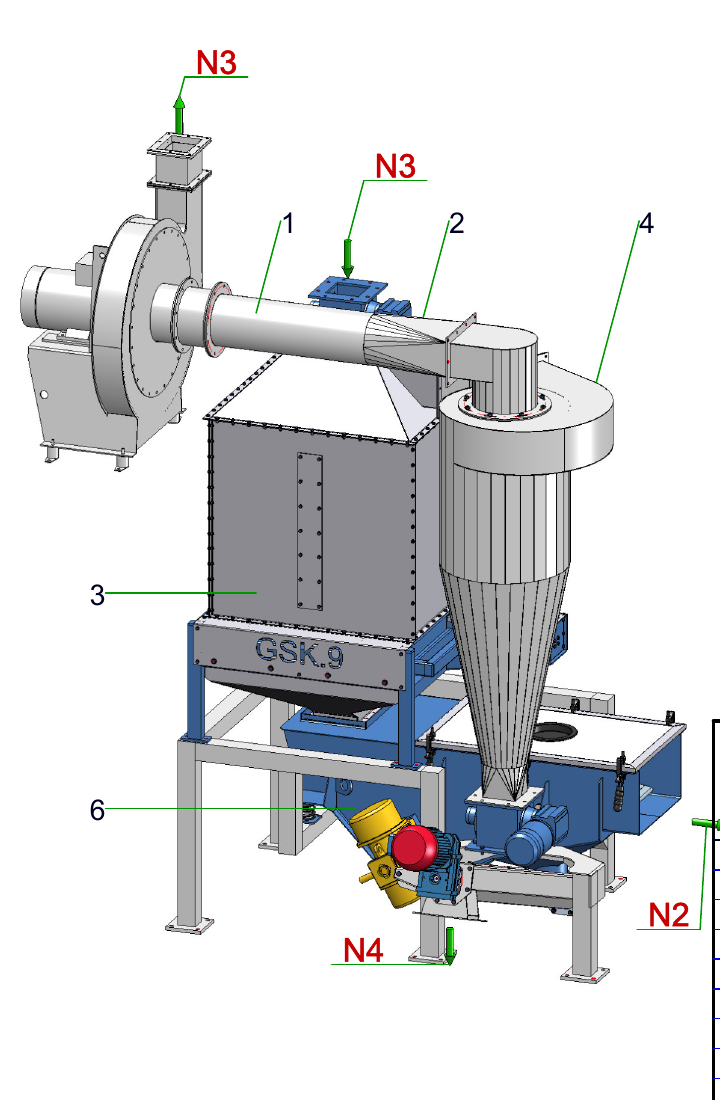

  • IP-032 Kühl- und Siebanlage 0,9–2,0 t/h - isometrische Anlagenansicht
1 2

IP-032 | Kühl- und Siebanlage 0,9–2,0 t/h

IP-032 | Kühl- und Siebanlage 0,9–2,0 t/h

Lizenzpreis auf Anfrage
Lizenzumfang und Vergütung werden asset- bzw. projektbezogen festgelegt.
Lizenz / Engineering anfragen

Die IP-ID wird an die Anfrage übergeben. Lizenzumfang und Vergütung werden projektbezogen festgelegt.

Integriertes Kühl- und Klassiermodul für Pellets und Granulate

Die Kühl- und Siebanlage 0,9–2,0 t/h ist als kompakte Prozessstufe zur Abkühlung, Siebung und Feinanteilsrückführung von Pellets und Granulaten ausgelegt. Gegenstromkühler, Schwingsieb, Zyklonabscheider, Radialventilator und Rückführschnecke sind zu einer abgestimmten Einheit zusammengefasst.

Technische Eckdaten

  • Anlagenleistung: ca. 0,9–2,0 t/h
  • Granulatgröße: 0–50 mm
  • Referenz-Schüttdichte: ca. 650 kg/m³
  • Prozessluft: ca. 2.000 m³/h
  • Eingangstemperatur: ca. 100 °C
  • Referenz-Umgebungstemperatur: ca. 15 °C
  • Kühlraum: Edelstahl 1.4571
  • Abmessungen Referenzausführung: L 2.686 × B 2.376 × H 3.375 mm
  • Gesamtgewicht: ca. 2.350 kg
  • Farbgebung: RAL 5009

Konstruktive Merkmale

  • Gegenstromkühler GSK.9
  • Schwingsieb SS.5
  • Zyklonabscheider Ø560 mm, Höhe ca. 2.328 mm
  • Radialventilator 7,5 kW
  • Feinanteilsrückführung über K150-Schnecke, L = 1.500 mm
  • gemeinsames Kühler-/Siebgestell
  • integrierte Aspiration und Staub-/Bruchrückführung
  • für Pelletier-, Biomasse-, Futtermittel- und Granulatanwendungen geeignet

Prozessanschlüsse

  • N1: Materialeintritt
  • N2: Materialaustritt
  • N3: Aspirationsanschluss
  • N4: Staub- / Bruchrückführung

Technischer Lieferumfang

• Technische Gesamtanlagen- und Baugruppenzeichnung, Referenz 1005775
• Systemstruktur mit Gegenstromkühler, Schwingsieb, Zyklonabscheider, Radialventilator und Feinanteilsrückführung
• Dokumentierte technische Produktdaten aus dem Engineering IP Master DN-002646
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-/STEP-Daten, Detailzeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind

Technische Dokumentation

IP-ID
IP-032
Zeichnungsreferenz
1005775
HELiOS / Dokumentenreferenz
Zeichnung 1005775; Engineering Asset Database DN-002646; Shop-Arbeitsstand REV01
Produktfamilie
Kühl- und Siebanlagen
Kategorie
Prozessmodul / Kühl- und Klassiertechnik
Technologiereife
Industrieeinsatz
Entwicklungsstatus
Systementwicklung

Lizenz- & Nutzungsrechte

Die Nutzung erfolgt ausschließlich auf Grundlage einer Lizenzvereinbarung. Standardgrundlage ist eine nicht-exklusive, zeitlich unbefristete Nutzungslizenz, sofern nichts Abweichendes vereinbart wird. Der Nutzungsumfang kann insbesondere Engineering, Projektabwicklung, Angebotserstellung, Entwicklung technischer Lösungen und Weiterentwicklung bestehender Systeme umfassen. Fertigungs-, Serien-, Weitergabe-, Unterlizenzierungs- und sonstige kommerzielle Verwertungsrechte werden für das jeweilige Asset ausdrücklich im konkreten Lizenzvertrag festgelegt. Die Lizenzvergütung wird asset- bzw. projektbezogen nach Nutzungsumfang und wirtschaftlicher Verwertung bestimmt.
Vollständige Details anzeigen

Lizenz oder Engineering anfragen

Sie möchten dieses Engineering-Asset lizenzieren, fertigen oder an Ihre Anwendung anpassen? Nennen Sie in der Anfrage die IP-ID, den Einsatzfall und den gewünschten Nutzungsumfang.
