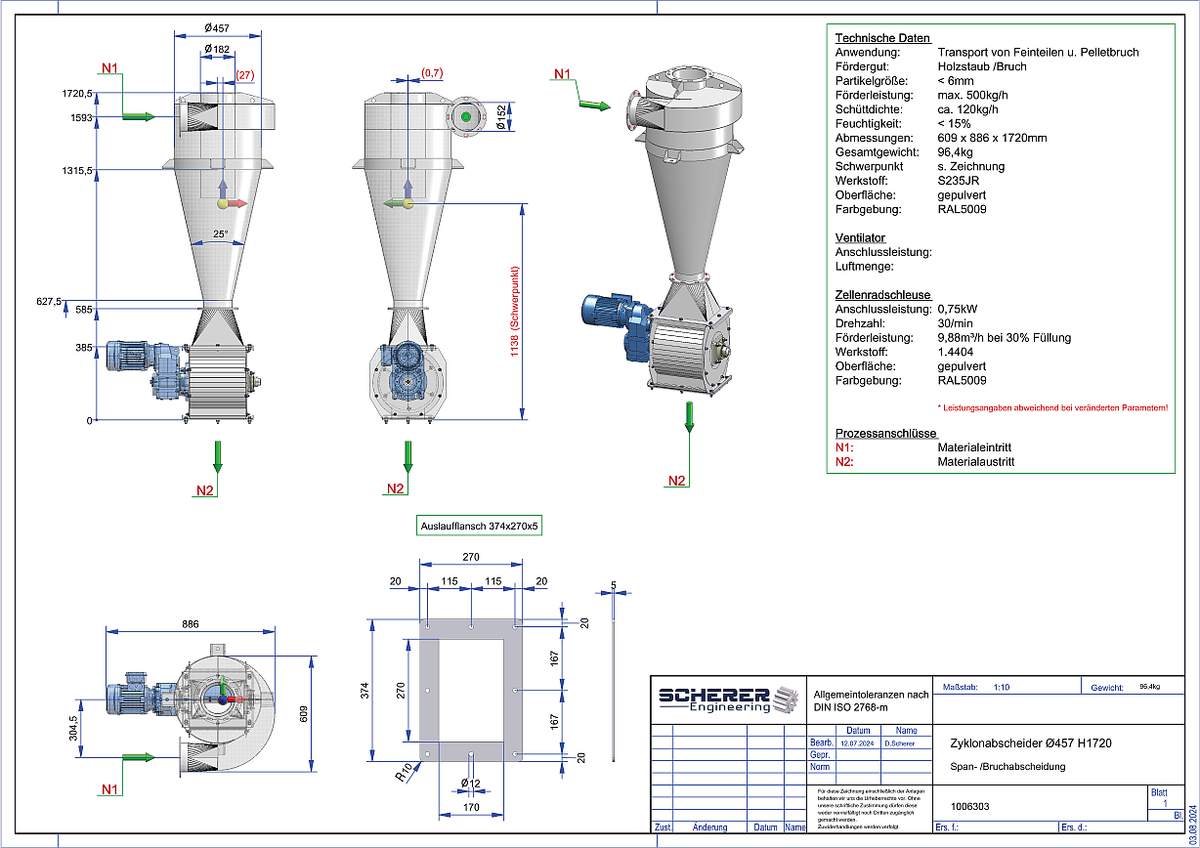

• IP-034 Zyklonabscheider Ø457 mit Zellenradschleuse – technische Zeichnung 1006303
1 1

IP-034 | Zyklonabscheider Ø457 mit Zellenradschleuse

IP-034 | Zyklonabscheider Ø457 mit Zellenradschleuse

Lizenzpreis auf Anfrage
Lizenzumfang und Vergütung werden asset- bzw. projektbezogen festgelegt.
Lizenz / Engineering anfragen

Die IP-ID wird an die Anfrage übergeben. Lizenzumfang und Vergütung werden projektbezogen festgelegt.

Kompakter Zyklonabscheider zur Abscheidung und Austragung von Holzstaub, Feinanteilen und Pelletbruch

Der Zyklonabscheider Ø457 ist als kompakte Prozessbaugruppe für die Abscheidung von Feinanteilen aus einem Luftstrom ausgelegt. Die Baugruppe kombiniert den Zyklon mit einer Zellenradschleuse für den kontrollierten Materialaustrag und eignet sich insbesondere für Holzstaub, Feinfraktionen und Pelletbruch.

Technische Eckdaten

  • Zyklondurchmesser: Ø457 mm
  • Gesamthöhe: ca. 1.720 mm
  • Abmessungen: ca. 609 × 886 × 1.720 mm
  • Gesamtgewicht: ca. 96,4 kg
  • Förder-/Austragsleistung: max. 500 kg/h
  • Partikelgröße: < 6 mm
  • Produktfeuchte: < 15 %
  • Oberfläche: gepulvert
  • Farbgebung: RAL 5009
  • Grundwerkstoff Zyklon: S235JR

Zellenradschleuse

  • Anschlussleistung: 0,75 kW
  • Drehzahl: 30 min⁻¹
  • Volumenleistung: 9,88 m³/h bei 30 % Füllung
  • Werkstoff: 1.4404

Konstruktive Merkmale

  • tangentiale Abscheidung über Zyklongeometrie
  • integrierte Zellenradschleuse für kontinuierlichen Materialaustrag
  • kompakte Bauform für Prozessluft- und Aspirationssysteme
  • geeignet für Feinanteile, Holzstaub und Pelletbruch
  • Einbindung in pneumatische Förder- und Absaugsysteme möglich

Technischer Lieferumfang

• Technische Übersichts- und Baugruppenzeichnung, Referenz 1006303
• Dokumentierte technische Produktdaten aus Engineering Asset Database DN-002646 und Engineering IP Portfolio DN-002647
• PDF-Dokumentation vorhanden
• STEP-Daten laut IP-Master derzeit offen
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind

Technische Dokumentation

IP-ID
IP-034
Zeichnungsreferenz
1006303
HELiOS / Dokumentenreferenz
Zeichnung 1006303; Engineering Asset Database DN-002646; Engineering IP Portfolio DN-002647
Produktfamilie
Zyklonabscheider
Kategorie
Luft- und Verfahrenstechnik
Technologiereife
Industrieeinsatz
Entwicklungsstatus
Grundentwicklung

Lizenz- & Nutzungsrechte

Die Nutzung erfolgt ausschließlich auf Grundlage einer Lizenzvereinbarung. Standardgrundlage ist eine nicht-exklusive, zeitlich unbefristete Nutzungslizenz, sofern nichts Abweichendes vereinbart wird. Der Nutzungsumfang kann insbesondere Projektabwicklung, Angebotserstellung, Entwicklung technischer Lösungen und Weiterentwicklung bestehender Systeme umfassen. Fertigungs-, Serien-, Weitergabe-, Unterlizenzierungs- und sonstige kommerzielle Verwertungsrechte werden für das jeweilige Asset ausdrücklich im konkreten Lizenzvertrag festgelegt. Die Lizenzvergütung wird asset- bzw. projektbezogen nach Nutzungsumfang und wirtschaftlicher Verwertung bestimmt.
Vollständige Details anzeigen

Lizenz oder Engineering anfragen

Sie möchten dieses Engineering-Asset lizenzieren, fertigen oder an Ihre Anwendung anpassen? Nennen Sie in der Anfrage die IP-ID, den Einsatzfall und den gewünschten Nutzungsumfang.
