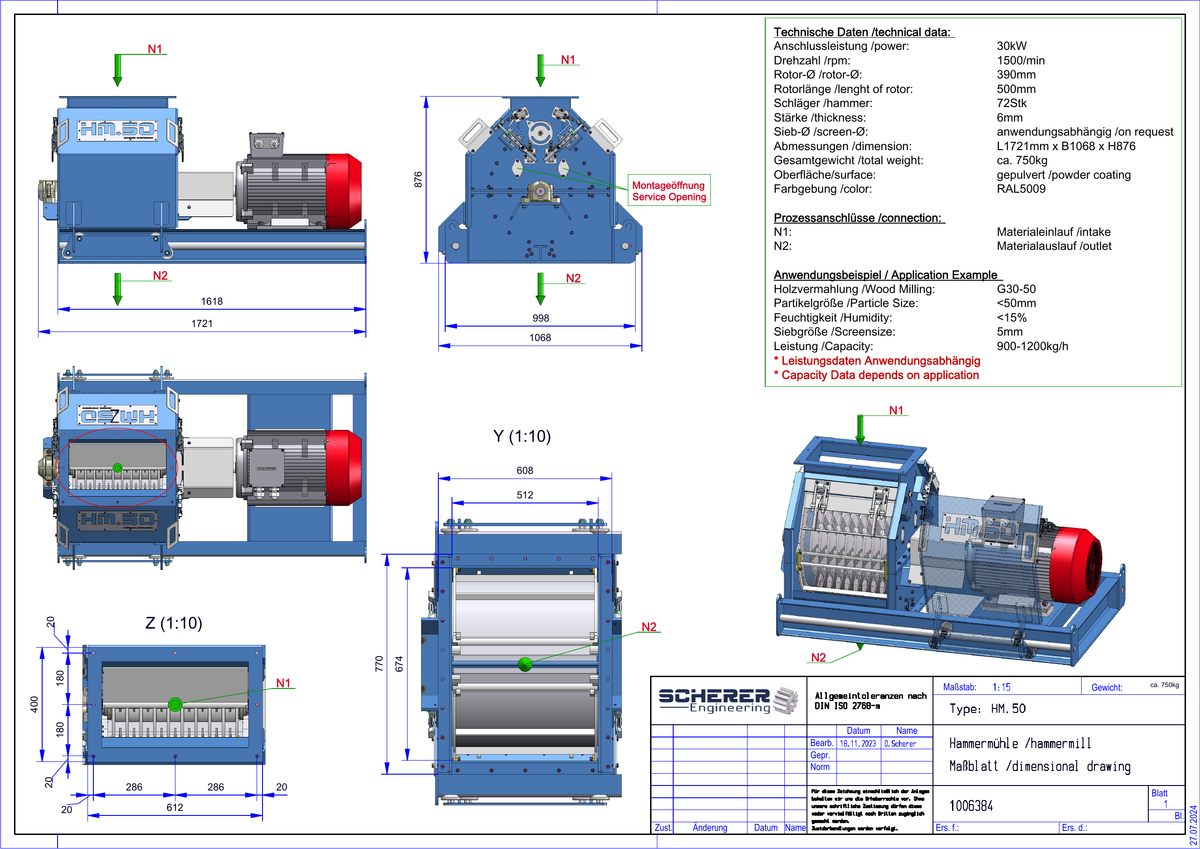

• IP-035 Hammermühle HM.50 30 kW - vollständige Maßblatt-Zeichnung 1006384

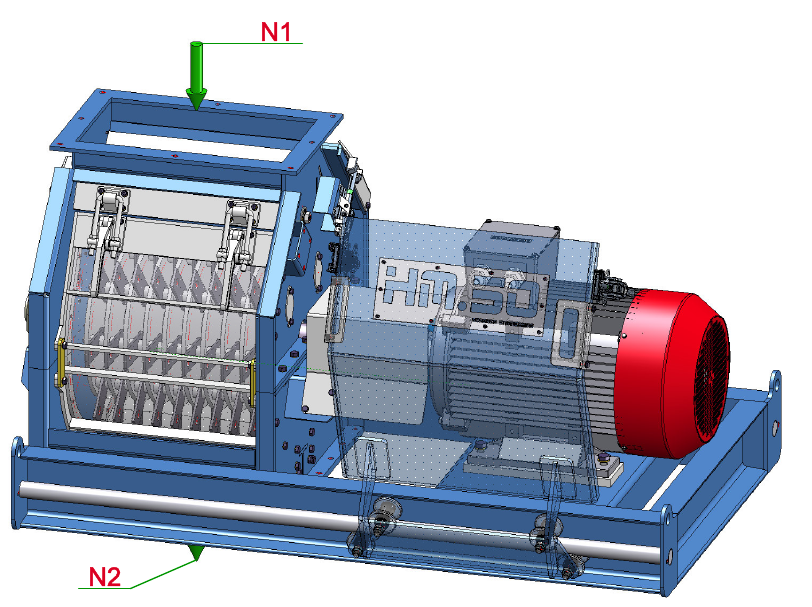

  • IP-035 Hammermühle HM.50 30 kW - isometrische Ansicht
1 2

IP-035 | Hammermühle HM.50 – 30 kW

IP-035 | Hammermühle HM.50 – 30 kW

Lizenzpreis auf Anfrage
Lizenzumfang und Vergütung werden asset- bzw. projektbezogen festgelegt.
Lizenz / Engineering anfragen

Die IP-ID wird an die Anfrage übergeben. Lizenzumfang und Vergütung werden projektbezogen festgelegt.

Leistungsgesteigerte Hammermühle für Biomasse, Holz und Recyclingmaterialien

Die HM.50 in der 30-kW-Ausführung ist eine weiterentwickelte Variante der HM.50-Plattform für kleine bis mittlere Produktionsanlagen. Die Maschine ist für die Zerkleinerung von Biomasse und Holzmaterialien ausgelegt und kann in Mahl-, Pelletier- und Recyclingprozesse integriert werden.

Technische Eckdaten

  • Anschlussleistung: 30 kW
  • Drehzahl: 1.500 min⁻¹
  • Rotor-Ø: 390 mm
  • Rotorlänge: 500 mm
  • Anzahl Schläger: 72
  • Schlägerstärke: 6 mm
  • Siebgröße: anwendungsabhängig
  • Abmessungen: L 1.721 × B 1.068 × H 876 mm
  • Gesamtgewicht: ca. 750 kg
  • Oberfläche: gepulvert
  • Farbgebung: RAL 5009

Referenzanwendung

  • Holzvermahlung: G30–50
  • Partikelgröße: < 50 mm
  • Produktfeuchte: < 15 %
  • Referenz-Siebgröße: 5 mm
  • Leistung: ca. 900–1.200 kg/h, anwendungsabhängig

Konstruktive Merkmale

  • robuste Hammermühlenplattform für industrielle Anwendungen
  • Rotorbaugruppe Ø390 × 500 mm
  • 72 Schläger für kontinuierliche Zerkleinerung
  • anwendungsabhängig wechselbare Siebkonfiguration
  • Montage- und Serviceöffnung für Wartungsarbeiten
  • Materialeinlauf N1 und Materialauslauf N2

Technischer Lieferumfang

• Technische Übersichts- und Maßblattzeichnung, Referenz 1006384
• Dokumentierte technische Produktdaten aus Engineering Asset Database DN-002646 und Engineering IP Portfolio DN-002647
• PDF-Dokumentation vorhanden
• STEP-Daten laut IP-Master derzeit offen
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind

Technische Dokumentation

IP-ID
IP-035
Zeichnungsreferenz
1006384
HELiOS / Dokumentenreferenz
Zeichnung 1006384; Engineering Asset Database DN-002646; Engineering IP Portfolio DN-002647
Produktfamilie
Hammermühlen
Kategorie
Zerkleinerung / Mahlen
Technologiereife
Industrieeinsatz
Entwicklungsstatus
Weiterentwicklung

Lizenz- & Nutzungsrechte

Die Nutzung erfolgt ausschließlich auf Grundlage einer Lizenzvereinbarung. Standardgrundlage ist eine nicht-exklusive, zeitlich unbefristete Nutzungslizenz, sofern nichts Abweichendes vereinbart wird. Der Nutzungsumfang kann insbesondere Projektabwicklung, Angebotserstellung, Entwicklung technischer Lösungen und Weiterentwicklung bestehender Systeme umfassen. Fertigungs-, Serien-, Weitergabe-, Unterlizenzierungs- und sonstige kommerzielle Verwertungsrechte werden für das jeweilige Asset ausdrücklich im konkreten Lizenzvertrag festgelegt. Die Lizenzvergütung wird asset- bzw. projektbezogen nach Nutzungsumfang und wirtschaftlicher Verwertung bestimmt.
Vollständige Details anzeigen

Lizenz oder Engineering anfragen

Sie möchten dieses Engineering-Asset lizenzieren, fertigen oder an Ihre Anwendung anpassen? Nennen Sie in der Anfrage die IP-ID, den Einsatzfall und den gewünschten Nutzungsumfang.
