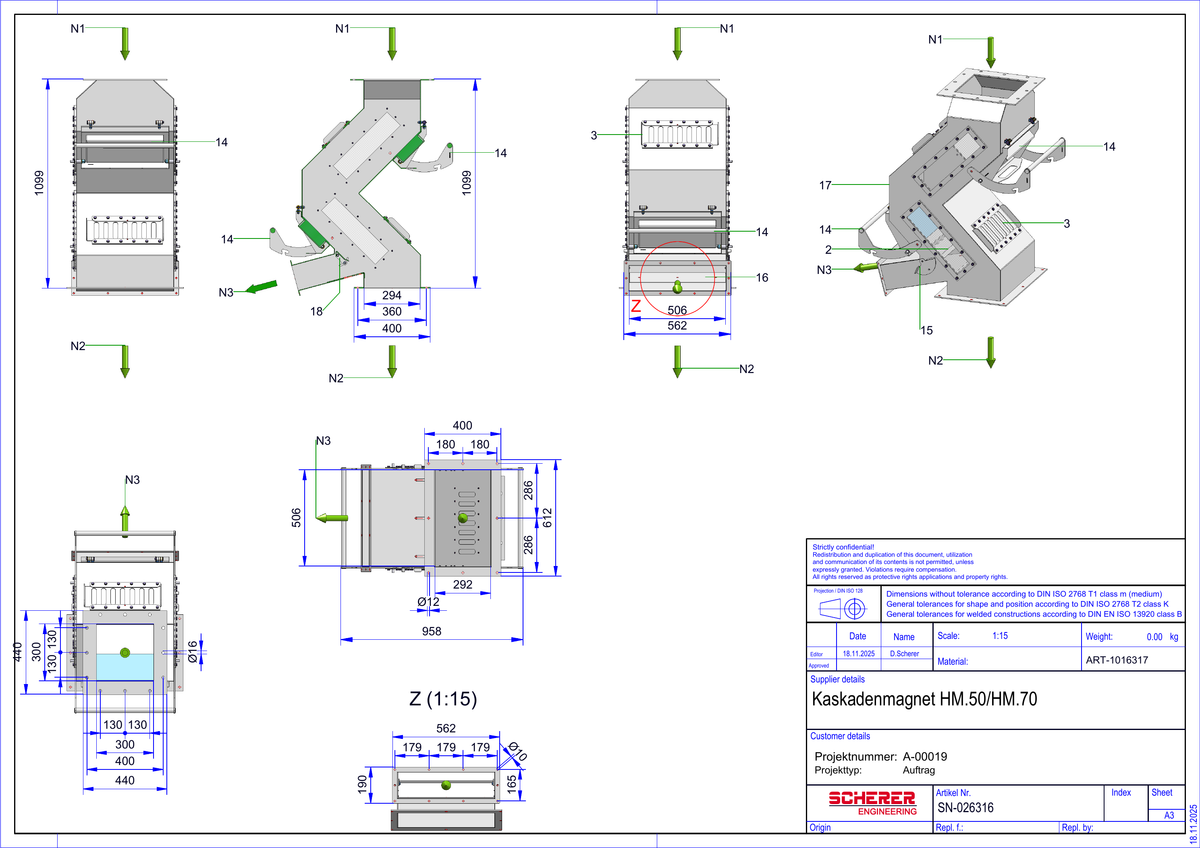

• IP-038 Kaskadenmagnet HM.50/HM.70 - vollständige Maßblatt-Zeichnung SN-026316
1 1

IP-038 | Kaskadenmagnet HM.50 / HM.70

IP-038 | Kaskadenmagnet HM.50 / HM.70

Lizenzpreis auf Anfrage
Lizenzumfang und Vergütung werden asset- bzw. projektbezogen festgelegt.
Lizenz / Engineering anfragen

Die IP-ID wird an die Anfrage übergeben. Lizenzumfang und Vergütung werden projektbezogen festgelegt.

Kompakte Metallabscheidung zum Schutz nachgeschalteter Zerkleinerungsaggregate

Der Kaskadenmagnet HM.50 / HM.70 ist zur kontinuierlichen Abscheidung ferromagnetischer Fremdkörper aus einem Schüttgutstrom ausgelegt. Die mehrstufige Kaskadenanordnung führt das Material über mehrere Ablenk- und Magnetzonen und ist insbesondere für die Integration vor Hammermühlen oder vergleichbaren Zerkleinerungsaggregaten vorgesehen.

Technische Eckdaten

  • Referenzzeichnung: SN-026316
  • Gesamthöhe: ca. 1.099 mm
  • Gesamtbreite: ca. 612 mm
  • Baulänge: ca. 958 mm
  • mehrstufige Kaskadenanordnung
  • Auslegung für HM.50 / HM.70

Konstruktive Merkmale

  • kompakte Bauform zur Integration in vertikale Schüttgutströme
  • mehrstufige Umlenkung des Materialstroms
  • mehrere Magnetzonen zur Fremdstoffabscheidung
  • seitliche Zugänglichkeit für Wartung und Reinigung
  • geeignet als Maschinenschutz vor Mahl- und Zerkleinerungsstufen

Technischer Lieferumfang

• Technische Übersichts- und Maßblattzeichnung, Referenz SN-026316
• Dokumentierte technische Produktdaten aus Engineering Asset Database DN-002646 und Engineering IP Portfolio DN-002647
• PDF-Dokumentation vorhanden
• STEP-Daten laut IP-Master derzeit offen
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind

Technische Dokumentation

IP-ID
IP-038
Zeichnungsreferenz
SN-026316
HELiOS / Dokumentenreferenz
Zeichnung SN-026316; Engineering Asset Database DN-002646; Engineering IP Portfolio DN-002647
Produktfamilie
Metallabscheidung
Kategorie
Verfahrenstechnik / Metallabscheidung
Technologiereife
Industrieeinsatz
Entwicklungsstatus
Grundentwicklung

Lizenz- & Nutzungsrechte

Die Nutzung erfolgt ausschließlich auf Grundlage einer Lizenzvereinbarung. Standardgrundlage ist eine nicht-exklusive, zeitlich unbefristete Nutzungslizenz, sofern nichts Abweichendes vereinbart wird. Der Nutzungsumfang kann insbesondere Projektabwicklung, Angebotserstellung, Entwicklung technischer Lösungen und Weiterentwicklung bestehender Systeme umfassen. Fertigungs-, Serien-, Weitergabe-, Unterlizenzierungs- und sonstige kommerzielle Verwertungsrechte werden für das jeweilige Asset ausdrücklich im konkreten Lizenzvertrag festgelegt. Die Lizenzvergütung wird asset- bzw. projektbezogen nach Nutzungsumfang und wirtschaftlicher Verwertung bestimmt.
Vollständige Details anzeigen

Lizenz oder Engineering anfragen

Sie möchten dieses Engineering-Asset lizenzieren, fertigen oder an Ihre Anwendung anpassen? Nennen Sie in der Anfrage die IP-ID, den Einsatzfall und den gewünschten Nutzungsumfang.
