IP-040 | Trogkettenförderer TKF.150-P – 65°
IP-040 | Trogkettenförderer TKF.150-P – 65°
Lizenzpreis auf Anfrage
Lizenz / Engineering anfragen
Lizenzumfang und Vergütung werden asset- bzw. projektbezogen festgelegt.
Die IP-ID wird an die Anfrage übergeben. Lizenzumfang und Vergütung werden projektbezogen festgelegt.
Kompakter Trogkettenförderer für steile Schüttgutförderung
Der TKF.150-P ist als kompakter Kettenförderer für Materialtransport über eine 65°-Steigstrecke ausgelegt. Die Konstruktion kombiniert einen horizontalen Materialeinlauf, eine steile Förderstrecke und einen horizontalen Materialauslauf und eignet sich insbesondere für Biomasse-, Pelletier- und verfahrenstechnische Anwendungen.
Technische Eckdaten
- Förderwinkel: 65°
- Gesamtlänge Referenzausführung: ca. 5.471 mm
- Steighöhe: ca. 2.585 mm
- untere horizontale Strecke: ca. 1.906 mm
- obere horizontale Strecke: ca. 1.755 mm
- Antriebsleistung: 0,55 kW
- Gewicht: ca. 238,5 kg
Konstruktive Merkmale
- modularer Förderkanal
- untere und obere 65°-Knickstation
- separate Antriebs- und Spannstation
- Rundstahlgliederkette mit Kratzern
- Materialaufgabe N1 / Materialabnahme N2
- kompakte Bauform für begrenzte Aufstellflächen
Technischer Lieferumfang
Technischer Lieferumfang

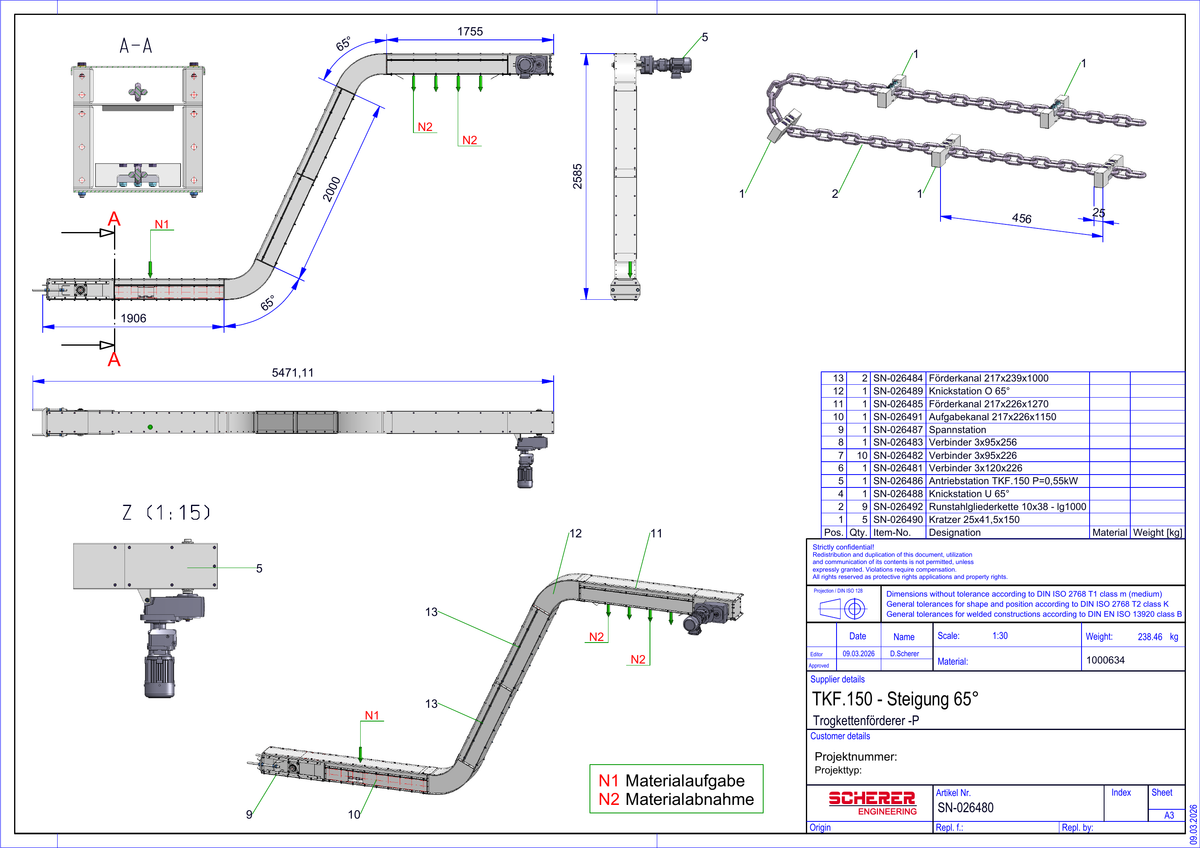

• Technische Übersichts- und Maßblattzeichnung, Referenz SN-026480
• Dokumentierte technische Produktdaten aus Engineering Asset Database DN-002646 und Engineering IP Portfolio DN-002647
• PDF-Dokumentation vorhanden
• STEP-Daten laut IP-Master derzeit offen
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
• Dokumentierte technische Produktdaten aus Engineering Asset Database DN-002646 und Engineering IP Portfolio DN-002647
• PDF-Dokumentation vorhanden
• STEP-Daten laut IP-Master derzeit offen
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
Technische Dokumentation
Technische Dokumentation
- IP-ID
- IP-040
- Zeichnungsreferenz
- SN-026480
- HELiOS / Dokumentenreferenz
- Zeichnung SN-026480; Engineering Asset Database DN-002646; Engineering IP Portfolio DN-002647
- Produktfamilie
- Trogkettenförderer
- Kategorie
- Fördertechnik / Schüttgutförderung
- Technologiereife
- Industrieeinsatz
- Entwicklungsstatus
- Grundentwicklung
Lizenz- & Nutzungsrechte
Lizenz- & Nutzungsrechte
Die Nutzung erfolgt ausschließlich auf Grundlage einer Lizenzvereinbarung. Standardgrundlage ist eine nicht-exklusive, zeitlich unbefristete Nutzungslizenz, sofern nichts Abweichendes vereinbart wird. Der Nutzungsumfang kann insbesondere Projektabwicklung, Angebotserstellung, Entwicklung technischer Lösungen und Weiterentwicklung bestehender Systeme umfassen. Fertigungs-, Serien-, Weitergabe-, Unterlizenzierungs- und sonstige kommerzielle Verwertungsrechte werden für das jeweilige Asset ausdrücklich im konkreten Lizenzvertrag festgelegt. Die Lizenzvergütung wird asset- bzw. projektbezogen nach Nutzungsumfang und wirtschaftlicher Verwertung bestimmt.
Teilen
Lizenz oder Engineering anfragen
Sie möchten dieses Engineering-Asset lizenzieren, fertigen oder an Ihre Anwendung anpassen? Nennen Sie in der Anfrage die IP-ID, den Einsatzfall und den gewünschten Nutzungsumfang.
