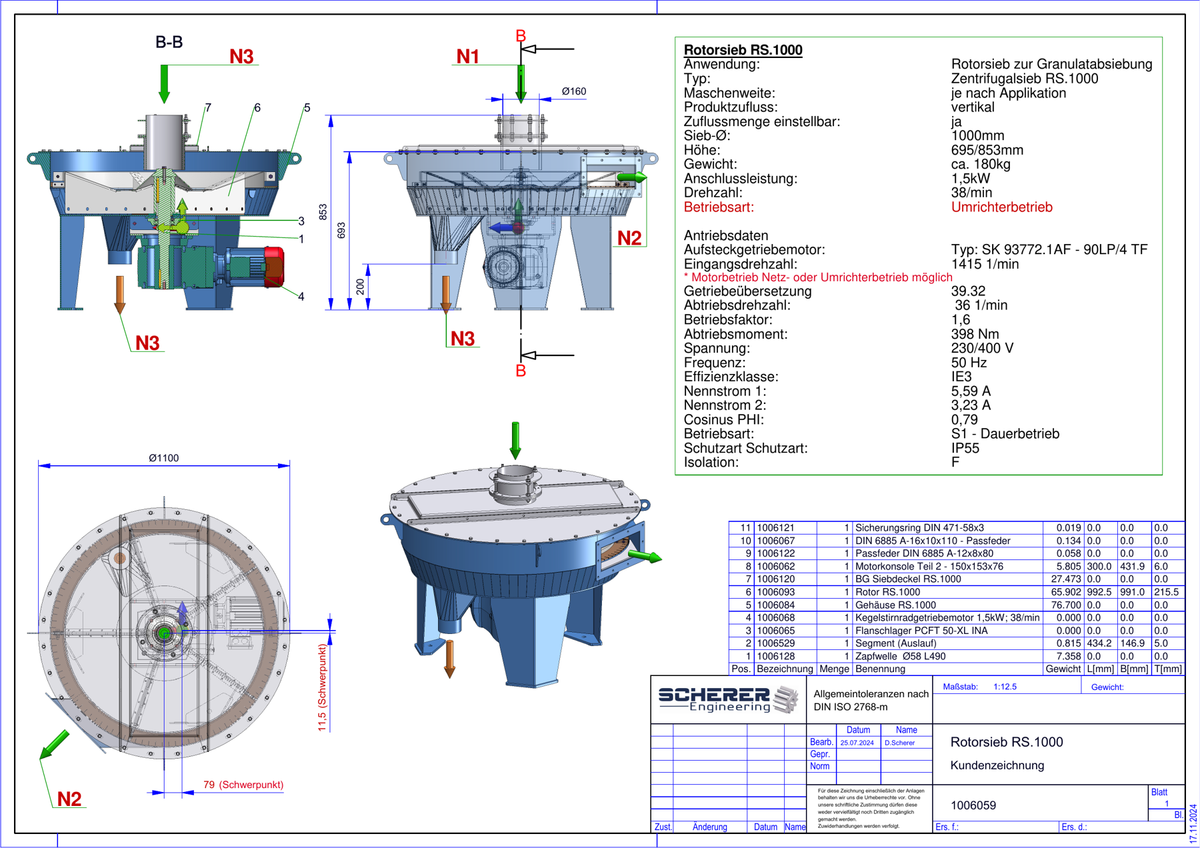

• IP-041 Rotorsieb RS.1000 - vollständige Zeichnung 1006059
1 1

IP-041 | Rotorsieb RS.1000

IP-041 | Rotorsieb RS.1000

Lizenzpreis auf Anfrage
Lizenzumfang und Vergütung werden asset- bzw. projektbezogen festgelegt.
Lizenz / Engineering anfragen

Die IP-ID wird an die Anfrage übergeben. Lizenzumfang und Vergütung werden projektbezogen festgelegt.

Zentrifugalsieb zur kompakten Granulat- und Pelletabsiebung

Das Rotorsieb RS.1000 ist für die kontinuierliche Klassierung von Granulaten, Pellets und vergleichbaren Schüttgütern ausgelegt. Der zentrale vertikale Produktzufluss, die anwendungsabhängige Maschenweite und die einstellbare Zuflussmenge ermöglichen die Integration in Pelletier- und Aufbereitungslinien bei geringem Platzbedarf.

Technische Eckdaten

  • Sieb-Ø: 1.000 mm
  • Höhe: ca. 695 / 853 mm
  • Anschlussleistung: 1,5 kW
  • Drehzahl: 38 min⁻¹
  • Produktzufluss: vertikal
  • Zuflussmenge: einstellbar
  • Maschenweite: anwendungsabhängig
  • Gewicht: ca. 180 kg
  • Betriebsart: Netz- oder Umrichterbetrieb möglich

Konstruktive Merkmale

  • vibrationsarmer Zentrifugalsieb-Aufbau
  • zentraler Materialeintrag
  • rotierende Siebeinheit für kontinuierliche Klassierung
  • kompakte Bauform mit geringem Platzbedarf
  • applikationsabhängig anpassbare Siebkonfiguration
  • geeignet für Pellet-, Granulat- und Biomasseprozesse

Technischer Lieferumfang

• Technische Übersichts- und Kundenzeichnung, Referenz 1006059
• Dokumentierte technische Produktdaten aus Engineering Asset Database DN-002646 und Engineering IP Portfolio DN-002647
• PDF-Dokumentation vorhanden
• STEP-Daten laut IP-Master derzeit offen
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind

Technische Dokumentation

IP-ID
IP-041
Zeichnungsreferenz
1006059
HELiOS / Dokumentenreferenz
Zeichnung 1006059; Engineering Asset Database DN-002646; Engineering IP Portfolio DN-002647
Produktfamilie
Rotorsiebe
Kategorie
Siebtechnik / Granulatabsiebung
Technologiereife
Industrieeinsatz
Entwicklungsstatus
Grundentwicklung

Lizenz- & Nutzungsrechte

Die Nutzung erfolgt ausschließlich auf Grundlage einer Lizenzvereinbarung. Standardgrundlage ist eine nicht-exklusive, zeitlich unbefristete Nutzungslizenz, sofern nichts Abweichendes vereinbart wird. Der Nutzungsumfang kann insbesondere Projektabwicklung, Angebotserstellung, Entwicklung technischer Lösungen und Weiterentwicklung bestehender Systeme umfassen. Fertigungs-, Serien-, Weitergabe-, Unterlizenzierungs- und sonstige kommerzielle Verwertungsrechte werden für das jeweilige Asset ausdrücklich im konkreten Lizenzvertrag festgelegt. Die Lizenzvergütung wird asset- bzw. projektbezogen nach Nutzungsumfang und wirtschaftlicher Verwertung bestimmt.
Vollständige Details anzeigen

Lizenz oder Engineering anfragen

Sie möchten dieses Engineering-Asset lizenzieren, fertigen oder an Ihre Anwendung anpassen? Nennen Sie in der Anfrage die IP-ID, den Einsatzfall und den gewünschten Nutzungsumfang.
