IP-042 | Corn-Milling-System mit Hammermühle HM.02
IP-042 | Corn-Milling-System mit Hammermühle HM.02
Lizenzpreis auf Anfrage
Lizenz / Engineering anfragen
Lizenzumfang und Vergütung werden asset- bzw. projektbezogen festgelegt.
Die IP-ID wird an die Anfrage übergeben. Lizenzumfang und Vergütung werden projektbezogen festgelegt.
Kompakte Mahlstation für Getreide, Biomasse und Versuchsanwendungen
Das Corn-Milling-System kombiniert die Hammermühle HM.02 mit Einlauftrichter, Filtereinheit und Aspiration, Untergestell sowie definiertem Produktaustrag zu einem kompakten Prozessmodul. Die Anlage ist für Pilot-, Versuchs- und kleinere Produktionsanwendungen ausgelegt und kann für Getreide, Hirse, Weizen, Bohnen sowie Holzreste eingesetzt werden.
Technische Eckdaten
- Gesamtabmessungen: ca. L 2.697,5 × B 1.292,5 × H 2.720 mm
- Hammermühle: HM.02
- Anschlussleistung Hammermühle: 3 kW
- Rotor-Ø: 110 mm
- Rotordrehzahl: 1.500 min⁻¹
- Schlägel: 72
- Sieblochung: kundenspezifisch
- Aspiration: erforderlich, bauseits
- Filtereinheit: integriert
- Produktsammlung: Eurobehälter 40 × 30 × 33,5 cm
Konstruktive Merkmale
- integrierte Hammermühle HM.02
- Einlauftrichter für manuelle bzw. definierte Beschickung
- Filtereinheit und Aspirationsanbindung
- kompaktes Untergestell
- definierter Produktaustrag in Eurobehälter
- modularer Aufbau für Pilot- und Versuchsanwendungen
Technischer Lieferumfang
Technischer Lieferumfang

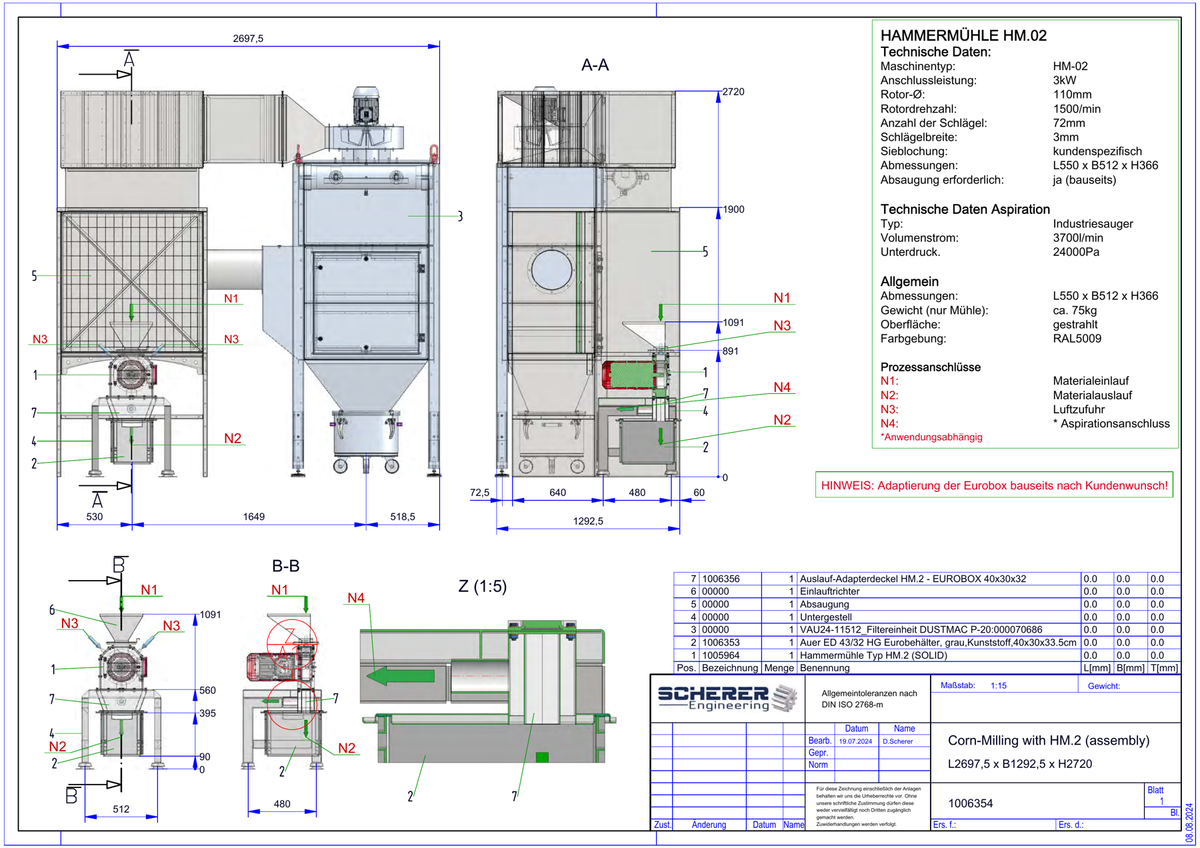

• Technische Übersichts- und Baugruppenzeichnung, Referenz 1006354
• Dokumentierte technische Produktdaten aus Engineering Asset Database DN-002646 und Engineering IP Portfolio DN-002647
• PDF-Dokumentation vorhanden
• STEP-Daten laut IP-Master derzeit offen
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
• Dokumentierte technische Produktdaten aus Engineering Asset Database DN-002646 und Engineering IP Portfolio DN-002647
• PDF-Dokumentation vorhanden
• STEP-Daten laut IP-Master derzeit offen
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind
Technische Dokumentation
Technische Dokumentation
- IP-ID
- IP-042
- Zeichnungsreferenz
- 1006354
- HELiOS / Dokumentenreferenz
- Zeichnung 1006354; Engineering Asset Database DN-002646; Engineering IP Portfolio DN-002647
- Produktfamilie
- Kompakte Prozessmodule
- Kategorie
- Pilotanlage / Mahl- und Aspirationstechnik
- Technologiereife
- Industrieeinsatz / Pilotanlage
- Entwicklungsstatus
- Systementwicklung
Lizenz- & Nutzungsrechte
Lizenz- & Nutzungsrechte
Die Nutzung erfolgt ausschließlich auf Grundlage einer Lizenzvereinbarung. Standardgrundlage ist eine nicht-exklusive, zeitlich unbefristete Nutzungslizenz, sofern nichts Abweichendes vereinbart wird. Der Nutzungsumfang kann insbesondere Projektabwicklung, Angebotserstellung, Entwicklung technischer Lösungen und Weiterentwicklung bestehender Systeme umfassen. Fertigungs-, Serien-, Weitergabe-, Unterlizenzierungs- und sonstige kommerzielle Verwertungsrechte werden für das jeweilige Asset ausdrücklich im konkreten Lizenzvertrag festgelegt. Die Lizenzvergütung wird asset- bzw. projektbezogen nach Nutzungsumfang und wirtschaftlicher Verwertung bestimmt.
Teilen
Lizenz oder Engineering anfragen
Sie möchten dieses Engineering-Asset lizenzieren, fertigen oder an Ihre Anwendung anpassen? Nennen Sie in der Anfrage die IP-ID, den Einsatzfall und den gewünschten Nutzungsumfang.
