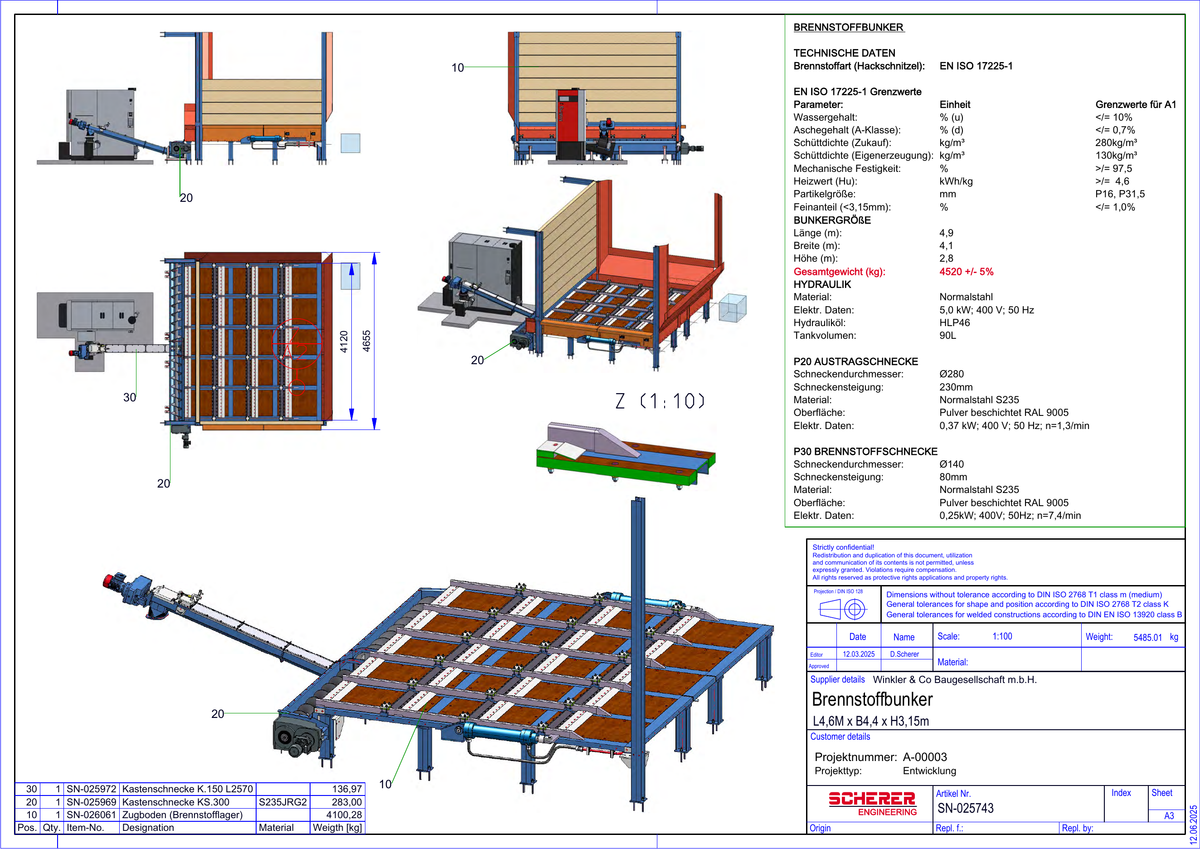

• IP-043 Brennstoffbunker mit hydraulischem Zugboden - vollständige Zeichnung SN-025743
1 1

IP-043 | Brennstoffbunker mit hydraulischem Zugboden

IP-043 | Brennstoffbunker mit hydraulischem Zugboden

Lizenzpreis auf Anfrage
Lizenzumfang und Vergütung werden asset- bzw. projektbezogen festgelegt.
Lizenz / Engineering anfragen

Die IP-ID wird an die Anfrage übergeben. Lizenzumfang und Vergütung werden projektbezogen festgelegt.

Brennstoffbunker für Hackschnitzel mit hydraulischem Zugboden und zweistufigem Schneckenaustrag

Der Brennstoffbunker ist als robuste Materialannahme- und Austragseinheit für Hackschnitzel und vergleichbare Biomassebrennstoffe ausgelegt. Der hydraulische Zugboden sorgt für den kontinuierlichen Materialnachschub, während Austrags- und Brennstoffschnecke die definierte Übergabe an nachgeschaltete Heiz- oder Prozessanlagen übernehmen.

Technische Eckdaten

  • Brennstoff: Hackschnitzel nach EN ISO 17225-1
  • Bunkergröße: ca. L 4,9 × B 4,1 × H 2,8 m
  • Hydraulikleistung: 5,0 kW
  • Hydrauliktank: 90 l
  • Hydrauliköl: HLP46
  • Grundwerkstoff: S235
  • Oberfläche: pulverbeschichtet, RAL 9005

Austragschnecke

  • Schnecken-Ø: 280 mm
  • Schneckensteigung: 230 mm
  • Antriebsleistung: 0,37 kW
  • Drehzahl: 1,3 min⁻¹

Brennstoffschnecke

  • Schnecken-Ø: 140 mm
  • Schneckensteigung: 80 mm
  • Antriebsleistung: 0,25 kW
  • Drehzahl: 7,4 min⁻¹

Konstruktive Merkmale

  • hydraulischer Zugboden für kontinuierlichen Brennstoffaustrag
  • zweistufige Schneckenförderung
  • robuste Stahlkonstruktion für stationäre Brennstoffversorgung
  • geeignet zur Integration in Heizwerke und Biomasse-Prozessanlagen

Technischer Lieferumfang

• Technische Übersichts- und Baugruppenzeichnung, Referenz SN-025743
• Dokumentierte technische Produktdaten aus Engineering Asset Database DN-002646 und Engineering IP Portfolio DN-002647
• PDF-Dokumentation vorhanden
• STEP-Daten laut IP-Master derzeit offen
• Produktbezogene Lizenz- und Nutzungsdokumentation
• Weiterführende CAD-Daten, Fertigungszeichnungen, Stücklisten oder native Konstruktionsdaten nur, soweit sie im konkreten Lizenzumfang ausdrücklich vereinbart sind

Technische Dokumentation

IP-ID
IP-043
Zeichnungsreferenz
SN-025743
HELiOS / Dokumentenreferenz
Zeichnung SN-025743; Engineering Asset Database DN-002646; Engineering IP Portfolio DN-002647
Produktfamilie
Materialannahme & Austrag
Kategorie
Brennstofflager / Biomassehandling
Technologiereife
Industrieeinsatz
Entwicklungsstatus
Systementwicklung

Lizenz- & Nutzungsrechte

Die Nutzung erfolgt ausschließlich auf Grundlage einer Lizenzvereinbarung. Standardgrundlage ist eine nicht-exklusive, zeitlich unbefristete Nutzungslizenz, sofern nichts Abweichendes vereinbart wird. Der Nutzungsumfang kann insbesondere Projektabwicklung, Angebotserstellung, Entwicklung technischer Lösungen und Weiterentwicklung bestehender Systeme umfassen. Fertigungs-, Serien-, Weitergabe-, Unterlizenzierungs- und sonstige kommerzielle Verwertungsrechte werden für das jeweilige Asset ausdrücklich im konkreten Lizenzvertrag festgelegt. Die Lizenzvergütung wird asset- bzw. projektbezogen nach Nutzungsumfang und wirtschaftlicher Verwertung bestimmt.
Vollständige Details anzeigen

Lizenz oder Engineering anfragen

Sie möchten dieses Engineering-Asset lizenzieren, fertigen oder an Ihre Anwendung anpassen? Nennen Sie in der Anfrage die IP-ID, den Einsatzfall und den gewünschten Nutzungsumfang.
