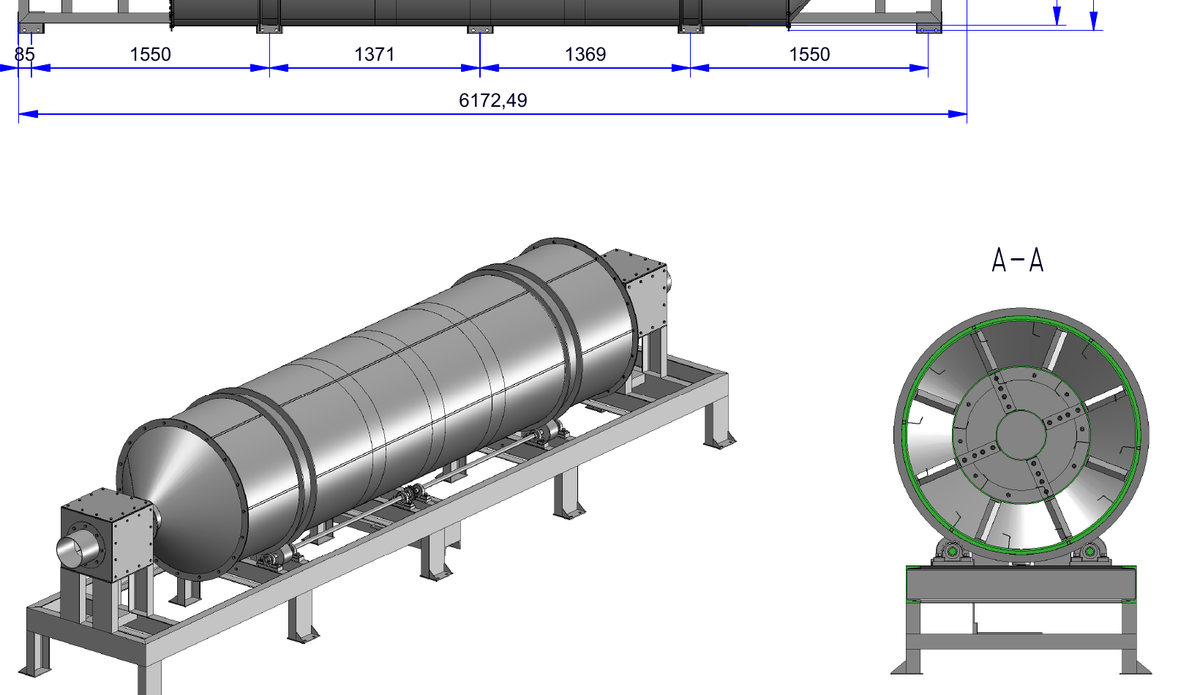

IP-044 | Biomasse-Trommeltrockner (Dreipass-System)

Dreipass-Trommeltrockner für die kontinuierliche Biomassetrocknung mit indirekter Wärmeversorgung

Der Biomasse-Trommeltrockner ist als kontinuierliche Trocknungsstufe für feuchtes Schüttgut bzw. Biomasse ausgelegt. Die aktuelle Referenzauslegung basiert auf 500 kg/h Austragsleistung bei ca. 10 % Restfeuchte. Die Wärmebereitstellung erfolgt indirekt über einen Biomassekessel mit Heißwasserkreis und vorgeschaltetem Luft/Wasser-Wärmetauscher; Rauchgase werden nicht in den Produktstrom geführt.

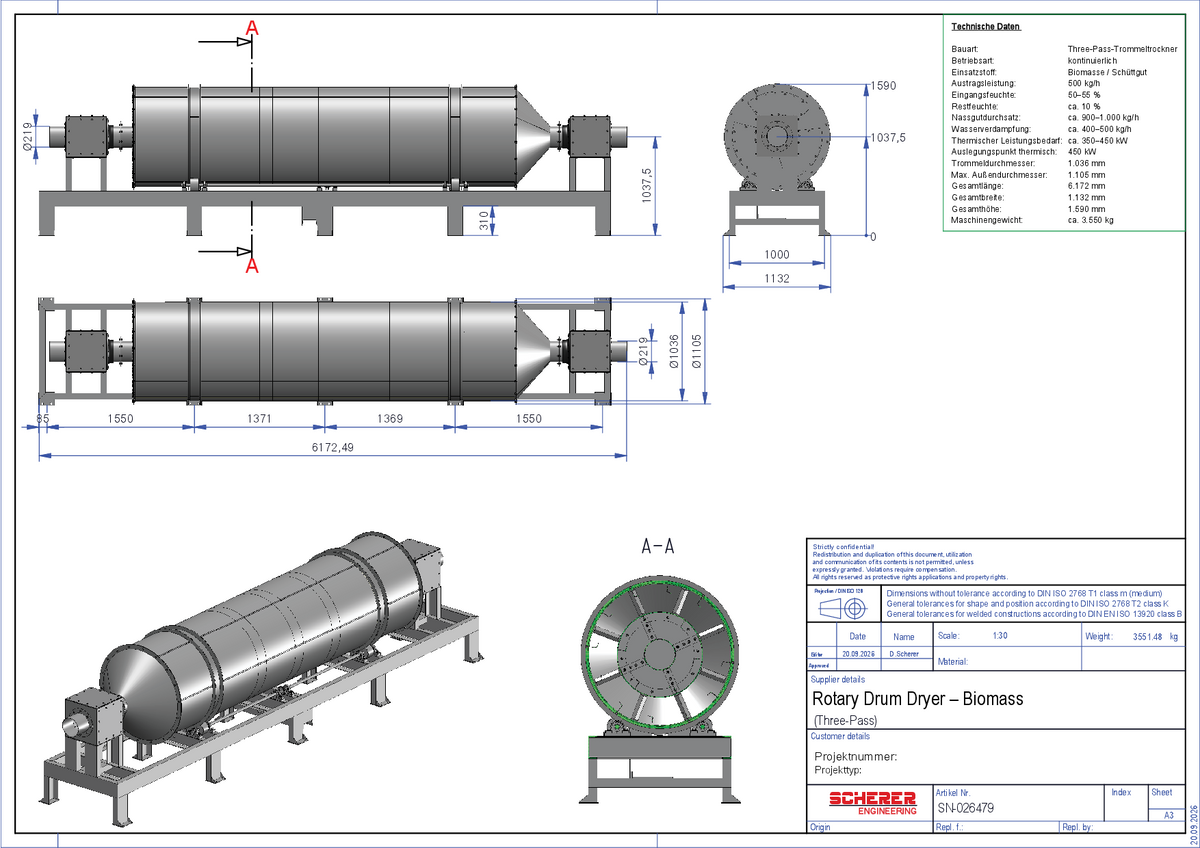

Technische Eckdaten

• Bauart: Three-Pass-Trommeltrockner / Dreipass-System
• Betriebsart: kontinuierlich
• Einsatzstoff: Biomasse / Schüttgut
• Austragsleistung: 500 kg/h
• Eingangsfeuchte: 50–55 %
• Restfeuchte: ca. 10 %
• Nassgutdurchsatz: ca. 900–1.000 kg/h
• Wasserverdampfung: ca. 400–500 kg/h
• Thermischer Leistungsbedarf: ca. 350–450 kW
• Thermischer Auslegungspunkt: 450 kW
• Gesamtlänge: ca. 6.172 mm
• Gesamtbreite: ca. 1.132 mm
• Gesamthöhe: ca. 1.590 mm
• Max. Außendurchmesser: ca. 1.105 mm
• Trommeldurchmesser: ca. 1.036 mm
• Maschinengewicht: ca. 3.550 kg

Konstruktive Merkmale

• rotierendes Dreipass-Trocknungsprinzip
• indirekte Beheizung ohne Rauchgas im Produktstrom
• Heißwasser-Wärmeversorgung über Biomassekessel und Luft/Wasser-Wärmetauscher
• temperaturgeregelte Prozessluftzufuhr
• Lastanpassung über den Heißwasserkreis / 3-Wege-Regelventil
• separate Abluftbehandlung bzw. Zyklon als nachgeschaltete Prozessstufe vorgesehen
• Auslegung auf zugängliche und reinigungsfähige Wärmeübertragung bei staub- und faserhaltiger Biomasse

Thermische Systembasis

• Heizwasser Referenz: 100 / 85 °C
• Heizwasser-Volumenstrom: ca. 26 m³/h
• Prozessluft: ca. 25.000–27.000 m³/h
• Lufttemperatur Referenz: ca. 20 °C Eintritt / 75–85 °C Austritt
• Wärmetauscher: Rippenrohrregister in Queranströmung, mehrreihig
• Ziel-Luftgeschwindigkeit am Register: ca. 2,5–4 m/s
• Ziel-Druckverlust Luftseite: < 1.500 Pa
